流量计（外夹式超声波流量计使用说明）

什么是流量计？

1.什么是流量计和流量？一般在有物质流动的情况下，为了掌握它的量，也就是流量，人们需要对流动的东西进行测量。工程中常用的M3/h。流量分为瞬时流量和总流量。这时候就需要流量计来提供功能了。流量计(流量计)用来测量瞬时流量或累积流量的仪表统称为流量计。流量计广泛用于能量计量，如水、气体和其他高能介质。累计流量：在一定时间间隔内(一天、一周、一个月、一年)流过封闭管道或明渠有效断面的流体的累计量称为累计流量，累计流量可由瞬时流量对时间积分得到。瞬时流量：单位时间内封闭管道或明渠的有效截面量。流动的物质可以是气体、液体或固体。2.主要流量计旌鸣的种类：流量计的种类很多，大致可以分为几大类，大约几百种以上：(1)差压式流量计：1。皮托管支线2。孔板3。文丘里管(2)旋转式流量计(3)容积式流量计：1。椭圆形齿诺贝罗轮2。腰轮3。铲运机4。旋转活塞(4)涡轮流量计(3)安装时需要止水破管(6)，涡街流量计(7)，超声波流量计(8)，质量流量计(9)等流量计等。

流量计主要有哪几种分类？测量原理分别是什么？

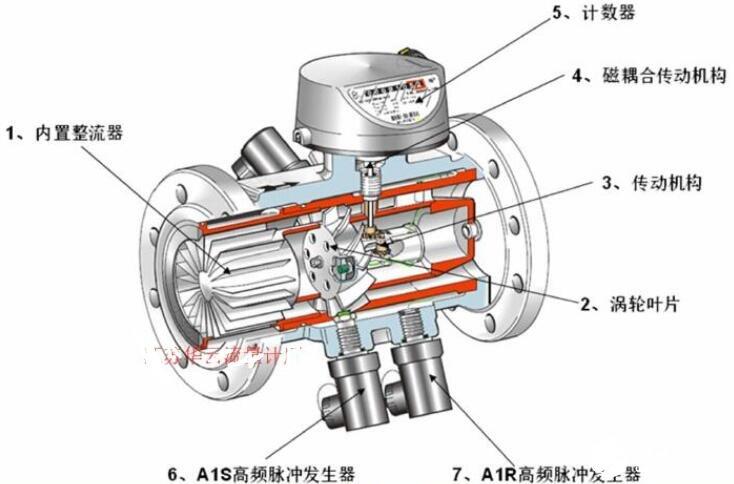

一般常用的流量计有四种：机械流量计，电磁流量计，涡街流量计，超声波流量计机械流量计：日常生活中俗称水表，水表内部有一个旋转的结构，流动的液体会引起内部扇叶的结构旋转。流量与扇叶转速之间存在一定的比例关系。转速越快，通过管道的流量越大。同时，有些机械流量计还可以产生一些脉冲信号来表示流量信号，并传送给PLC。机械流量计内部有机械运动部件，因此不适用于污水或含有许多杂质(如固体和颗粒)的液体。过多的杂质会堵塞风扇叶片，导致机械流量计损坏。电磁流量计：常用于工业领域。被测液体必须是水或导电液体。电磁流量计没有运动部件。其工作原理与“脉宽”一词相同，都是基于电磁感应定律，即法拉第公式：E=BLV(动电动势)流量计的上下有两个励磁线圈，用来产生恒定的磁场B，使流体中的正负带电粒子都会受到磁场的作用力。同时流量计左右两侧的电极会检测到感应电动势(E=BLV)。电磁流量计根据测量得到的电动势和电极间的距离L计算出液体的流量，最后转换成流量信息并显示出来。涡街流量计：又称卡门涡街或卡门涡街，是匈牙利裔美国空气动力学家，冯卡门提出的物理理论，中国钱学森博士生导师。涡街是指放置在流体中的扼流器。在一定条件下，会出现不稳定的边界层分离。在节流器的下游侧，会有两个不对称排列的漩涡，一个顺时针旋转，另一个反方向旋转。两排漩涡交错，就像街灯一样，故名涡街。在正常生活中，河水流经拉佩猜的屏障，并使用卡门涡街。在流量计的入口处，会有一个扼流器产生涡街，涡街会冲击扼流器后面的摆式传感器来记录涡街的频率。流速越高，涡街频率越高。流体流速与频率之间存在特定的关系，流量计可以通过内部芯片运算得到流量信息。超声波轮波流量计：超声波是声波的一种，其频率可超过人耳感知的频率(人耳可感知16-20000Hz，超声波& gt20000Hz)，因此得名。声波在流体中传播的特点是：下行时传播速度快，上行时传播速度慢。超声波流量计的原理是：在管道中成对安装超声波探头，一个接收一个发送，得到时间差。这个时间差与流速成正比。通过数学转换，得出流量，计算出流量。这种测量方法也称为试错法。这个超声波探头安装在管道内部。还有夹式超声波。传感器安装在管道外壁，安装方便，适用于改造工程。超声波流量计和电磁流量计一样，是一种适合解决流量测量难题的流量计，因为仪器的流道中没有障碍物。尤其在大口径流量测量方面具有突出的优势，是发展迅速的流量计之一。

流量计分几种？

一般常用的流量计有四种：机械流量计，电磁流量计，涡街流量计，超声波流量计机械流量计：日常生活中俗称水表，水表内部有一个旋转的结构，流动的液体会引起内部扇叶的结构旋转。流量与扇叶转速之间存在一定的比例关系。转速越快，通过管道的流量越大。同时，有些机械流量计还可以产生一些脉冲信号来表示流量信号，并传送给PLC。机械流量计内部有机械运动部件，因此不适用于污水或含有许多杂质(如固体和颗粒)的液体。过多的杂质会堵塞风扇叶片，导致机械流量计损坏。电磁流量计：常用于工业领域。被测液体必须是水或导电液体。电磁流量计没有运动部件。它的工作原理和它的名字一样，都是法拉第公式：E=BLV(动电动势)流量计的上下有两个励磁线圈，用来产生恒定的磁场B，使流体中的正负带电粒子都会受到磁场3366的作用力。同时，流量计左右两侧的电极会检测到感应电动势(E=BL

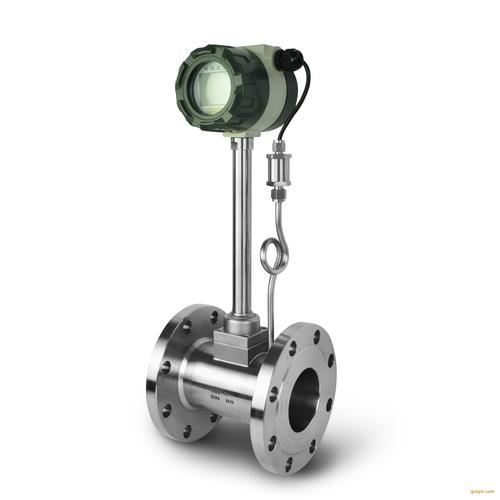

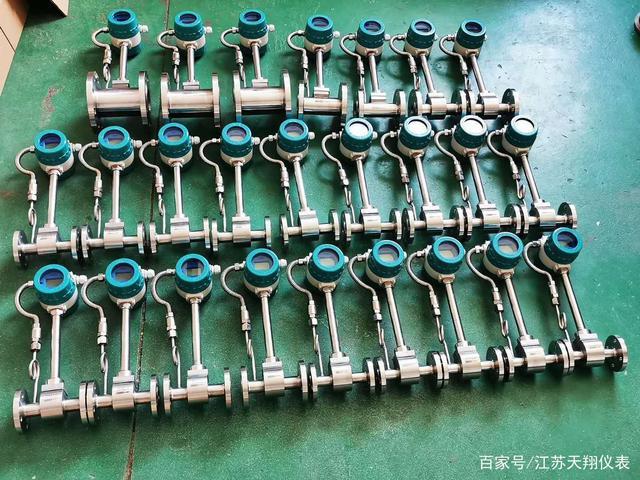

×V）电磁流量计根据测量得到电动势，以及电极之间距离L，来计算出液体的流速，最后换算成流量信息展示出来。③涡街流量计：又叫做卡门涡街或者卡门涡流，是一个匈牙利籍美国空气动力学家，冯·卡门提出的物理理论，也是我国钱学森的的博士导师。涡街是指流体中安置的阻流体，在特定条件下，会出现不稳定的边界层分离现象，阻流体下游的两侧，会产生两道非对称地排列的漩涡，其中一侧的漩涡顺时针方向转动，另一侧漩涡则反方向旋转，两排漩涡相互交错排列，想街道旁的街灯一样，所以取名涡街。平常生活中，河水流过障碍物，用的就是卡门涡街。流量计的入口处会设置一个阻流体，用于产生涡街，漩涡会冲击阻流体后面的摆体传感器，用于记录漩涡的频率，流速越高，涡街频率越高。流体流速和频率存在特定的联系，流量计通过内部芯片运算，得出流量信息。④超声波流量计：超声波是声波的一种，他的频率可以超出人耳感知的频率（人耳可以感知16-20000赫兹，超声波＞20000赫兹）所以才得名。声波在流体中传递的特点就是：顺流时传播速度快，逆流时，传播速度慢，超声波流量计的原理是：在管道中超声波探头成对安装，一收一发，得出时间差，这个时间差和流速成正比。通过数学换算，得出流速并计算流量，这种测量方法又称试差法，这种超声波探头是安装在管道内部的。还有一种夹装式超声波，传感器安装在管道外壁，方便安装，适用于改造工程。④超声波流量计：超声波流量计和电磁流量计一样，是仪表流通通道没有设置任何阻碍件，均属于无阻碍流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点，它是发展迅速的一类流量计之一。
