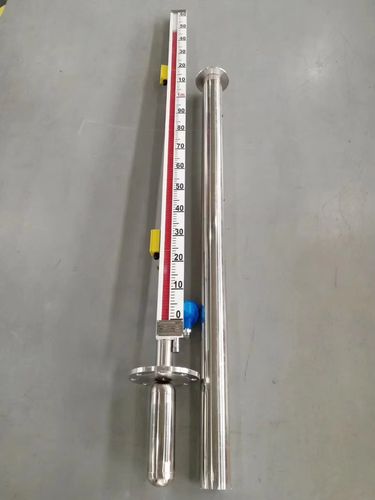

侧装式磁翻板液位计（孔板流量计）

侧装式磁翻板液位计安装方法？

1.磁翻板液位计的安装位置应远离或远离物料介质的进出口，以免物料流体的局部面积快速变化，影响液位测量的准确性。2.磁性翻板液位计必须垂直安装，以确保浮球组件可以在主管中自由上下移动。同时，在磁翻板液位计和容器导管之间应安装一个球阀，以便于维修和清洗。3.安装磁翻板液位计，法兰中心线垂直度为4。对于超过一定长度的磁性翻板液位计(普通型& gt3m，防腐型& gt2m)，就要考虑加一个中间加强法兰或耳爬作为固定支撑。4.打开底部法兰，安装磁浮子(注意：重端磁性端向上，不能倒置。)。5.远传磁翻板液位计的变送器与显示仪表连接的芯线截面积应大于0.8毫米，与交流电源平行敷设时，应保持至少20厘米的距离。最好通过铁管单独敷设或用屏蔽的两芯电缆敷设，屏蔽层只能一端接地。6.为了在运输过程中不损坏浮球组件，在交货前将浮球组件从小液位计主管中取出。安装好液位计后，打开底部排污法兰，然后将浮球组件重新安装到主管道中。注意浮球组件的重端朝上，不能倒置。7.磁性翻板液位计安装后，需要用磁钢进行校准。进行一次转向柱导向，使零度以下的显示为红色，零度以上的显示为白色。

侧装磁翻板液位计与顶装的有什么区别？

侧装式磁翻板液位计和顶装式的主要区别是一个安装在侧面，一个安装在顶部。如果侧装没有多余的空间，就穿茄子或者把罐子埋在地下。当需要使用磁翻板液位计测量天气时，需要将振动斗安装在顶部。

侧装式磁翻板液位计系统构成及接线

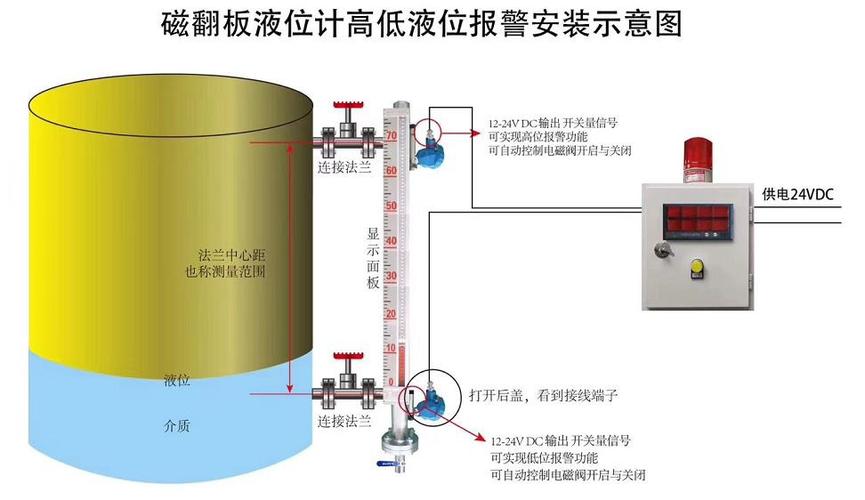

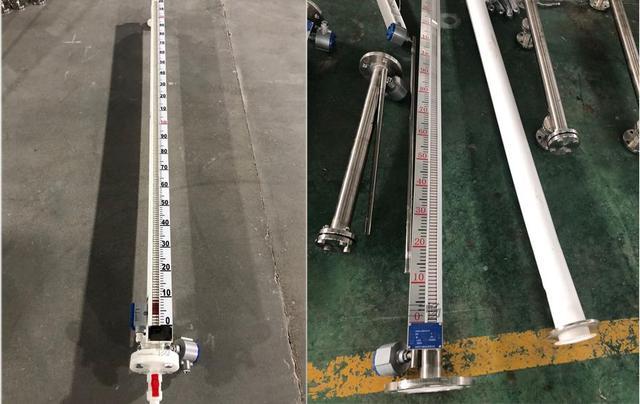

一、系统组成和接线：1。上下限位开关输出由具有自保持功能的干簧开关和转换器组成。干簧管和转换器分别安装在现场和控制室，转换器提供三对接触开关。2.远程传输由两部分组成：测量单元和传输单元。二。侧装式磁性翻转液位计是以磁性浮子为测量元件，磁钢驱动翻转柱显示，不需要能源。适用于低温到高温，真空到高压等环境。是石油、化工等工业部门改帆为纯帆的理想液位测量产品。三、闭车侧装磁翻板液位计配有上下限位开关的输出，可实现远程报警和限位控制。配有变送器，可实现液位的远程指示、检测和控制。根据在集装箱上安装位置的不同，有侧装和顶装两种。根据工作介质不同，有不锈钢和ABS工程塑料两种。ABS特别适用于酸、碱等腐蚀性介质。液位计图；接线图；
