压力变送器接线（涡街流量计接线）

请问压力变送器如何接线

一般是4 ~ 20mA信号的二线制仪表。如果不是很远，只需要接24V电压，如果需要很远，就需要形成电路。比如24V接压力表，4 ~ 20mA-24V-就可以了。中间可能有一个端子，所以看电路图。

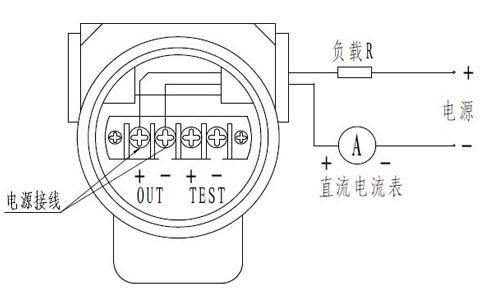

压力变送器怎么接线

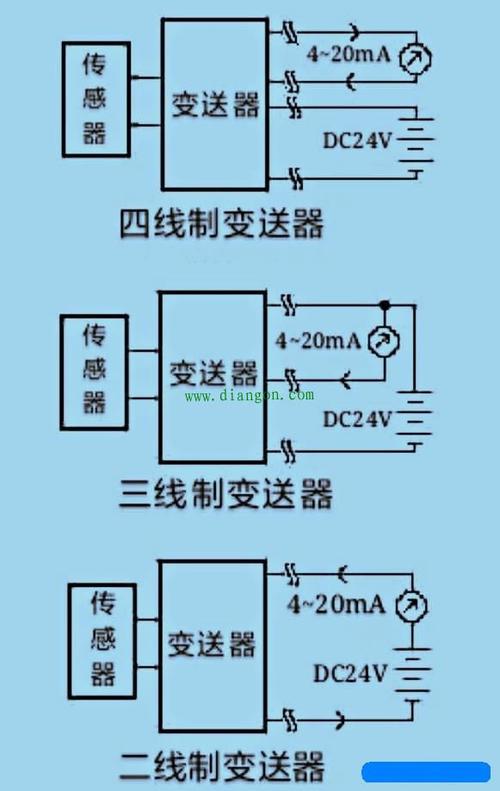

压力变送器是将气体或液体的压力转换成可用的电信号的装置。根据接线方式，压力变送器可分为两线制、三线制和四线制。楼主要看的是四线制压力变送器。两条电源线，两条信号线。用24v DC连接电源。简单的检测方法是用电流表或电压表连接信号线的两端。接通电源后，电流表将有4ma电流，电压表将有0v或1V电压。现在的发射机一般有四个端子，其中两个是有线的，另外两个是无线的。变送器的DC24V电源线也是4 ~ 20 mA信号反馈线，也就是你的二次表或者DAS(数据采集系统)AI点应该有DC24V输出。

压力变送器和变频器的接线

压力变送器输出的信号一般为电流4-20MA、0-20MA或电压0-5V、1-5V、0-10等。通常电流类型为两线制或四线制，电压输出为三线制。很多常见的变频器没有24VDC电源，大部分是10V。有些高功耗的变送器不能用10VDC电源驱动，只能外接24VDC的电源，这样变频器就有四个端子：电源、电源-、反馈、反馈-。扩展信息：使用压力变送器的注意事项：1。检查压力变送器周围是否有信号干扰，如果有，尽量消除或用金属外壳连接传感器屏蔽线，增强抗干扰能力。2.定期清洁安装孔，以确保安装孔的清洁，并防止变送器接触腐蚀性或过热的介质。3.接线时，将电缆穿过防水接头(附件)或缠绕管，拧紧密封螺母，以防止雨水通过电缆渗入变送器外壳。4.测量气体压力时，取压口应开在工艺管道的顶部，变送器也应安装在工艺管道的上部，以便于将积聚的液体注入工艺管道。5.测量液体压力时，取压口应开在工艺管道一侧，以免积渣。参考资料来源：百度百科-压力变送器参考资料来源：百度百科-变频器
