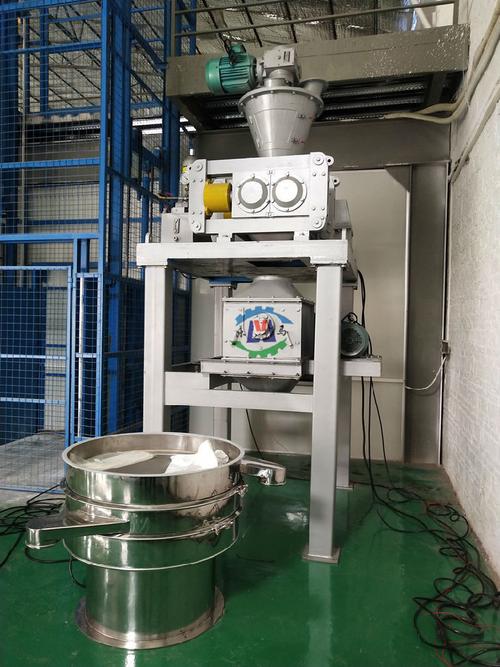

制粒机（整粒机平面图）

制粒机有哪些结构类型？

造粒机按其结构特点可分为以下几种：(1)往复柱塞式，其工作部件主要是往复柱塞。根据压缩室端口是否关闭，分为开模和闭模两种。(2)螺杆挤出型的主要部件是旋转螺杆。物料经螺杆压缩后，从压缩室末端的模孔挤出。(3)环模的主要部件是环模和滚筒，粉末在滚筒的挤压下通过环模的模孔挤出。环式造粒机主要由进料、压缩成型、颗粒切割和驱动装置组成。其中，核心装置是压缩装置，由一个环形模具和2 ~ 3个辊子组成。通过进料装置进入的粉末被旋转的环模推到环模和辊之间。在两个旋转部件的强力挤压下，粉末被挤压到环模的模孔中。在压力和摩擦力的作用下，物料被挤压成长条，最后被固定的刀具切割成颗粒。通过更换不同孔径的环模，调整刀具到环模的距离，可以得到不同直径和长度的饲料颗粒。环式造粒机结构复杂，成本高，但由于其良好的造粒效果而得到广泛应用。(4)平模的主要部件是环形平模和轧辊，粉末在轧辊的挤压下由平模的模孔挤出。平模造粒机和环模造粒机一样，由进料、模压成型、切粒和驱动装置组成。区别主要在于压缩成型装置。平模是一个水平放置的固定圆盘，上面有许多按照一定规律排列的孔。轧辊是一个带有齿槽的圆柱体，在平模上绕平模中心滚动。当滚筒旋转时，滚筒前面的材料被挤压到压制区域。在轧辊和模具的夹挤下，物料被挤压到平模的模孔中，在压力和摩擦力的作用下，物料被挤压成致密的圆柱形；从模孔出来后，被旋转切刀切成需要的长度，最后通过进出料盘从切线方向排出机器。(5)卷扭式也叫卷绕式，其主要工作部件是四个同向旋转的斜置辊。在滚筒的切向摩擦下，物料被扭曲压缩成棒状，然后被切割成一定长度的颗粒。这种结构主要用于容易缠绕成型的饲料加工。

制粒机首先了解什么？还应该注意什么？

造粒设备系列有FLP型沸腾造粒机(微丸造粒机)、PGL型喷雾干燥造粒机、GZL系列干燥造粒机组、JZL60、JZL130型挤压造粒机、YK160造粒机、KZL系列快速造粒(粉碎)机和FL型沸腾造粒机干燥机。造粒机的正确操作有两层含义，即充分发挥造粒机的效率，增加产量。因此，造粒机的操作应注意以下几个问题：一是操作人员应熟悉造粒原理和机器结构、设备的生产性能和状态，掌握各种变量的调整方法和常见故障的排除方法。其次，在使用之前，要对造粒机进行测试。正式开车时，注意开机顺序；关机时注意各电机的关机顺序。第三，粉末中不能有石头、金属、线头等异物。第四，滚轮与环模的距离不能过小，否则启动后会严重磨损模具和滚轮，甚至损坏机器。第五，使用新环模时，不要粗暴急躁，要慢慢调整送料器的速度，防止堵塞模孔。第六，在关闭主电机前，可以适当喂一些油性饲料，防止环模冷却后物料堵塞模孔，难以排出。停车后，应清除压制室内堆积的材料。

制粒机种类
