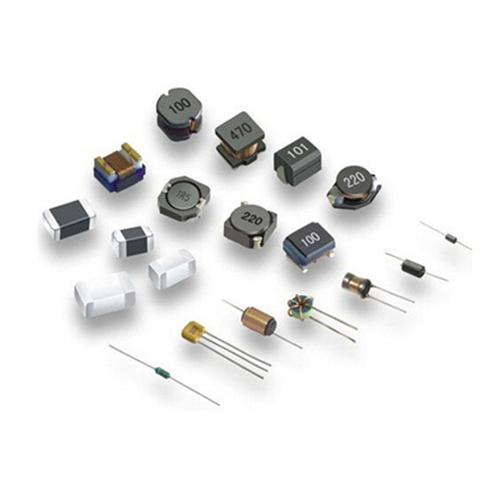

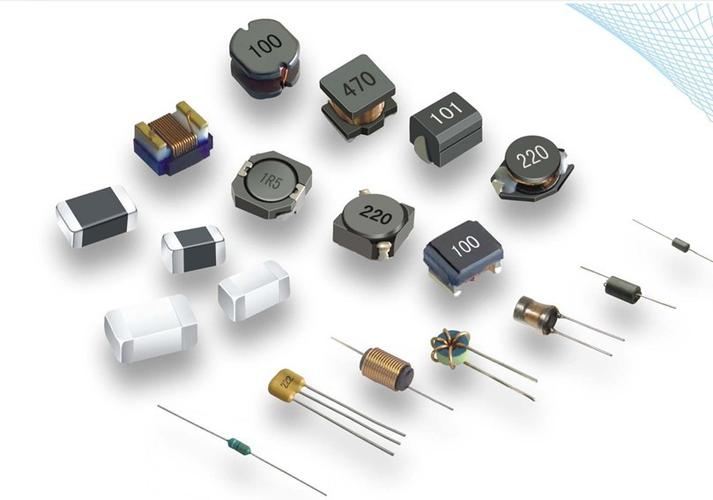

贴片电感（常用电阻图片）

什么是贴片电感？

片式电感又称功率电感、大电流电感和表面贴装大功率电感。具有小型化、高品质、高储能、低电阻的特点。电子电路中的电感一般是空心线圈或带磁芯的线圈，只能通过小电流承受低电压；功率电感器也有空心线圈和磁芯。主要特点是用粗导线缠绕，可以承受几十、几百、几千甚至几万安培的电流。功率贴片电感有两种，一种有磁屏蔽，一种没有磁屏蔽，主要由磁芯和铜线组成。在电路中主要起滤波和振荡的作用。

贴片电感有什么作用？

据金来科技介绍，电感的作用是过滤高频信号，与MOSFET管和电容组成DC转换电路。如果电感本身受到外界影响，必然会影响CPU电压的稳定性，进而影响CPU的超频性能，甚至默认频率下的稳定性。贴片电感和电流把电能转化，储存起来，然后释放出来，这就是电容会放电的原因。电阻消耗电能，转化为热能，不能再释放。电容将电能转化为电势能，贴片电感将电能转化为磁能，可以放电发电，而热能不能通过电阻转化回来。所以阻力消耗能量。而电感和电容都是阻碍电流的，电感是保持电流的作用，电感是交流电的直流电阻，因为直流电通过电感是没有意义的，因为磁场不变。而电容是维持电压的，电流是隔离交流电的，因为DC电路中电容相当于开路，电容是维持电压的。金来科技贴片集成的电感在电流下有延时作用。电感线圈通电时，自感电动势u=d/dt=L？Di/dt。根据楞次定律：I增大时，感应电流的方向与I相反，电感线圈刚通电时，电流变化很快，感应电流很大。它与原来的电流叠加，使线圈中的电流只能从0增加，直到电流变为0，然后线圈中的电流才能达到最大值。因此，电感线圈具有时间延迟效应。电感通过其通断和跨阻特性实现滤波功能；并且可以与电容器组合以形成不同的滤波器电路。形象的说；滤波是为了阻挡像波浪一样波动的交流信号；因此；交流分量是滤波的对象；同时过滤交流分量；可以得到纯净的DC成分；芯片电感在电源端；电路整流后，一般实现滤波功能。一般贴片电感的保质期是半年，但要看制造工艺和保存环境。在使用寿命方面，要从磁性材料的特性入手。一般来说，铁氧体材料都是经过1000多度高温烧结而成，所以强度高，可以永久保证。然后是漆包铜线。一般在选择电感时，会根据电感、DC电阻DCR、DC电流IDC进行评估。电流通常减半，电阻越小越好。如果所有参数都满足，线圈就很容易工作，电感安装在PCB上后可以永久保证。当然，如果在恶劣的环境下工作或者不按要求使用，寿命也会相应减少。本文分析了贴片电感的作用和原理。

贴片电感的作用

贴片电感是一种用绝缘线缠绕的电磁感应元件。属于普通电感元件。片式电感的作用是： DC阻断交流。这是一个简单的说法，就是把交流信号隔离滤波或者用电容和电阻组成谐振电路。调谐和选频电感的作用：电感线圈和电容可以并联组成LC调谐电路。电路中贴片电感的任何电流都会产生磁场，磁场的磁通量会作用在电路上。当流经芯片电感器的电流改变时，芯片电感器中产生的DC电势将阻止电流改变。当通过电感线圈的电流增加时，电感线圈产生的自感电动势和电减少。当通过电感线圈的电流减小时，自感电动势与电流同向，阻止电流减小，同时释放储存的能量补偿电流减小。流向相反，防止电流增大，同时将一部分电能转化为磁场能量储存在电感中；因此，电感滤波后，不仅负载电流和电压的脉动减小，而且波形变得平滑，整流二极管的导通角增大。
