积层式贴片磁珠（贴片电感）

什么是贴片磁珠？这么用的？

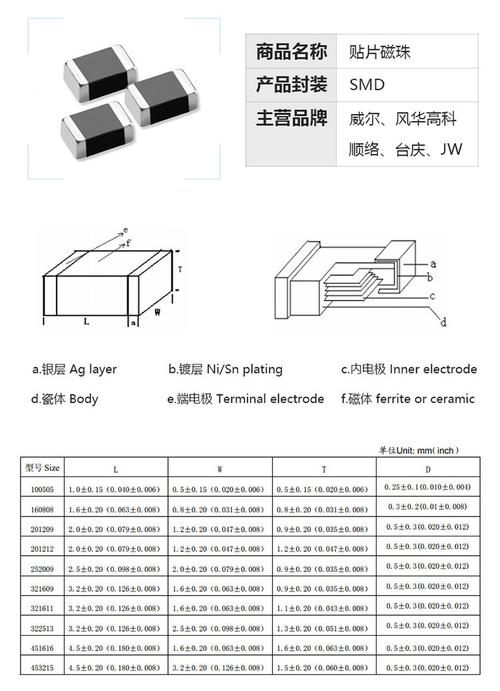

片式磁珠是电感和线圈，产品广泛应用于：PDA、ISDN、ADSL、MP3、CD、DVD、手机、电脑、电视、数码相机、照相机、收录机、对讲机、EL背光驱动器、开关电源、遥控玩具、传真机、激光打印机、电子钟等通讯和消费电子领域。芯片珠是由铁氧体材料和导体线圈组成的叠层单片结构。因为是高温烧结，所以致密性好，可靠性高。两端电极由银/镍/焊料三层组成，可以满足回流焊和波峰焊的要求。磁珠在电磁兼容设计中经常使用，在电磁兼容对抗中发挥着重要作用。

贴片磁珠有什么功能

芯片磁珠是电感器中的一种，由软磁铁氧体材料制成，形成具有高体积电阻率的单片结构。目前，贴片珠广泛应用于手机、数字机顶盒、蓝牙耳机、液晶电视、汽车电子、工业控制等领域。芯片磁珠在电路中的应用，主要作用是消除传输线结构(电路)中存在的射频噪声。射频能量是叠加在DC传输电平上的交流正弦波分量，DC分量是需要的有用信号，而射频能量是沿线传输和辐射的无用电磁干扰(EMI)。为了消除这些不必要的信号能量，芯片磁珠被用作高频电阻(衰减器)，允许DC信号通过并过滤掉交流信号。通常，高频信号在30MHz以上，然而，低频信号也会受到贴片磁珠的影响。应用磁珠时的注意事项：(1)不需要信号的频率范围是多少；(2)噪声源是谁；(PCB上是否有放置磁珠的空间；(4)需要多大的噪声衰减；(5)环境条件是什么(温度、DC电压、结构强度)；(6)什么是电路和负载的阻抗。磁珠专门用于抑制信号线和电源线上的高频噪声和峰值干扰，还具有吸收静电脉冲的能力。磁珠是用来吸收超高频信号的，比如一些射频电路，锁相环，振荡电路，含有超高频存储器的电路(DDRSDRAM，RAMBUS等。)，需要在电源输入部分加磁珠。电感是一种储能元件，用于LC振荡电路、中低频滤波电路等。其应用频率范围很少超过50MHZ。磁珠具有很高的电阻率和磁导率，相当于电阻和电感的串联，但电阻和电感都是随频率变化的。

贴片电感的选型

TDK品牌电感：1。SLF系列等功率电感、绕片式产品；如型号：SLF7032T-220MR96-PF 2，NLV系列信号电感，绕片式产品，规格1008，1210等。如：NLV32T-100J-PF 3，MLF系列多层电感，0805，0603规格。如MLF1608A100KT 4，MLK系列多层电感，0402和0201规格用于高频环境。型号为MLK1005S3N9S 5，平衡和不平衡变压器，型号为HHM1517，HHM1520。6.贴上磁珠。型号：MMZ1608S121A
