片状电感（贴片电感）

射频电路中电感有什么特点？

1.节省空间。当电感器根据电路基板(或电路基板内层)上的图案形成时，它基本上是平面的。贴片电感是三维结构，所以比电路基板上的图形电感节省空间。尤其是需要10nH以上电感时，可以大大节省空间。.2.微调很简单。执行阻抗匹配时，有时电感值必须改变几次才能进行调整。要改变图形电感的电感值，必须更换电路板，因此很难调整。但是贴片电感的电感值是细分的，所以可以通过更换元器件来调整匹配。3.当电感按照电路板上的图案形成时，电路板的材料特性的标准差和加工精度的标准差会导致电感特性的标准差。贴片电感在出厂时就已经排序，使得电感值的标准差控制在一定范围内。因此，它有助于制造性能稳定的机器。

电感主要分类是什么？

电感器按结构可分为线绕电感器和非线绕电感器(多层芯片、印刷电感器等。)按其结构不同，又可分为固定电感和可调电感。按安装方式分，有贴片式电感和插入式电感。同时有外屏蔽的电感就变成了屏蔽电感，裸露的线圈一般称为非屏蔽电感。固定感应器可分为空心电子感应器、磁芯感应器、铁芯感应器等。根据其结构、形状和引脚方式，还可分为立式同向引脚电感、卧式轴向引脚电感、大中型电感、小型精致电感和片式电感等。可调电感分为磁芯可调电感、铜芯可调电感、滑动触点可调电感、串联互感可调电感和多抽头可调电感。根据工作频率，电感可分为高频电感、中频电感和低频电感。空芯电感、磁芯电感、铜芯电感一般都是中频或高频电感，而磁芯电感多为低频电感。电感按用途可分为振荡电感、校正电感、显像管偏转电感、扼流圈电感、滤波电感、隔离电感、补偿电感等。振荡器电感分为电视行振荡器线圈、东西枕校正线圈等。显像管的偏转线圈分为行偏转线圈和场偏转线圈。扼流圈电感(又称扼流线圈)分为高频扼流圈、低频扼流圈、电子镇流器用扼流圈、电视行频扼流圈和电视场频扼流圈。滤波电感分为电源(工频)滤波电感和高频滤波电感。

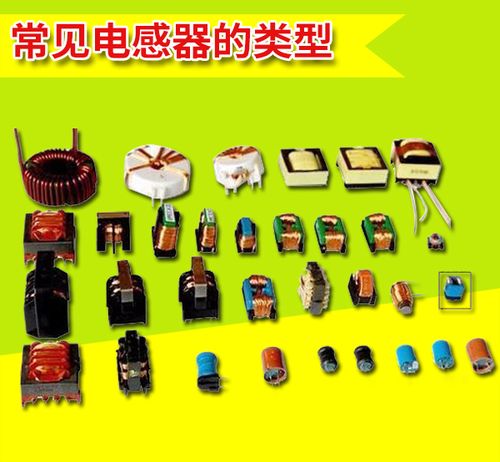

常见的电感线圈有哪些啊？

单层线圈3.1单层线圈单层线圈是用绝缘线一根一根地缠绕在纸管或胶木骨架上。例如晶体管收音机的中波天线线圈。3.2蜂窝线圈如果缠绕线圈的平面与旋转面不平行，而是以一定角度相交，这种线圈称为蜂窝线圈。金属丝旋转一周后来回弯曲的次数通常称为弯曲点数。蜂窝绕组具有体积小、分布电容小、电感大的优点。蜂窝线圈都是用蜂窝绕线机绕制的，折点越多，分布电容越小。3.3铁氧体磁芯和铁粉芯线圈的电感与有无磁芯有关。在空心线圈中插入铁氧体磁芯可以增加电感，提高线圈的品质因数。3.4铜芯线圈铜芯线圈广泛应用于超短波范围。通过旋转线圈中铜芯的位置来改变电感，方便耐用。3.5色标电感是一种高频电感，是在磁芯上缠绕一些漆包线，然后用环氧树脂或塑料封装而成。它的工作频率是10KHz到200MHz，电感一般在0.1uH到3300uH之间。色标电感是一种电感固定的电感，它的电感和电阻一样用色环标注。单位是。3.6扼流圈(扼流圈)限制交流电通过的线圈称为扼流圈，分为高频扼流圈和低频扼流圈。3.7偏转线圈偏转线圈是电视扫描电路输出级的负载。偏转线圈要求：偏转灵敏度高，磁场均匀，Q值高，体积小，价格低。四。感应器的类型、规格和名称。国内外有许多电感器制造商，包括萨蒙、PHI、TDK、AVX、VISHAY、NEC、KEMET、ROHM等。5.1片式电感的电感：10NH~1MH材料：铁氧体绕线陶瓷叠片精度：j=5% k=10% m=20%尺寸：0402 0603 0805 1008 1206 1210 1812 1008=2.5mm * 2.0mm 1210=3.2mm * 2.5mm单个原理图：SMD绕线电感SMD叠片电感5.2功率电感：1NH~20MH有屏蔽和无屏蔽；SMD43、SMD54、SMD73、SMD75、SMD104和SMD105；RH73/RH74/RH 104 r/RH 105 r/RH 124；CD43/54/73/75/104/105；单项原理图：贴片功率电感屏蔽功率电感5.3片式磁珠类型：CBG(普通型)阻抗：5 ~ 3 CBH(大电流)阻抗：30 ~ 120 CBY(峰值型)阻抗：5 ~ 2单项原理图：贴片磁珠

贴片大电流磁珠 规格：0402/0603/0805/1206/1210/1806（贴片磁珠） 规格：SMB302520/SMB403025/SMB853025（贴片大电流磁珠） 5.4 插件磁珠规格：RH3.5 5.5 色环电感 电感量：0.1uH～22MH 尺寸：0204、0307、0410、0512 豆形电感：0.1uH～22MH 尺寸：0405、0606、0607、0909、0910 精度：J=±5% K=±10% M=±20% 精度：J=±5% K=±10% M=±20% 插件的色环电感 读法：同色环电阻的标示5.6 立式电感 电感量：0.1uH～3MH 规格：PK0455/PK0608/PK0810/PK0912 5.7轴向滤波电感 规格：LGC0410/LGC0513/LGC0616/LGC1019 电感量：0.1uH-10mH。 额定电流：65mA~10A。 Q值高，价位一般较低，自谐振频率高。5.8 磁环电感 规格：TC3026/TC3726/TC4426/TC5026 尺寸（单位mm）：3.25~15.88 5.9 空气芯电感 空气芯电感为了取得较大的电感值，往往要用较多的漆包线绕成，而为了减少电感本身的线路电阻对直流电流的影响，要采用线径较粗的漆包线。但在一些体积较少的产品中，采用很重很大的空气芯电感不太现实，不但增加成本，而且限制了产品的体积。为了提高电感值而保持较轻的重量，我们可以在空气芯电感中插入磁心、铁心，提高电感的自感能力，借此提高电感值。目前，在计算机中，绝大部分是磁心电感。
