桥式整流器（桥式整流器图片）

桥式整流器指什么？它的工作原理是什么？

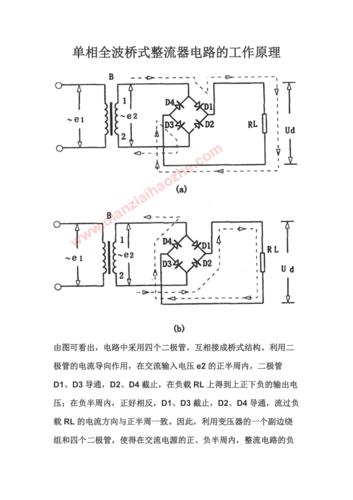

桥式电路，由四个相互连接的元件组成的电路，有四个连接点对角连接负载或电源。桥式整流器是四个二极管以桥式方式连接，完成交流电全波整流的电路。工作原理：交流电的正负半周分别通过电桥对面的二极管，完成交流电到脉动直流电的转换。

桥式整流器接法以及桥式整流器是什么

整流器可以说是我们电路中很常见的一个小玩意。因为我们可以更好地利用通过整流器的电流。在整流器中，除了一般的整流器，桥式整流器可以说是非常常见的一种。虽然桥式整流器很常见，也很常用，但并不是所有人都知道这种整流器。接下来，边肖将告诉你一些关于桥式整流器的事情。什么是桥式整流器？桥式整流器是由四个整流硅片连接成一个桥，用绝缘材料封装而成。大功率桥式整流器在绝缘层外封装有锌金属外壳，以加强散热。桥式整流器有多种类型：扁平、圆形、方形、台式(直列式和贴片式)等。有GPP和O/J结构。最大整流电流为0.5A至100A，最大反向峰值电压为50V至1600V。半桥将两个二极管桥式整流器的一半密封在一起。两个半桥可以组成一个桥式整流电路，一个半桥也可以与变压器的中心抽头组成一个全波整流电路。选择整流桥时应考虑整流电路和工作电压。全波整流电路一般采用整流桥堆，分为全桥和半桥。电桥由四个整流二极管以桥式全波整流电路的形式连接而成，封装成一个整体。图中显示了它的形状。电桥正向电流0.5A，1A，1.5A，2A，2.5A，3A，5A，10A，20A，35A，50A等规格，耐压(最大反向电压)25V，50V，100V，200V，300V，400V，500V，600V，800V。桥式整流器连接桥式整流器连接方式主要理解为两种情况，一种是实物与电路图之间的对应方式。一般来说，B3是整流的正输出，C4是整流的负输出，A1和A2一起是交流输入。A1和A2集成在中间位置，正负极在最外侧。在实践中，我们只需要将物理C4的负引脚连接到电路的点C4，将物理B3的正引脚连接到电路B3。申诉方式是桥式整流器实物与电路原理图的连接方式。桥式整流器连接的第二种方式是连接电路中的物理产品。一般来说，现在大部分电路都采用高压整流，所以我们就重点介绍下高压桥式整流器的电路连接。桥式整流器前端为交流220V输入，进入桥式整流器交流端，正DC输出接负载电器正极，负载电器负极接桥式整流器负极形成回路，从而完成整个电源整流路径。总结：边肖在上面介绍了一些关于桥式整流器的信息。虽然桥式整流器是整流器的一种类型，但实际上桥式整流器有很多种不同的类型。此外，本文首先简要介绍了桥式整流器的相关知识。除了介绍一些关于桥式整流器的信息，边肖还介绍了桥式整流器的安装方法，以便大家更好地安装。

桥式整流器的原理和作用？

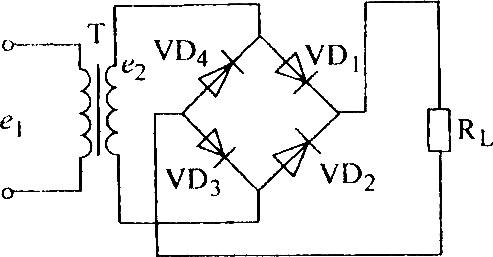

桥式整流器的作用1。将交流发电机产生的交流电转变为直流电，从而为用电设备供电并为蓄电池充电；2.限制电池电流回流到发电机，以保护发电机不被反向电流烧坏。桥式整流电路的应用克服了全波整流电路的缺点，全波整流电路要求变压器次级有中心抽头，二极管要承受较大的反压，但需要使用两个以上的二极管。在半导体器件快速发展和低成本的今天，这一缺点并不突出，因此桥式整流电路在实践中被广泛应用。特别是二极管作为整流元件，要根据不同的整流方式和负载来选择。如果选择不当，可能无法安全工作，甚至烧管；或者大材小用，造成浪费。桥式整流电路原理图图1桥式整流电路也可以认为是全波整流电路的一种，变压器绕组按照图1的方法连接四个二极管。D ~ D 4是四个相同的整流二极管以桥式形式连接，所以称为桥式整流电路。利用二极管的引导功能，即使在负半周，次级输出也可以被引导到负载。具体连接方式如图所示。从图中可以看出，D1和D2引导的电流在正半周自上而下通过RL，D3和D4引导的电流在负半周也自上而下通过RL，从而实现全波整流。在这种结构中，如果输出相同的DC电压，变压器的次级绕组比全波整流只需要一半的绕组，但如果输出相同的电流，绕组的线径要相应加大。至于脉动，和前面说的全波整流电路一模一样。因为整流器电路的输出电压包含大的纹波分量。另一方面，为了尽可能地减少脉动分量，需要尽可能地保持DC分量，以使输出电压接近理想的DC。这个措施是过滤。滤波通常是利用电容或电感的储能功能来实现的。本实验电路采用电容滤波，即在负载电阻RL上并联一个滤波电容C。电路如图2所示，滤波后的波形如下图所示。全波整流和滤波波形图2半波整流和滤波波形
