晶闸管（可控硅晶闸管的作用是什么）

什么是晶闸管？？

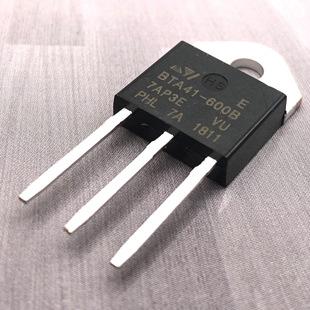

什么是晶闸管及其分类？晶闸管是晶闸管的简称，谷中称为晶闸管。它是一种大功率开关半导体器件，在电路中用字母“V”和“VT”来表示(旧标准中的字母“SCR”)。利用硅整流器的特性，晶闸管可以在高电压、大电流的条件下工作，其工作过程是可控的。广泛应用于可控整流、交流调压、无触点电子开关、逆变器、变频等电子电路中。一、晶闸管的类型晶闸管的分类方法很多。(1)按关断、导通和控制方式分类晶闸管可分为普通晶闸管、双向晶闸管、反向导通晶闸管、门极关断晶闸管(g to)、BTG晶闸管、温控晶闸管和光控晶闸管。(2)晶闸管按引脚和极性可分为二极晶闸管、三极晶闸管和四极晶闸管。(3)按封装形式分类晶闸管按其封装形式可分为三种：金属封装晶闸管、塑封晶闸管和陶瓷封装晶闸管。其中，金属封装晶闸管分为螺栓形、平板形、圆壳形等。塑封晶闸管分为带散热片和不带散热片两种类型。(四)按载流量分类晶闸管按载流量可分为三种：大功率晶闸管、中功率晶闸管和小功率晶闸管。通常大功率晶闸管多采用金属外壳封装，中小功率晶闸管多采用塑料或陶瓷封装。(5)按关断速度分类晶闸管按其关断速度可分为普通晶闸管和高频(快速)晶闸管。图8-1是晶闸管的分类图，图8-2是晶闸管的外观，图8-3是晶闸管的电路图形符号。

晶闸管什么作用

作用：可控导通开关，与二极管相比，区别在于正向导通第一控制极的电流控制。电路中晶闸管的主要作用是实现可控整流。当在晶闸管的阴极和阳极之间施加直流电压并且没有信号施加到控制电极时，晶闸管处于关断状态。如果在控制电极和阴极之间施加一个小的正电压，晶闸管就会导通。此时，即使去除控制信号，晶闸管仍然可以导通，除非阳极供电电路断开或者阳极电流减小到小于晶闸管的保持电流。通常，触发晶闸管所需的电流等于流过晶闸管电流的1/100~1/1000。这意味着当晶闸管与弧焊变压器的二次绕组和焊接电缆串联时，不仅可以将交流电变为DC，还可以在相应电子器件的配合下控制焊接电流。晶闸管只有两种工作状态，即导通和关断，只能通过调节晶闸管的导通点(触发角)来调节电流。图2显示了带阻性负载的单相桥式可控整流电路中不同时间触发的晶闸管的输出波形。晶闸管的导通时间越早，输出到负载的功率越大。扩展资料：晶闸管工作过程中，其阳极(A)和阴极(K)与电源和负载相连构成晶闸管的主电路，其栅极G和阴极K与控制晶闸管的器件相连构成晶闸管的控制电路。晶闸管是半控式电力电子器件，其工作条件如下：1。当晶闸管承受反向阳极电压时，无论门极承受什么电压，晶闸管都处于反向阻断状态。2.当晶闸管承受正阳极电压时，晶闸管只有在栅极承受直流电压时才导通。此时晶闸管处于正向导通状态，这是晶闸管的晶闸管特性，即可控特性。3.晶闸管导通时，只要有一定的正阳极电压，不管门极电压如何，晶闸管都会保持导通，即晶闸管导通后，门极就失去作用。星门只是一个触发器。4.当晶闸管导通时，当vo

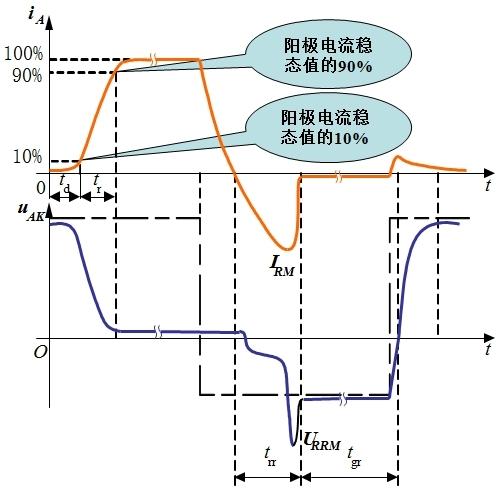

晶闸管1的基本特性。静态特性(1)正常运行时的特性1。当晶闸管承受反向电压时，无论门极有无触发电流，晶闸管都不会导通。当晶闸管承受直流电压时，晶闸管只有在门极有触发电流时才能导通。3.一旦晶闸管导通，栅极将失去控制，无论栅极触发电流是否仍然存在，晶闸管都将保持导通。4.要关断已经导通的晶闸管，只有在外电压和外电路的作用下，流过晶闸管的电流才能减小到某个接近于零的值以下。(2)晶闸管正向特性的伏安特性1。当IG=0时，如果在器件两端施加直流电压，晶闸管处于正向阻断状态，只有少量正向漏电流流过。2.如果直流电压超过临界极限，即正向翻转电压Ubo，则漏电流急剧增加，器件导通。3.随着门极电流幅值的增加，正向导通电压降低，晶闸管本身的压降很小，约为1V。
