电力晶闸管（电容柜的作用与原理）

电力二极管和电力晶闸管有哪些区别？

二极管=将交流电转换成直流电的装置。功率晶闸管=可以接通和断开电路的装置，相当于开关。看他名字里的“门”字和刀的种类。

晶闸管什么作用

作用：可控导通开关，与二极管相比，区别在于正向导通第一控制极的电流控制。电路中晶闸管的主要作用是实现可控整流。当在晶闸管的阴极和阳极之间施加直流电压并且没有信号施加到控制电极时，晶闸管处于关断状态。如果在控制电极和阴极之间施加一个小的正电压，晶闸管就会导通。此时，即使去除控制信号，晶闸管仍然可以导通，除非阳极供电电路断开或者阳极电流减小到小于晶闸管的保持电流。通常，触发晶闸管所需的电流等于流过晶闸管电流的1/100~1/1000。这意味着当晶闸管与弧焊变压器的二次绕组和焊接电缆串联时，不仅可以将交流电变为DC，还可以在相应电子器件的配合下控制焊接电流。晶闸管只有两种工作状态，即导通和关断，只能通过调节晶闸管的导通点(触发角)来调节电流。图2显示了带阻性负载的单相桥式可控整流电路中不同时间触发的晶闸管的输出波形。晶闸管的导通时间越早，输出到负载的功率越大。扩展资料：晶闸管工作过程中，其阳极(A)和阴极(K)与电源和负载相连构成晶闸管的主电路，其栅极G和阴极K与控制晶闸管的器件相连构成晶闸管的控制电路。晶闸管是半控式电力电子器件，其工作条件如下：1。当晶闸管承受反向阳极电压时，无论门极承受什么电压，晶闸管都处于反向阻断状态。2.当晶闸管承受正阳极电压时，晶闸管只有在栅极承受直流电压时才导通。此时晶闸管处于正向导通状态，这是晶闸管的晶闸管特性，即可控特性。3.晶闸管导通时，只要有一定的正阳极电压，不管门极电压如何，晶闸管都会保持导通，即晶闸管导通后，门极就失去作用。星门只是一个触发器。4.当晶闸管开通时，当主电路的电压(或电流)降低到接近于零时，晶闸管关断。参考：百度百科——晶闸管

晶闸管名词解释

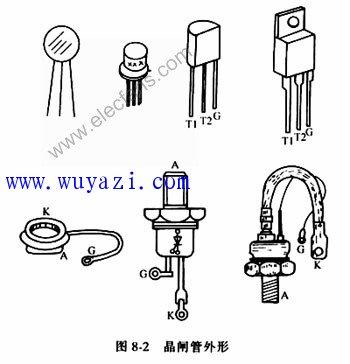

晶闸管(Thyristor)是晶体晶闸管的简称，又称可控硅整流器，原名可控硅整流器；1957年，美国通用电气公司研制出世界上第一个晶闸管产品，并于1958年商业化；它是PNPN四层半导体结构，有三极：阳极、阴极和控制极；利用硅整流器的特性，晶闸管可以在高电压、大电流的条件下工作，其工作过程是可控的。广泛应用于可控整流、交流调压、无触点电子开关、逆变器、变频等电子电路中。作用：可控导通开关，与二极管相比，区别在于正向导通第一控制极的电流控制。电路中晶闸管的主要作用是实现可控整流。当在晶闸管的阴极和阳极之间施加直流电压并且没有信号施加到控制电极时，晶闸管处于关断状态。如果在控制电极和阴极之间施加一个小的正电压，晶闸管就会导通。此时，即使去除控制信号，晶闸管仍然可以导通，除非阳极供电电路断开或者阳极电流减小到小于晶闸管的保持电流。通常，触发晶闸管所需的电流等于流过晶闸管电流的1/100~1/1000。这意味着当晶闸管与弧焊变压器的二次绕组和焊接电缆串联时，不仅可以将交流电变为DC，还可以在相应电子器件的配合下控制焊接电流。晶闸管只有两种工作状态，即导通和关断，只能通过调节晶闸管的导通点(触发角)来调节电流。图2显示了带阻性负载的单相桥式可控整流电路中不同时间触发的晶闸管的输出波形。晶闸管的导通时间越早，输出到负载的功率越大。扩展资料：晶闸管工作过程中，其阳极(A)和阴极(K)与电源和负载相连构成晶闸管的主电路，其栅极G和阴极K与控制晶闸管的器件相连构成晶闸管的控制电路。晶闸管是半控式电力电子器件，其工作条件如下：1。当晶闸管承受反向阳极电压时，无论门极承受什么电压，晶闸管都处于反向阻断状态。2.当晶闸管承受正阳极电压时，晶闸管只有在栅极承受直流电压时才导通。此时晶闸管处于正向导通状态，这就是晶闸管的晶闸管特性，即可控特性。3.晶闸管导通时，只要有一定的正阳极电压，不管门极电压如何，晶闸管都会保持导通，即晶闸管导通后，门极就失去作用。星门只是一个触发器。4.当晶闸管导通时，当主电路的电压(或电流)下降到接近零时，晶闸管关断。
