双向晶闸管（双向晶闸管的触发方式）

双向晶闸管有哪几种触发方式？用的最多的有哪两种？

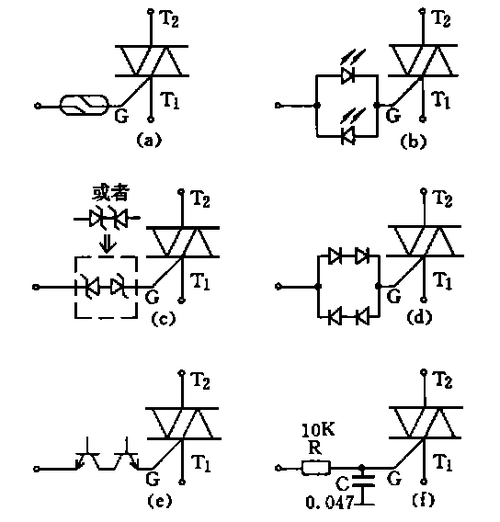

双向晶闸管主要用于交流电路中，常见的触发方式有(、-)和(-、)。双向晶闸管有四种触发方式，即：(1)第一象限I: UA1A2为，UgA2为；(2)第一象限I-:UA1A2为，UgA2为-；(3)第三象限: UA1A2为-，UgA2为；(4)第三象限-:UA1A2是-，UgA2是-。由于触发模式III的灵敏度较低，一般不使用。与单向晶闸管一样，扩展的双向晶闸管也具有触发控制特性。但其触发控制特性与单向晶闸管有很大不同，即无论阳极和阴极之间接的是什么极性的电压，只要给其控制极加一个触发脉冲，双向晶闸管就可以导通，与脉冲的极性无关。由于触发控制可以通过三端双向可控硅开关的正极和负极之间任意极性的工作电压来实现，因此三端双向可控硅开关的主电极不分为正极和负极。通常，这两个主电极被称为T1电极和T2电极，连接到P型半导体材料的主电极被称为T1电极，连接到N型半导体材料的电极被称为T2电极。由于双向晶闸管的两个主电极之间没有正负差，所以其参数中没有正峰值电压和负峰值电压之差，而只用一个最大峰值电压，双向晶闸管的其他参数与单向晶闸管相同。普通二极管和三极管的国内自给率已经很高，但高档功率二极管大部分仍依赖进口，国产产品性能还有较大差距。ABB晶闸管行业成熟，种类繁多。可生产普通晶闸管、快速晶闸管、超大功率晶闸管、光控晶闸管、双向晶闸管、反向晶闸管、高频晶闸管。来源：百度百科-双向晶闸管

单向晶闸管和双向晶闸管的作用和区别有哪些？单向的地方可不可以用双向的替代？

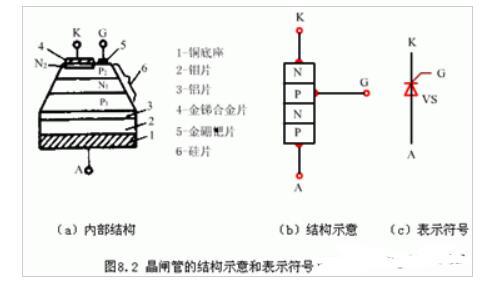

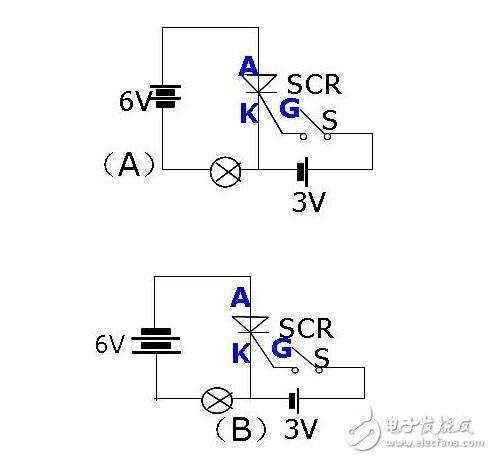

当三端双向可控硅开关元件G极上的触发脉冲极性改变时，其导通方向也随着极性的改变而改变，从而可以控制交流负载。而单向晶闸管被触发后，只能从阳极到阴极单向导通，所以晶闸管又分为单向和双向。双向晶闸管可以看作是一对反向并联的普通单向晶闸管，可以代替单向晶闸管。详细比较一下：1。单向晶闸管的主要参数是额定正向平均电流、导通保持电流、门极触发电压、正向阻断峰值电压和反向阻断峰值电压。单向晶闸管可根据其引脚形状判别法和万用表来识别。鉴别方法如下：形状鉴别法：利用单排晶闸管的形状和结构特征来鉴别其管脚的极性。万用表测量：万用表测量主要针对小型塑封单向晶闸管。设置万用表R*100欧姆，以测量单向晶闸管的任何引脚在正负方向的电阻。当两次测得的电阻值为，可以判断这两个管脚为正极和负极，另一个管脚为栅极，那么万用表黑色表笔接在栅极上，红色表笔分别接在另外两个管脚上。连接到测量电阻值较小的红色主笔的引脚是阴极。电阻值大的初级红色手写笔的管脚是阳极。2.双向晶闸管内部是N1、P1、N2、P2、N3五层结构。它具有三个电极，即栅极G、第一主电极A1和第二主电极A2。无论从结构上还是特性上，都可以看作是一对反向并联的普通单向晶闸管和双向晶闸管。双向晶闸管的结构、等效电路和文字符号如下图所示。双向晶闸管可以控制正反向导通，触发电路简单稳定，广泛应用于调光、调温、交流调压等交流无触点开关电路中。双向晶闸管的符号、结构和等效电路双向晶闸管的主要参数是段太重复电压(额定电压)；额定通态平均电流(额定电流)注：在控制电路中，三端双向可控硅是比较容易损坏的元件。一旦发现双线晶闸管损坏，更换相同参数的晶闸管即可。在双向晶闸管的测量中，需要确定门极，检查门极的好坏。确定门极G有两种方法：一种是通过外观判断，另一种是像单晶闸管一样用万用表测量。具体方法是：设置万用表R*1K，测量两个电极之间的电阻值。如果两个电阻值为，则探针对应的咔哒声为A1和A2，然后第三个管脚为门g，如果部分管脚之间的正负电阻值不为，则双向晶闸管损坏。

双向晶闸管的工作特性

普通晶闸管(VS)本质上是一种DC控制器件。为了控制交流负载，两个晶闸管必须以相反的极性并联，这样每个晶闸管可以控制一个半波。因此需要两个独立的触发电路，使用不便。双向晶闸管是在普通晶闸管的基础上发展起来的。它不仅可以代替两个极性相反的并联晶闸管，而且只需要一个触发电路。是目前理想的交流开关器件。英文名称TRIAC的意思是三端双向交流开关。构造原理双向晶闸管虽然在形式上可以看作是两个普通晶闸管的组合，但实际上是由七个晶体管和几个电阻组成的功率集成器件。小功率双向晶闸管一般都是塑封的，有的还配有散热板。外形如图l所示，典型产品有bcmlam (1a/600v)、bcm3am (3a/600v)、2n6075 (4a/600v)、mac218-10 (8a/800v)等。大多数大功率双向晶闸管封装在RD91型中。双向晶闸管的主要参数见附表。两倍

向晶闸管的结构与符号见图2。它属于NPNPN五层器件，三个电极分别是T1、T2、G。因该器件可以双向导通，故除门极G以外的两个电极统称为主端子，用T1、T2。表示，不再划分成阳极或阴极。其特点是，当G极和T2极相对于T1，的电压均为正时，T2是阳极，T1是阴极。反之，当G极和T2极相对于T1的电压均为负时，T1变成阳极，T2为阴极。双向晶闸管的伏安特性见图3，由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。检测方法下面介绍利用万用表RXl档判定双向晶闸管电极的方法，同时还检查触发能力。1.判定T2极由图2可见，G极与T1极靠近，距T2极较远。因此，G—T1之间的正、反向电阻都很小。在用RXl档测任意两脚之间的电阻时，只有在G-T1之间呈现低阻，正、反向电阻仅几十欧，而T2-G、T2-T1之间的正、反向电阻均为无穷大。这表明，如果测出某脚和其他两脚都不通，就肯定是T2极。 ，另外，采用TO—220封装的双向晶闸管，T2极通常与小散热板连通，据此亦可确定T2极。2．区分G极和T1极(1)找出T2极之后，首先假定剩下两脚中某一脚为Tl极，另一脚为G极。(2)把黑表笔接T1极，红表笔接T2极，电阻为无穷大。接着用红表笔尖把T2与G短路，给G极加上负触发信号，电阻值应为十欧左右(参见图4(a))，证明管子已经导通，导通方向为T1一T2。再将红表笔尖与G极脱开(但仍接T2)，若电阻值保持不变，证明管子在触发之后能维持导通状态(见图4(b))。(3)把红表笔接T1极，黑表笔接T2极，然后使T2与G短路，给G极加上正触发信号，电阻值仍为十欧左右，与G极脱开后若阻值不变，则说明管子经触发后，在T2一T1方向上也能维持导通状态，因此具有双向触发性质。由此证明上述假定正确。否则是假定与实际不符，需再作出假定，重复以上测量。显见，在识别G、T1，的过程中，也就检查了双向晶闸管的触发能力。如果按哪种假定去测量，都不能使双向晶闸管触发导通，证明管于巳损坏。对于lA的管子，亦可用RXl0档检测，对于3A及3A以上的管子，应选RXl档，否则难以维持导通状态。典型应用双向晶闸管可广泛用于工业、交通、家用电器等领域，实现交流调压、电机调速、交流开关、路灯自动开启与关闭、温度控制、台灯调光、舞台调光等多种功能，它还被用于固态继电器(SSR)和固态接触器电路中。图5是由双向晶闸管构成的接近开关电路。R为门极限流电阻，JAG为干式舌簧管。平时JAG断开，双向晶闸管TRIAC也关断。仅当小磁铁移近时JAG吸合，使双向晶闸管导通，将负载电源接通。由于通过干簧管的电流很小，时间仅几微秒，所以开关的寿命很长.图6是过零触发型交流固态继电器(AC-SSR)的内部电路。主要包括输入电路、光电耦合器、过零触发电路、开关电路(包括双向晶闸管)、保护电路(RC吸收网络)。当加上输入信号VI(一般为高电平)、并且交流负载电源电压通过零点时，双向晶闸管被触发，将负载电源接通。固态继电器具有驱动功率小、无触点、噪音低、抗干扰能力强，吸合、释放时间短、寿命长，能与TTL＼CMOS电路兼容，可取代传统的电磁继电器。．判别各电极 用万用表R×1或R×10档分别测量双向晶闸管三个引脚间的正、反向电阻值，若测得某一管脚与其它两脚均不通，则此脚便是主电极T2。 找出T2极之后，剩下的两脚便是主电极T1和门极G3。测量这两脚之间的正反向电阻值，会测得两个均较小的电阻值。在电阻值较小（约几十欧姆）的一次测量中，黑表笔接的是主电极T1，红表笔接的是门极G。 螺栓形双向晶闸管的螺栓一端为主电极T2，较细的引线端为门极G，较粗的引线端为主电极T1。 金属封装（TO–3）双向晶闸管的外壳为主电极T2。塑封（TO–220）双向晶徊管的中间引脚为主电极T2，该极通常与自带小散热片相连。 下图是几种双向晶闸管的引脚排列。 2．判别其好
