分析电焊变压器的原理

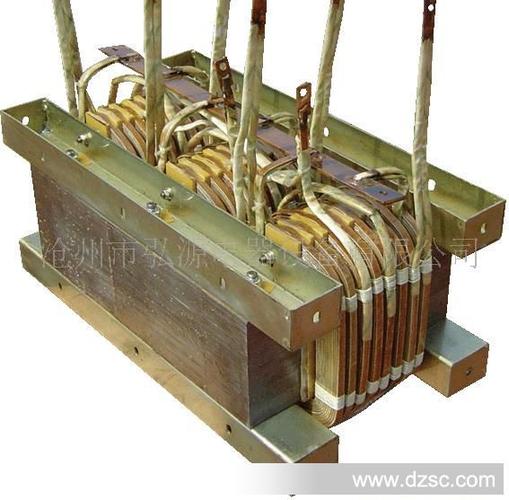

焊接变压器是一种用作焊接电源的变压器。按焊接方式可分为弧焊变压器和电阻焊变压器两种。焊接变压器的本质是一种特殊的降压变压器。焊接变压器电弧焊是通过电弧产生的热量熔化焊件的接头来实现的。为了保证焊接质量和电弧的稳定性，弧焊变压器必须具有陡降特性。当焊接变压器空载时，变压器的二次侧输出起弧所需的电压(约60 ~ 80伏)。工作时，电流流过焊件形成电弧。电抗器作为限流器，产生电压降，降低焊炬和焊件之间的电压，形成陡峭的外特性。为了维持电弧，工作电压通常在2.5 ~ 30伏左右。当弧长变化时，电流变化很小，可以保证焊接质量和电弧的稳定性。为了满足不同尺寸和厚度的焊件的焊接电流要求，可以调整电抗器动铁芯的位置，即改变电抗器磁路中的气隙来相应改变电抗，从而调整焊接电流。实际上，弧焊变压器通常采用增强型漏磁变压器。与普通变压器不同，它的二次绕组分为两部分。其中一些有中心抽头4。3和4之间的连接是大电流，3和2之间的连接是小电流。中间的活动铁芯用于调节漏磁通。它的漏磁比普通变压器大很多倍，大部分漏磁都是通过动铁芯。所以这种变压器也叫磁分流焊接变压器。当磁分路铁芯前移时，磁阻增大，漏磁通减小，因此漏抗减小，使焊接变压器的工作电流增大。反之，工作电流减小。通过这种方式，可以调节焊接电流。弧焊变压器包括动圈增强型漏电焊接变压器、饱和磁分流焊接变压器、交流/DC两用焊接变压器和三相焊接变压器。它们的基本原理是一样的。焊接电阻变压器焊接电阻是利用电流通过金属接头处的电阻产生热量，在接头处施加压力，将那里的金属焊接起来。停止焊接时，二次侧电路导通，不需要很高的启动电压，所以所需电压较低，但电流很大，触点处仍能产生足够的热量进行焊接。此时副边阻抗也比较稳定，只起到限流作用，不要求电源外特性有陡降。所以阻焊变压器是一种低压大电流低漏抗的特种变压器，其二次绕组一般由一个或几个并联电路组成。通常电压为1 ~ 30伏，电流为数百安培以上，视焊件厚度而定。焊接电阻变压器可用于点焊、缝焊、对焊等。它也可以用于多点焊接。

电焊变压器应满足哪些条件？

(1)焊接变压器应具有60~75V的空载电压，以保证容易引弧，但考虑到操作的安全性，电压一般不超过85V。(2)焊接变压器应具有快速下降的外特性，以满足电弧特性的要求。(3)为了满足焊接不同工件的需要，需要调节焊接电流。(4)短路电流不宜过大或过小。短路电流过大，焊条会过热飞溅，工件被烧穿；短路电流太小，起弧条件差，电源短路时间过长。一般短路电流不超过额定电流的两倍，工作时电流要相对稳定。

电焊变压器是利用什么原理制成的

以带可调电抗器的焊接变压器为例，简述其工作原理：带附加电抗器的焊接变压器是在降压变压器的二次侧输出端串联一个可调电抗器的组合，如图5-1所示。为了调节次级上的空载电压U02
