脉冲变压器（三相变压器变比计算公式）

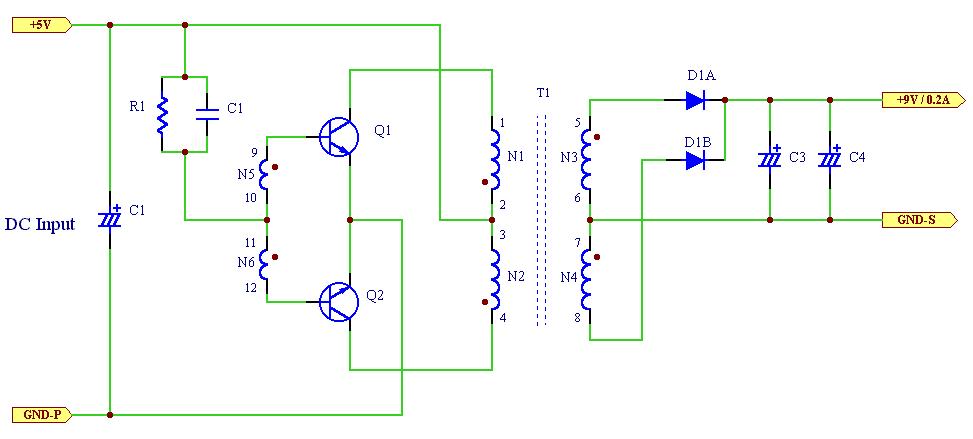

脉冲变压器原理

脉冲变压器[3]的工作原理是利用铁芯的磁饱和性能，将输入的正弦波电压变为窄脉冲输出电压的变压器。它可以用来点燃燃烧器，触发晶闸管等。脉冲变压器的结构是初级绕组套在硅钢片制成的大截面铁芯柱上，次级绕组套在容易高度饱和的小截面铁芯柱上，两柱之间可以设置磁分路。输入电压u1为正弦波，在左铁芯中产生正弦磁通 1。右铁芯磁通量 2高度饱和，为平顶波。它只在零值附近变化，并立即饱和到一个固定值。当 2越过零值时，在次级绕组中感应出非常陡的窄脉冲电动势e2。磁分路中有气隙， 基本呈线性变化，类似于漏磁，其作用是保证 1为正弦波。脉冲变压器的结构类似于一般的控制变压器。脉冲变压器的核心部分由导电绕组和磁芯组成。但脉冲变压器铁芯大多做成环形，材料一般为坡莫合金或锰锌铁氧磁瓷等。它的绕组是双面或三面的，一般设置第三面绕组是为了提高一些性能。绕组的特点是通过改变次级绕组的缠绕方向来改变输出端脉冲信号的极性。与一般变压器相比，所有脉冲变压器的基本原理与一般变压器相同(如音频变压器、电源变压器、电源变压器等。)，但是在磁芯的磁化过程方面是有区别的。分析如下：3360 (1)脉冲变压器是一种工作在瞬态的变压器，即脉冲过程发生的时间很短，是一个顶部平滑的方波。而一般变压器工作在恒定磁化状态，其交变信号呈正弦波形变化。(2)脉冲信号有重复的周期和一定的间隔，且只有正负电压，而交变信号是连续重复的，既有正负电压值。(3)脉冲变压器要求波形传输不失真，即波形前沿和顶降尽可能小。但是，这两个指标是矛盾的。脉冲变压器[5]的主要用途有：脉冲变压器广泛应用于雷达和转换技术中；负载电阻与馈线特性阻抗的匹配；增加或降低脉冲电压；改变脉冲的极性；变压器二次回路和一次回路的隔离是用几个二次绕组来获得相位关系；隔离电源的DC元件；晶体管(或电子管)脉冲振荡器中集电极(阳极)和基极(栅极)之间的强耦合；用几个次级绕组获得几个幅度不同的脉冲，使电子管的板极电路和栅极电路之间，或晶体管的集电极和基极之间形成正反馈，产生自激振荡；作为功率合成和转换元件等。

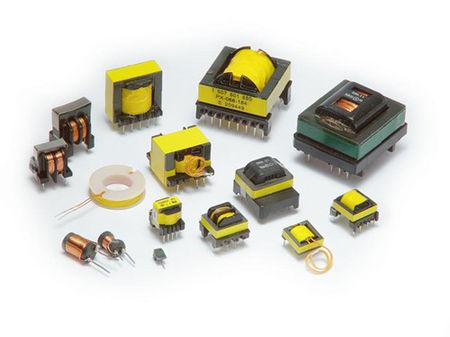

高频变压器和脉冲变压器区别

1.不同属性1。高频变压器：工作频率超过中频(10kHz)的电源变压器。2.脉冲变压器：它是一种宽带变压器。2.不同用途1。高频变压器：主要用作高频开关电源中的高频开关电源变压器，也用作高频逆变电源和高频逆变焊机中的高频逆变电源变压器。2.脉冲变压器：脉冲变压器广泛应用于雷达和转换技术中；负载电阻与馈线特性阻抗的匹配；增加或降低脉冲电压；改变脉冲的极性；变压器二次回路和一次回路的隔离是用几个二次绕组来获得相位关系。第三，原理不同。1.高频变压器：在高频变压器的设计中，变压器的漏电感和分布电容必须最小化，因为开关电源中的高频变压器传输的是高频脉冲方波信号。在传输的瞬态过程中

脉冲变压器用于驱动开关管，如IGBT或MOS管。通常，磁芯是诸如铁氧体的高频磁芯。有六个引脚是因为有三个绕组，其中一个是输入绕组，另外两个是输出绕组，也就是驱动脉冲。脉冲变压器通常用于驱动半桥开关电源的上下桥臂，其中输出绕组的同名端相反，因此一个驱动上半桥，另一个驱动下半桥。
