pcb是什么意思

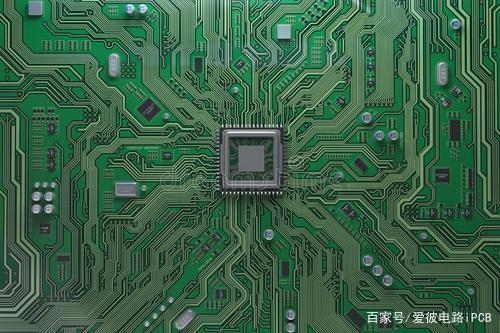

PCB( Printed Circuit Board)，中文名称为印刷电路板，又称印刷电路板，是重要的电子元器件，是电子元器件的支撑和电子元器件电气连接的载体。因为是用电子印刷制作的，所以叫“印刷”电路板。1电子设备采用印制板后，由于同类印制板的一致性，可以避免人工布线的错误，实现电子元器件的自动插入或安装、自动焊接、自动检测，从而保证电子设备的质量，提高劳动生产率，降低成本，方便维修。2 PCB印制板从单层发展到双面、多层、柔性，仍然保持各自的发展趋势。由于高精度、高密度和高可靠性的不断发展，以及体积、成本和性能的不断降低，印刷电路板在未来电子设备的发展中仍将保持强大的生命力。概述未来国内外PCB制造技术的发展趋势基本一致，即向高密度、高精度、细孔径、细导线、细间距、高可靠性、多层、高速传输、轻薄化方向发展。同时向提高生产率、降低成本、减少污染、适应多品种小批量生产的方向发展。印刷电路的技术发展水平一般用印刷电路板的线宽、孔径和厚度/孔径比来表示3来源印刷电路板的创造者是奥地利人保罗艾斯勒(Paul Eisler)，他于1936年在无线电中首次采用了印刷电路板。1943年，美国人大多将这项技术应用于军用无线电。1948年，美国正式承认这项发明可以用于商业目的。自20世纪50年代中期以来，印刷电路板得到了广泛应用。在PCB出现之前，电子元器件之间的互连是通过导线的直接连接来完成的。如今，电线只存在于实验室中，用于实验性应用；印刷电路板在电子工业中无疑占据了绝对的控制地位。PCB制作流程：首先联系厂家PCB(6)。先联系厂家，然后注册客户号，会有人给你报价，下单，跟进生产进度。

2.切割目的：根据工程数据MI的要求，在符合要求的大板材上切割成小块的生产板材。满足客户要求的小板材。工艺：大张按MI要求切板锪孔板啤酒滚圆磨边出料板。3.钻孔的目的：根据工程资料，在打开的符合要求的板材上相应位置钻成所需的孔径。四。沉积铜的目的：沉积铜是用化学方法在绝缘孔壁上沉积一薄层铜。工艺：粗磨挂板自动沉铜线下板蘸%稀H2SO4加厚铜。图文转移的目的：图文转移是将图像从生产胶片转移到版材上的过程：(蓝油工艺):磨版印第一面烘干印第二面。(干膜工艺):麻板压膜静置对准曝光静置图像处理检验。不及物动词图案电镀的目的：图案电镀是在电路图案外露的铜皮或孔壁上镀上所需厚度的铜层和所需厚度的金、镍或锡层。工艺：上板脱脂二次水洗微蚀水洗酸洗镀铜水洗洗干膜：放板过机。八。蚀刻目的：蚀刻是利用化学反应将非电路部分的铜层蚀刻掉。九。绿油用途：绿油将绿油膜的图案转移到线路板上，起到保护电路和防止焊接零件时电路上锡的作用。工艺：磨版印刷感光绿油凝版曝光显影图像；打磨印刷第一面烤板印刷第二面烤板十、字符用途：字符是为了便于识别而提供的标记工艺：绿油完成后冷却静置调网印刷字符烤背 11。镀金指目的：在插指上镀一层要求厚度的镍金层，耐磨工艺使其更硬：上板脱脂水洗两次微蚀水洗两次酸洗镀铜水洗镀镍水洗镀金马口铁(一种平行工艺)目的：喷锡是在未涂阻焊油的外露铜表面喷一层铅和锡，以保护铜表面不受腐蚀和氧化。以确保良好的焊接性能。工艺：微蚀风干预热涂松香涂焊料热风整平风冷水洗风干。十二。成型用途：用模具或数控锣机冲压出客户要求的形状。有机锣、啤酒板、手工锣、手工切割。说明：数据锣机板和啤酒板的精度较高，其次是手锣。手工切板最少只能做出一些简单的形状。十三。测试目的：通过电子100%测试，检测肉眼难以发现的缺陷，如开路、短路等。流程：装模放板测试通过FQC目测不合格返修返回测试OKREJ报废十四。最终检验目的：通过100%目视检验。避免不合格和有缺陷的电路板流出。具体工作流程：来料核对资料目测合格FQA抽查合格包装不合格加工查看OK4行业趋势。改革开放以来，中国在劳动力资源、市场、投资等方面的优惠政策吸引了欧美制造业的大规模转移，大量电子产品和厂商在中国设厂，带动了包括PCB行业在内的PCB行业的快速发展。据中国CPCA统计，2006年，中国实际PCB产量达到1.3亿平方米，产值121亿美元，占全球PCB产值的24.90%，超过日本成为世界第一。2000年至2006年，中国PCB市场年均增长率达到20%，远超全球平均水平。2008年的全球金融危机对PCB行业造成了巨大的冲击，但并没有对中国的PCB行业造成灾难性的打击。在国家经济政策的刺激下，2010年中国PCB行业全面复苏，2010年中国PCB产值达到199.71亿美元。普里马克预测

区域分布不均衡的中国PCB产业分析：中国PCB产业主要分布在华南和华东地区，两者合计占全国的90%，产业集聚效应明显。这种现象主要与我国电子行业的主要生产基地集中在珠三角和长三角有关。下层PCB

游应用分布中国 PCB 行业下游应用分布如下图所示。消费电子占比最高，达到39%；其次为计算机，占22%；通信占14%；工业控制/医疗仪器占14%；汽车电子占6%；国防及航天航空占5%。技术落后中国现虽然从产业规模来看已经是全球第一，但从 PCB 产业总体的技术水平来讲，仍然落后于世界先进水平。在产品结构上，多层板占据了大部分产值比例，但大部分为8 层以下的中低端产品，HDI、挠性板等有一定的规模但在技术含量上与日本等国外先进产品存在差距，技术含量最高的IC 载板在国内更是很少有企业能够生产。5分类根据电路层数分类：分为单面板、双面板和多层板。常见的多层板一般为4层板或6层板，复杂的多层板可达几十层。PCB板有以下三种主要的划分类型：单面板单面板单面板（Single-Sided Boards） 在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上（有贴片元件时和导线为同一面，插件器件再另一面）。因为导线只出现在其中一面，所以这种PCB叫作单面板（Single-sided）。因为单面板在设计线路上有许多严格的限制（因为只有一面，布线间不能交叉而必须绕独自的路径），所以只有早期的电路才使用这类的板子。双面板双面板双面板（Double-Sided Boards） 这种电路板的两面都有布线，不过要用上两面的导线，必须要在两面间有适当的电路连接才行。这种电路间的“桥梁”叫做导孔（via）。导孔是在PCB上，充满或涂上金属的小洞，它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍，双面板解决了单面板中因为布线交错的难点（可以通过孔导通到另一面），它更适合用在比单面板更复杂的电路上。多层板多层板多层板（Multi-Layer Boards） 为了增加可以布线的面积，多层板用上了更多单或双面的布线板。用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了，也称为多层印刷线路板。板子的层数并不代表有几层独立的布线层，在特殊情况下会加入空层来控制板厚，通常层数都是偶数，并且包含最外侧的两层。大部分的主机板都是4到8层的结构，不过技术上理论可以做到近100层的PCB板。大型的超级计算机大多使用相当多层的主机板，不过因为这类计算机已经可以用许多普通计算机的集群代替，超多层板已经渐渐不被使用了。因为PCB中的各层都紧密的结合，一般不太容易看出实际数目，不过如果仔细观察主机板，还是可以看出来。6特点PCB之所以能得到越来越广泛地应用，因为它有很多独特优点，概栝如下。可高密度化。数十年来，印制板高密度能够随着集成电路集成度提高和安装技术进步而发展着。高可靠性。通过一系列检查、测试和老化试验等可保证PCB长期（使用期，一般为20年）而可靠地工作着。可设计性。对PCB各种性能（电气、物理、化学、机械等）要求，可以通过设计标准化、规范化等来实现印制板设计，时间短、效率高。可生产性。采用现代化管理，可进行标准化、规模（量）化、自动化等生产、保证产品质量一致性。可测试性。建立了比较完整测试方法、测试标准、各种测试设备与仪器等来检测并鉴定PCB产品合格性和使用寿命。可组装性。PCB产品既便于各种元件进行标准化组装，又可以进行自动化、规模化批量生产。同时，PCB和各种元件组装部件还可组装形成更大部件、系统，直至整机。可维护性。由于PCB产品和各种元件组装部件是以标准化设计与规模化生产，因而，这些部件也是标准化。所以，一旦系统发生故障，可以快速、方便、灵活地进行更换，迅速恢服系统工作。当然，还可以举例说得更多些。如使系统小型化、轻量化，信号传输高速化等。

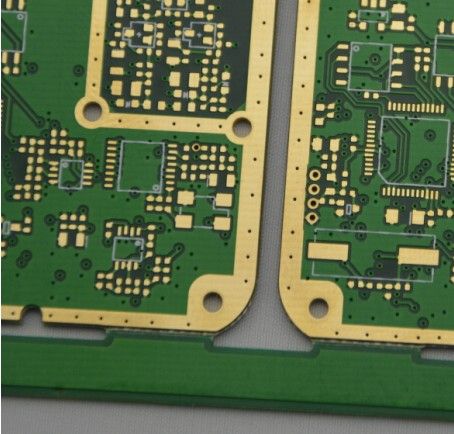

什么是PCB？

pcb：印刷电路板。pcb版本(如1.x 2.x)：是指所采用的印刷电路板不同，通常厂商会对现有的线路设计做一些小小的改动，需要重新制作pcb，于是出现pcb版本号的升高，而另一种情况是原有型号的pcb停产或缺货，于是换用另一pcb来生产，有时甚至仅仅是pcb生产日期、生产线或批次的区别。通常情况下，如果驱动说明内注明pcb版本号，则虽然是同型号硬件但驱动或bios也不能通用！如：您的bh6主板是pcb 1.0版的，却使用了[abit升技bh6(pcb:1.1)主板最新bios pm修正版（1999年11月27日发布）]这个bios来刷新，马上就会出问题。

pcb是什么？

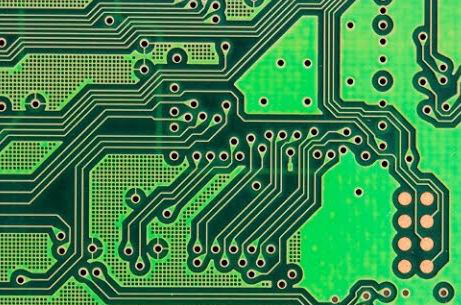

PCB一般指的是印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。几乎每种电子设备，小到电子手表、计算器，大到计算机、通信电子设备、军用武器系统，只要有集成电路等电子元件，为了使各个元件之间的电气互连，都要使用印制板。印制线路板由绝缘底板、连接导线和装配焊接电子元件的焊盘组成，具有导电线路和绝缘底板的双重作用。它可以代替复杂的布线，实现电路中各元件之间的电气连接，不仅简化了电子产品的装配、焊接工作，减少传统方式下的接线工作量，大大减轻工人的劳动强度；而且缩小了整机体积，降低产品成本，提高电子设备的质量和可靠性。扩展资料：PCB之所以能受到越来越广泛的应用，是因为它有很多独特的优点：1、可高密度化，多年来，印制板的高密度一直能够随着集成电路集成度的提高和安装技术的进步而相应发展。2、高可靠性，通过一系列检查、测试和老化试验等技术手段，可以保证PCB长期(使用期一般为20年)而可靠地工作。3、可设计性，对PCB的各种性能(电气、物理、化学、机械等)的要求，可以通过设计标准化、规范化等来实现。这样设计时间短、效率高。4、可生产性，PCB采用现代化管理，可实现标准化、规模(量)化、自动化生产，从而保证产品质量的一致性。5、可测试性，建立了比较完整的测试方法、测试标准，可以通过各种测试设备与仪器等来检测并鉴定PCB产品的合格性和使用寿命。6、可组装性，PCB产品既便于各种元件进行标准化组装，又可以进行自动化、规模化的批量生产。另外，将PCB与其他各种元件进行整体组装，还可形成更大的部件、系统，直至整机。7、可维护性，由于PCB产品与各种元件整体组装的部件是以标准化设计与规模化生产的，因而，这些部件也是标准化的。所以，一旦系统发生故障，可以快速、方便、灵活地进行更换，迅速恢复系统的工作。PCB提供集成电路等各种电子元器件固定、装配的机械支承，实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘，提供所要求的电气特性。PCB根据电路层数分类：分为单面板、双面板和多层板。常见的多层板一般为4层板或6层板，复杂的多层板可达几十层。参考资料来源：百度百科-PCB（印制电路板）
