开关二极管（开关二极管的正确接法）

开关二极管和整流二极管区别？

1.不同属性1。开关二极管的特性：一种半导体二极管，专门为电路上的‘开’和‘关’而设计制造。2.整流二极管特性：一种将交流电能转换成DC电能的半导体器件。第二，特点不同。1.开关二极管的特性：开关二极管从关断(高阻态)到导通(低阻态)的时间称为导通时间；从接通到关断的时间称为反向恢复时间；第二个总和称为切换时间。一般来说，反向恢复时间比导通时间长，所以开关二极管的工作参数中只给出反向恢复时间。二极管的开关速度相当快。比如硅开关二极管的反向恢复时间只有几纳秒，甚至锗开关二极管也只有几百纳秒。2.整流二极管特性：利用PN结的单向导电性，将交流电变为脉动直流电。整流二极管漏电流大，大部分整流二极管都是用表面接触材料密封的。整流二极管的形状如图1所示。此外，整流二极管的参数还包括最大整流电流，指的是整流二极管能长时间通过的最大电流。它是整流二极管的主要参数，是选择整流二极管的主要依据。扩展资料：整流二极管一般是平面硅二极管，用于各种功率整流电路中。选择整流二极管时，主要考虑其最大整流电流、最大反向工作电流、截止频率、反向恢复时间等参数。开关二极管具有开关速度快、体积小、寿命长、可靠性高等特点，广泛应用于电子设备的开关电路、检测电路、高频脉冲整流电路和自动控制电路中。二极管分为普通开关二极管、高速开关二极管、超高速开关二极管、小功率开关二极管、高背压开关二极管、硅压开关二极管等。参考资料来源：百度百科-开关二极管参考资料来源：百度百科-整流二极管

开关二极管的工作原理

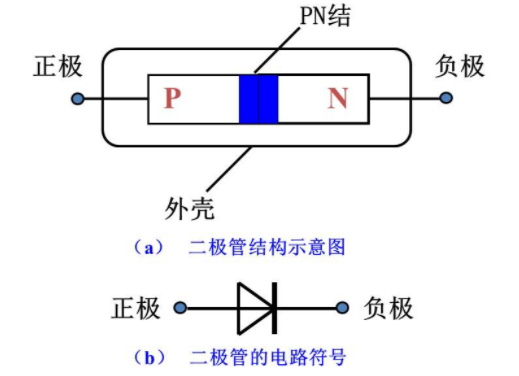

开关和普通二极管都是pn结。不同的是开关二极管结电容小，反应速度快。普通二极管也可以用作开关电路。在直流电压的作用下，二极管电阻很小，处于导通状态，相当于一个接通的开关。在反向电压的作用下，电阻很大，处于断开状态，就像一个打开的开关。利用二极管的开关特性，可以形成各种逻辑电路。

开关二极管的用法？

二极管的用途：1。它被用作开关电路。在导通状态下，二极管在直流电压的作用下电阻很小，相当于一个导通的开关；在关闭状态下，电阻非常大，就像一个打开的开关。利用这个特征，可以形成各种逻辑电路。2.作为温度检测装置。由于二极管的PN结具有负温度特性，所以温度每升高一度，二极管的正向压降就下降3mV左右，只要在二极管上串联一个电阻，电阻作为限流器，就可以检测到电器的温度。开关的用途：开关二极管除满足普通二极管和性能指标的要求外，还具有良好的高频开关特性(反向恢复时间短)，广泛应用于家电、计算机、电视、通讯设备、家庭音响、DVD播放机、仪器仪表、控制电路和各种高频电路中。开关的分类：开关二极管分为普通开关二极管、高速开关二极管、超高速开关二极管、小功率开关二极管、高背压开关二极管、硅压开关二极管等。
