变容二极管（两个二极管反向并联）

变容二极管，变容二极管是什么意思

也称为“可变电抗二极管”。它是由PN结电容(势垒电容)与其反向偏置电压Vr的依赖关系和原理制成的二极管。所用材料多为硅或砷化镓单晶，采用外延技术。反向电压越大，结电容越小。变容二极管具有与衬底材料的电阻率相关的串联电阻。主要参数有：零偏结电容、零偏置值、反向击穿电压、中心反向偏置电压、标称电容、电容变化范围(皮法)和截止频率等。针对不同的应用场合，应选择具有不同C和Vr特性的变容二极管，如专门用于调谐谐振电路的电调变容二极管、适合放大的放大器变容二极管、固体电源中用于倍频和移相的功率阶跃变容二极管等。用于自动频率控制(AFC)和调谐的低功率二极管称为变容二极管。日本制造商也有许多其他名称。通过施加反向电压，其PN结的静电电容发生变化。因此用于自动频率控制、扫描振荡、频率调制和调谐。一般来说，虽然使用硅扩散型二极管，但特制的二极管如合金扩散型、外延键合型、双扩散型等。因为这些二极管具有相对于电压的特别大的静电电容变化率。结电容随反向电压VR变化，代替可变电容，用作调谐电路、振荡电路和锁相环。常用于电视调谐器的频道转换和调谐电路，多由硅材料制成。变容二极管是根据普通二极管内部“PN结”的结电容会随着所加反向电压的变化而变化的原理而专门设计的一种特殊二极管。二极管的PN结有结电容。当施加反向电压时，势垒层变厚，结电容减小，因此改变反向电压可以改变PN结的结电容，使二极管可以用作可变电容。变容二极管是一种可变电抗的非线性电路元件，常用材料为硅或砷化镓。变容二极管广泛应用于微波电路中，如参量放大器、电子调谐和倍频器等。压敏二极管通过结构设计和工艺等一系列方式突出电容和电压之间的非线性关系，提高Q值以供应用。通过施加反向电压，其PN结的静电电容发生变化。因此，它常用于自动频率控制、扫描振荡、频率调制和调谐电路中。一般来说，虽然使用硅扩散型二极管，但特制的二极管如合金扩散型、外延键合型、双扩散型等。因为这些二极管具有相对于电压的特别大的静电电容变化率。结电容随反向电压VR变化，代替可变电容，用作调谐电路、振荡电路和锁相环。常用于电视调谐器的频道转换和调谐电路，多由硅材料制成。变容二极管的封装形式有很多种，玻璃封装(玻璃封装)、塑料封装(塑料封装)、金属封装(金封装)、无铅表面封装等。通常中小功率变容管为玻璃封装、塑封或表面封装，较大功率变容管多为金封装。变容二极管262

什么是变容二极管？有何特点作用？

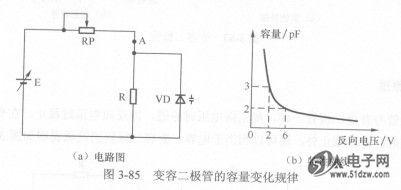

变容二极管也称为“可变电抗二极管”。它是利用PN结电容(变容二极管势垒电容)及其反向偏置电压Vr的依赖性和原理制成的二极管。其结构如右图所示。主要参数有：零偏结电容、零偏置值、反向击穿电压、中心反向偏置、标称电容、电容变化范围(皮法)和截止频率等。编辑第1段中变容二极管的功能特性。变容二极管的作用是利用PN结间可变电容原理制成的半导体变容二极管和反向偏置器件，可用作高频调谐、通信等电路中的可变电容。变容二极管属于反向偏置二极管，通过改变其PN结上的反向偏置电压，可以改变PN结的电容。反向偏置电压越高，结电容越小，反向偏置电压和结电容的关系是非线性的，如右图所示。2.变容二极管的电容值与反向偏置值的关系图：(a)反向偏置电压增大，导致电容减小；(b)反向偏置电压降低，导致电容增加。电容误差范围是变容二极管的指定电容范围。数据表将显示最小值、标称值和最大值，这些值通常绘制在图表上。编辑本段变容二极管的工作原理。变容二极管是一种特殊的二极管。当施加正向偏压时，产生大量电流，PN结(正负)耗尽区变窄，电容变大，产生扩散电容效应。当施加反向偏压时，会出现过渡电容效应。然而，由于施加正向偏置时的漏电流，施加反向偏置。编辑用途和材料本段常用的多为硅或砷化镓单晶，采用外延技术。反向电压越大，结电容越小。变容二极管具有与衬底材料的电阻率相关的串联电阻。针对不同的用途，应选择具有不同C和Vr特性的变容二极管，如调谐谐振电路的电调变容二极管，参量放大的参量变容二极管，固体电源中倍频和移相的功率阶跃变容二极管。用于自动频率控制(AFC)和调谐的低功率二极管称为变容二极管。通过施加反向电压，其PN结的静电电容发生变化。因此用于自动频率控制、扫描振荡、频率调制和调谐。一般来说，虽然使用硅扩散型二极管，但特制的二极管如合金扩散型、外延键合型、双扩散型等。因为这些二极管具有相对于电压的特别大的静电电容变化率。结电容随反向电压VR变化，代替可变电容，用作调谐电路、振荡电路和锁相环。常用于电视调谐器的频道转换和调谐电路，多由硅材料制成。变阻器有玻璃封装(玻璃封装)、塑料封装(塑料封装)、金属封装(金封装)和无引线表面封装，如图4-18所示。一般来说，中小功率变容二极管是玻璃密封、塑料密封或表面封装的。

而功率较大的变容二极管多采用金封。作用于调谐电路　　如右图所示，改变不同的R2 ，二极管(D)的反向电压被改变，这会引起二极管的电容量改变。因此改变谐振频率其中的变容二极管就可调出并联谐振带通滤波器中所需电容量的全部变化范围。 二极管用于调谐电路编辑本段常用的变容二极管　　常用的国产变容二极管有2CC系列和2CB系列，下表为其主要参数。

变容二极管工作原理

导语：今天小兔给大家介绍一下关于变容二级管的相关知识，对于变容二级管大家并不熟悉，很多的朋友由于职业上的原因对于这种电子元件的了解都是非常少的。小兔先于大家简单的介绍一下，关于变容二级管大家又叫做可变抗二极管。在现在的电子产品当中变容二级管的应用是非常的广泛的，接下来的时间里面小兔就给大家介绍一下它的工作原理。　　变容二极管(Varactor Diodes)为特殊二极管的一种。当外加顺向偏压时，有大量电流产生，PN(正负极)结的耗尽区变窄，电容变大，产生扩散电容效应;当外加反向偏压时，则会产生过渡电容效应。但因加顺向偏压时会有漏电流的产生，所以在应用上均供给反向偏压。　　变容二极管也称为压控变容器，是根据所提供的电压变化而改变结电容的半导体。也就是说，作为可变电容器，可以被应用于FM调谐器及TV调谐器等谐振电路和FM调制电路中。　　其实我们可以把它看成一个PN结，我们想，如果在PN结上加一个反向电压V(变容二极管是反向来用的)，则N型半导体内的电子被引向正极，P型半导体内的空穴被引向负极，然后形成既没有电子也没有空穴的耗尽层，该耗尽层的宽度我们设为d，随着反向电压V的变化而变化。如此一来，反向电压V增大，则耗尽层d变宽，二极管的电容量C就减少(根据C=kS/d)，而反向电压减小，则耗尽层宽d变窄，二极管的电容量变大。反向电压V的改变引起耗尽层的变化，从而改变了压控变容器的结容量C。达到了目的。　　变容二极管是利用PN结之间电容可变的原理制成的半导体器件，在高频调谐、通信等电路中作可变电容器使用。　　变容二极管有玻璃外壳封装(玻封)、塑料封装(塑封)、金属外壳封装(金封)和无引线表面封装等多种封装形式、如图4-18所示。通常，中小功率的变容二极管采用玻封、塑封或表面封装，而功率较大的变容二极管多采用金封。常用变容二极管参数。　　上面就是变容二极管的工作原理，相信大家看完以后对于变容二极管的知识也有了一定的了解，在现在很多的特殊的应用的电器里面都有变容二极管的存在着的。变容二极管具有以下的特点。变容二极管具有当反向的电压加大的时候，电容的量值就会降低，同样当施加的反向的电压减少的时候，电容就会增加。关于变容二极管的介绍就到这里。
