肖特基二极管（肖特基和快恢复二极管区别）

什么是肖特基二极管？它起什么作用？

肖特基二极管，又称肖特基势垒二极管(SBD)，是一种低功耗超高速半导体器件。最显著的特点是反向恢复时间极短(小至几纳秒)，正向导通压降仅为0.4V V左右，多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也用作微波通信电路中的整流二极管和小信号检波二极管。常见于通讯电源、变频器等。一个典型的应用是在双极晶体管BJT的开关电路中，将肖克莱二极管接入BJT进行箝位，使晶体管处于导通状态接近截止状态，从而提高了晶体管的开关速度。这种方法是74LS、74ALS、74AS等典型数字集成电路TTL内部电路所采用的技术。肖特基二极管最大的特点是正向压降VF比较小。在相同的电流下，它的正向压降要小得多。此外，它的恢复时间短。它也有一些缺点：耐压低，漏电流略大。选择的时候要充分考虑。

肖特基二极管与普通二极管有啥区别

肖特基二极管和普通二极管的区别：内阻不同，压降不同。1.内阻不同：肖特基二极管是由贵金属(金、银、铝、铂等)制成的金属半导体器件。)A作为正极，N型半导体B作为负极，并且在它们的接触表面上形成的势垒具有整流特性。当肖特基势垒两端加正向偏压时(阳极金属接电源的阳极，N型衬底接电源的阴极)，肖特基势垒层变窄，内阻减小；相反，如果反向偏压施加到肖特基势垒的两端，肖特基势垒层将变宽，其内阻将增加。二、压降不同：普通二极管初始导通压降约0.2V，正常导通压降约0.3V，肖特基二极管导通压降约0.4V，正常导通压降约0.5V，肖特基二极管接近极限电流时导通压降约0.8V。缺点肖特基二极管最大的缺点是反向偏置低，反向漏电流大。比如硅和金属制成的肖特基二极管，其反向偏置的额定耐受电压最高只有50V，而反向漏电流的数值是正温度特性，容易随着温度的升高而迅速升高。在实际设计中，应注意热失控的隐忧。为了避免上述问题，实际使用中肖特基二极管的反向偏置电压远小于其额定值。不过肖特基二极管的技术也有进步，其反向偏置电压的额定值最高可以达到200V。供参考：百度百科-肖特基二极管

什么是肖特基二极管？它的作用是什么？

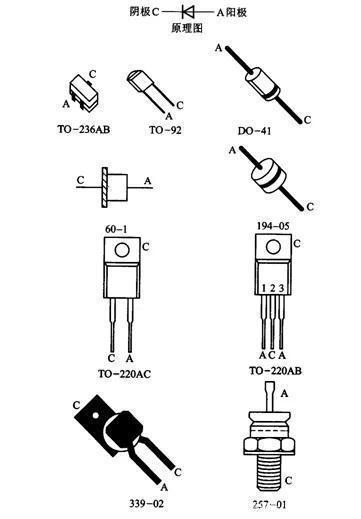

什么是肖特基二极管肖特基二极管是以它的发明者肖特基博士命名的，SBD是肖特基势垒二极管的缩写。SBD不是利用p型半导体和n型半导体之间形成PN结的原理制造的，而是利用金属和半导体接触形成金属-半导体结的原理制造的。因此，SBD也被称为金属半导体(接触)二极管或表面势垒二极管，是一种热载流子二极管。肖特基二极管肖特基二极管是一种低功耗超高速半导体器件。最显著的特点是反向恢复时间很短(短至几纳秒)，而正向压降只有0.4V左右肖特基二极管主要用于高频、低压、大电流的整流二极管、续流二极管和保护二极管，也可用作微波通信电路中的整流二极管和小信号检波二极管。多见于通信电源、变频器等。3354以上由阿塞米肖特基二极管工程师-Z编辑
