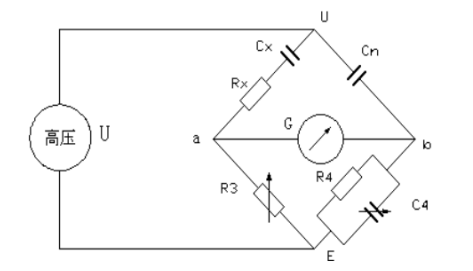

电桥（高压电桥）

什么是电桥

电桥的概念：测量各种量(如电阻、电容、电感等)的仪器。)用比较法。最简单的是由四个支路组成的电路。每个分支被称为桥梁的“手臂”。作为测量电路，四边形的一个对角端与电源连接，另一个对角端与调零仪连接。调整桥臂上一些元件的参数值，使指零仪两端电压为零，然后电桥达到平衡。扩展资料：开尔文桥：开尔文桥，又称“双臂桥”。用低电阻测量10(-6)~ 10 ^ 2欧姆的DC电桥。图中R为飞阻(包括Rx和rs电阻之间的布线电阻、接触电阻和内部连接电阻)，Rs为标准电阻。当R1、R2、R3、R4和Rs调整到电桥中没有电流(即灵敏检流计G的指针不偏转)时，以下平衡条件成立：R1R2=R3R4，Rx=R1R2Rs。Rx的公式与R无关，可以减少布线电阻和接触电阻引起的误差。参考来源：百度百科-电桥

电桥分为几类，它有何用途

包括DC大桥和交流大桥。DC电桥是一种比较测量仪器，主要用于测量电阻，其灵敏度和准确度都很高。它分为DC单臂桥和DC双臂桥。单臂DC电桥又称惠斯通电桥，适用于测量1~ 1m的介质电阻。双臂DC电桥又称开尔文电桥，适用于测量低电阻(小于1)的小电阻，如短导体电阻、大中型电动机和变压器绕组的电阻等。

电桥的原理

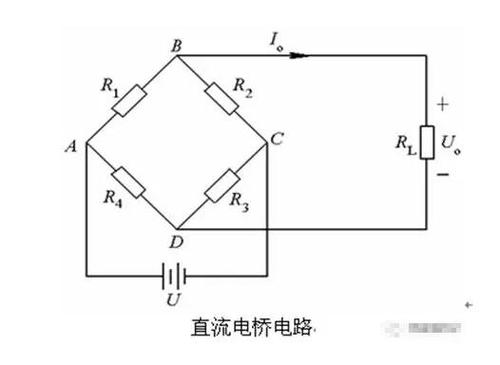

电桥原理：当一个安培计连接两个相反的连接器时，另一个安培计连接另外两个相反的连接器。当电流表显示没有电流流过时，电桥处于平衡状态。电桥是一种由四个电阻组成的装置，用于测量一个电阻的电阻值(其他三个电阻的电阻值都是已知的)。四个电阻组成一个正方形。它是一种可以精确测量电阻的仪器。一般惠斯通电桥电阻R1、R2、R3、R4称为电桥的四个臂，G是检流计，用来检查其支路中是否有电流。不平衡电桥通常用于测量电阻值的微小变化。例如，电阻应变计(由两层薄纸或塑料薄膜之间粘贴的网格状电阻丝制成)粘贴在物体上。当物体变形时，应变片也会变形，应变片的电阻从电桥平衡时的Rx变为Rx R，此时通过检流计的电流Ig也会发生变化，然后根据Ig与R的关系就可以测出R，再用R测出R，这种方法可以用来测量应变、拉力、扭矩、振动频率等。推论是：电桥平衡时，检流计所在支路的电流为零，所以有：1)流经R1和R4的电流相同(记为I1)，流经R2和R3的电流相同(记为I2)。2)B、D两点的电势相等，即。因此，I1R1=I2R3。由于三个电阻值是已知的，所以可以得到第四个电阻值。测量时，选择合适的电阻作为R1和R2，用一个可变电阻作为R3，使被测电阻作为R4，调节R3平衡电桥。而且可以用高灵敏度的检流计测零，所以用电桥测电阻比用欧姆表更准确。当电桥不平衡时，G的电流IG与R1、R2、R3和R4有关。利用这个关系，根据IG和三个臂的电阻值也可以得到第四个臂的电阻值，所以非平衡电桥原则上也可以测量电阻。
