数字电桥（LCR数字电桥测电容用多少KHZ）

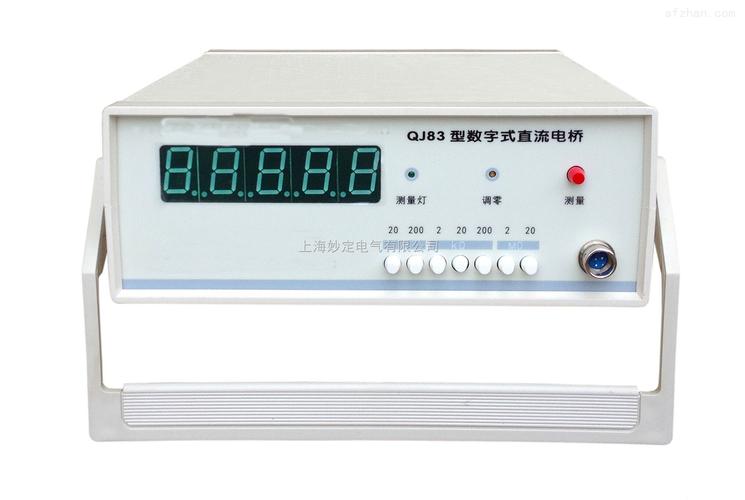

什么是数字电桥？如何选择数字电桥？

数字电桥是一种测量电容、电阻和电感的测量仪器，也叫LCR测量仪。一般来说，C代表电容，L代表电感，R代表电阻。如果选择数字电桥，最重要的是选择它的测量频率，看它的测量范围，同时也要选择是固定频点测试还是可以步进连续可调。还要选择他的测试等级，是固定的、水准点的还是连续可调的；准确性是最重要的指标；界面也很重要。选择单机测试或自动机测试。包括RS232接口、GPIB接口、USB接口(在u盘上存储测试数据)，后面的USBDevice接口可以将测试数据传输到电脑上的任何文本编辑器，如Excel、word等。无需人工操作，只需测量并记录一次数据，避免人工操作。

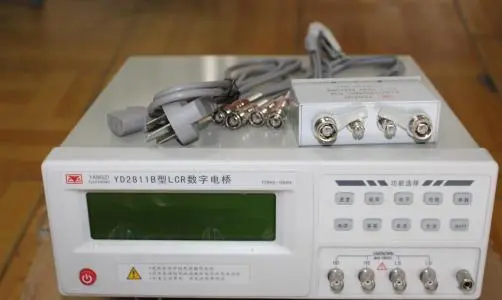

数字电桥的数字电桥原理

数字电桥(卷名：电工)数字电桥是利用数字技术测量阻抗参数的电桥。数字技术是将传统的模拟量转换成数字量，然后进行数字运算、传输和处理。1972年，世界上首次出现了带微处理器的数字电容电桥。它结合了模拟电路、数字电路和计算机技术，为阻抗测量仪器开辟了一条新的途径。数字电桥的测量对象是阻抗元件的参数，包括交流电阻R、电感姿态L及其品质因数Q、电容C及其损耗因数d，因此数字电桥常被称为数字LCR测量仪。测量频率范围从电源频率到大约100 kHz。基本测量误差为0.02%，一般在0.1%左右。数字电桥的原理如图所示。图中，DUT是被测器件，其阻抗用Zx表示，Rr是标准电阻。开关可以分别测量两者的电压Ux和Ur，所以有如下公式：Zx=Ux/Ix=Rr * Ux/Ur。这个公式是一个相量关系。比如用相敏检波器(PSD)测量某个参考相量对应的Ux和Ur的同相和正交分量，然后由模数转换器(A/D)转换成数字量，再由计算机进行复杂运算，就可以得到组成被测阻抗Zx的模差电阻值和电抗值。从图中的电路和工作原理可以看出，数字电桥只是继承了传统的电桥名称。实际上，它已经失去了经典交流电桥的传统形式，而是在更高的层次上回归了基于欧姆定律的电流表和电压表测量阻抗的电路和原理。数字电桥可用于计量测试部门阻抗测量工具的检定和传输，也可用于一般部门阻抗元件的日常测量。很多数字电桥都有标准接口，可以根据测量值的精度自动对被测元件进行分级；也可以直接连接到自动测试系统，用于组件生产线上产品的自动检验，实现生产过程的质量控制。80年代中期，误差小于0.1%的通用数字电桥有几十种。数字电桥正朝着高精度、高编码、多功能、高速、集成化和智能化的方向发展。

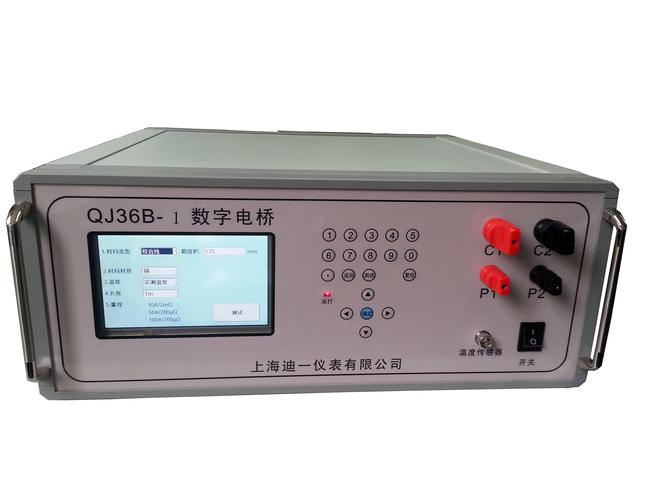

数字电桥使用方法

1.打开电源时，首先将电源线的IEC端连接到桥左后方的IEC插座，然后将另一端插入相应的电源插座。移动驾驶台左后方的船只开关，即使驾驶台已通电。通电后，显示屏、范围和功能指示灯将亮起。电桥可自动置于电感和电容测量位置，以及并联等效和1KHz频率状态。正常情况下，上电几秒钟后内部电路可以稳定，可以进行测量。2.被测元件的存取方法(1)一般情况下，带径向引线的元件可直接插入组合式测试夹具的夹板中，而在存取带特殊软线的元件时，应使用夹板离合器，离合装置位于测试夹具的正下方。When连接轴向引线元件，为了避免扭曲引线，可以使用轴向适配器。首先，将两个附件插入测试隐藏滚轮夹的两端，然后调整距离到适合测量元件的位置，然后将轴向引线元件插入两端的附件夹。当轴向适配器必须固定牢固时，如测量大量类似零件时，应使用支撑板。安装支撑板：首先将轴向适配器调整到合适的位置，然后将支撑板挂在轴向适配器上方，让每个轴向适配器穿过支撑板上的槽，放置支撑板，将固定螺钉对准桥面板上的螺孔，最后拧紧螺钉。注意：安装时不容易把螺丝拧得太紧。注意：虽然这个电桥可以保护充电电容器不被连接到测试，但是最好在通过适当的电阻器放电之后测量充电电容器。3.在使用中要注意读数和测量条件显示(1)仪器的6位显示不一定都是有效显示，在某些测量中，测量数据的尾值可能有较大的跳跃，因此应舍弃跳跃数的安静前沿值，读取其稳定值。(2)通常使用自动量程进行测量，以确保选择正确的量程，并可通过手动操作观察实际工作量程。当它应用于同批同类测量元件的批量测试时，可以选择量程锁定模式工作。
