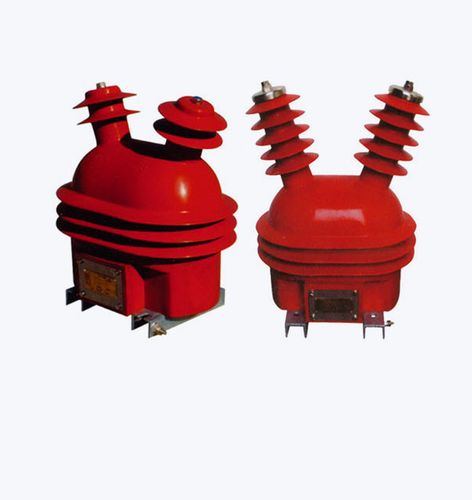

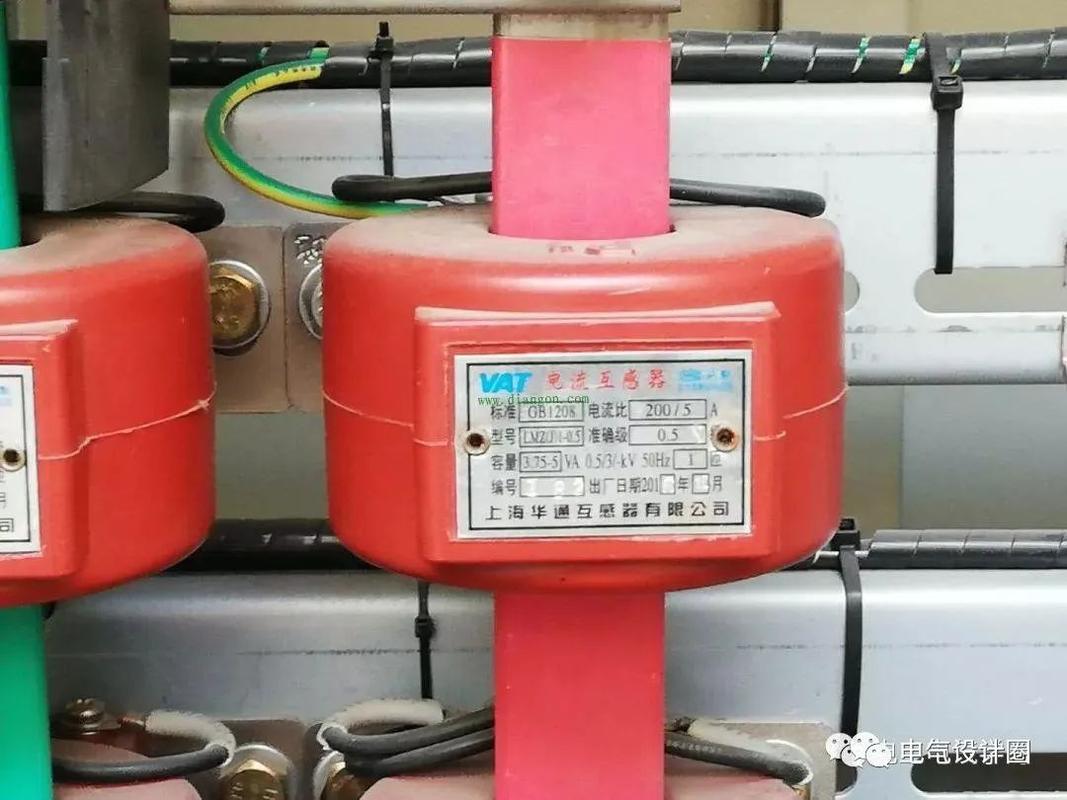

电压互感器（电压互感器图片）

电压互感器的作用是什么？

电压互感器的作用是将高压按比例转换成100V或更低的标准二次电压，供保护、计量和仪表用。同时，使用电压互感器可以将高压与电气工作人员隔离开来。电压互感器虽然是根据电磁感应原理工作，但其电磁结构与电流互感器正好相反。电流互感器的初级线圈由粗导线制成，匝数只有一匝或几匝，所以阻抗极小。当原线圈串联在待测电路中时，其两端的电压降极小。次级线圈虽然匝数多，但正常情况下，其电动势E2并不高，只有几伏左右。如I1/I2=Ki(Ki称为电流转换率)，I1=KiI2说明通过负载的电流等于次级线圈测得的电流与电流转换率Ki的乘积。如果安培计与专用电流互感器配合使用，可以根据大电流回路中的电流值来标注安培计的刻度。电流互感器的最大二次电流通常设计为5A的标准值。在不同电流的电路中使用不同的电流互感器，其变比有10/5、20/5、30/5、50/5、75/5、100/5等。扩展信息：电压互感器的分类(1)。根据安装位置：室内和室外。35kV及以下的多为室内，35kV及以上的多为室外，绝缘明显不同。(2)按相数分：单相和三相型。10kV及以下采用三相式。(3)按绕组数：双绕组、三绕组、四绕组。(4)按绝缘方式分：干式、浇注式、油浸式、气体式。按工作原理分：电磁式、电容式和新型光电式电压互感器。注：1。投入运行前，电压互感器应按规程规定的项目进行试验和检查。比如测量极性、接线组别、摇绝缘、核相序等。2.电压互感器的接线应保证其正确性。一次绕组应与被测电路并联，二次绕组应与所接测量仪表、继电保护装置或自动装置的电压线圈并联。同时要注意极性的正确性。3.连接在电压互感器二次侧的负荷容量应适当，连接在电压互感器二次侧的负荷不应超过其额定容量。否则，互感器的误差会增大，很难达到测量的精度。4.为了保证人在接触测量仪表和继电器时的安全，电压互感器的二次绕组必须在一点接地。因为接地后，当一次绕组和二次绕组之间的绝缘损坏时，可以防止仪表和继电器出现高压，危及人身安全。5.电压互感器的二次侧不允许短路。参考：百度百科——电压互感器

什么是电压互感器

电压互感器电压互感器是一种带有铁芯的变压器。主要由一、二次线圈、铁芯和绝缘组成。当在初级绕组上施加电压U1时，在铁芯中产生磁通量，根据电磁感应定律，在次级绕组中产生次级电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压的比值，从而可以构成不同比值的电压互感器。电压互感器将高压按比例转换成低压，即100V。电压互感器的一次侧连接到一次系统，二次侧连接到测量仪表和继电保护。主要是电磁式(电容式电压互感器应用广泛)，还有其他非电磁式的，比如电子式、光电式。工作原理其工作原理与变压器相同，基本结构是铁芯、一次绕组和二次绕组。其特点是容量小且恒定，正常运行时接近空载状态。电压互感器本身的阻抗非常小。一旦二次侧短路，电流会急剧增加，烧坏线圈。因此，电压互感器的一次侧连接有熔断器，二次侧可靠接地，避免一次侧和二次侧绝缘损坏时，二次侧对地高电位造成的人身和设备事故。测量电压互感器一般采用单相双线圈结构，其一次电压为被测电压(如电力系统的线电压)，可单相使用，也可两个按V-V形连接三相使用。实验室中使用的电压互感器通常在一次侧有多个抽头，以满足测量不同电压的需要。用于保护接地的电压互感器还有第三个线圈，称为三线圈电压互感器。三相的第三个线圈连接成一个开口三角形，开口三角形的两个引出端与接地保护继电器的电压线圈连接。正常运行时，电力系统三相电压对称，第三线圈上三相感应电动势之和为零。一旦发生单相接地，中性点偏移，开口三角形的端子之间会出现零序电压使继电器动作，从而保护电力系统。当线圈中出现零序电压时，相应的铁芯中就会出现零序磁通。因此，本三相电压互感器采用侧轭式铁芯(10KV及以下)或三台单相电压互感器。对于这种变压器，对三次线圈的精度要求不高，但要求有一定的过励磁特性(即当一次电压增加时，铁芯中的磁通密度也会相应增加一个倍数而不被损坏)。注1。投入运行前，电压互感器应按规程规定的项目进行试验和检查。比如测量极性、接线组别、摇绝缘、核相序等。2.电压互感器的接线应保证其正确性。一次绕组应与被测电路并联，二次绕组应与所接测量仪表、继电保护装置或自动装置的电压线圈并联。同时要注意极性的正确性。3.连接在电压互感器二次侧的负荷容量应适当，连接在电压互感器二次侧的负荷不应超过其额定容量。否则，互感器的误差会增大，很难达到测量的精度。4.电压互感器的二次侧不允许短路。由于电压互感器的内部阻抗很小，如果二次回路短路，就会出现大电流，损坏二次设备，甚至危及人身安全。电压互感器可在二次侧配备保险丝，以保护自身免受二次侧短路的损坏。如果可能，应在一次侧安装保险丝，以保护高压电网免受变压器高压绕组或引线故障的影响，从而危及一次系统的安全。5.为了确保这一点

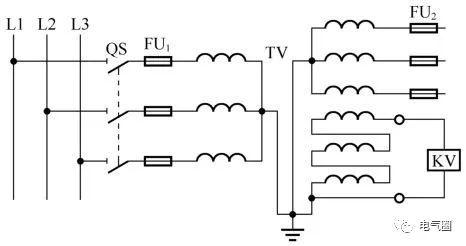

副边绝对不容许短路。 铭牌标志 电压互感器型号由以下几部分组成，各部分字母，符号表示内容： 第一个字母：J——电压互感器； 第二个字母：D——单相；S——三相 第三个字母：J——油浸；E——浇注； 第四个字母：数字——电压等级(KV)。 例如：JDJ-10表示单相油浸电压互感器，额定电压10KV。 额定一次电压，作为互感器性能基准的一次电压值。 额定二次电压，作为互感器性能基准的二次电压值。额定变比，额定一次电压与额定二次电压之比。 准确级，由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率(VA)表示。额定负荷，确定互感器准确级可依据的负荷值。 基本作用 电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。简单的说就是“检测元件”。 接线方式 电压互感器的接线方式很多，常见的有以下几种： （1） 用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式 （2） 用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。 （3）用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。 （4） 电容式电压互感器接线形式。 在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。 在3~60KV电网中，通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。必须指出，不能用三相三柱式电压互感器做这种测量。当系统发生单相接地短路时，在互感器的三相中将有零序电流通过，产生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路，零序电流很大，使互感器绕组过热甚至损坏设备。而在三相五柱式电压互感器中，零序磁通可通过两侧的铁芯构成回路，磁阻较小，所以零序电流值不大，对互感器不造成损害。 常见异常 （1）三相电压指示不平衡：一相降低（可为零），另两相正常，线电压不正常，或伴有声、光信号，可能是互感器高压或低压熔断器熔断； （2）中性点非有效接地系统，三相电压指示不平衡：一相降低（可为零），另两相升高（可达线电压）或指针摆动，可能是单相接地故障或基频谐振，如三相电压同时升高，并超过线电压（指针可摆到头），则可能是分频或高频谐振； （3）高压熔断器多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障； （4）中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障； （5）中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。

什么是电压互感器？

电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。电压互感器和变压器很相像，都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。线路上为什么需要变换电压呢？这是因为根据发电、输电和用电的不同情况，线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。这样不仅会给仪表制作带来很大困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压，那是不可能的，而且也是绝对不允许的。电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电的隔离。电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器，原理线路如图所示。因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。回复者：华天电力
