钳型表（直流电流钳形表）

钳形表的使用方法

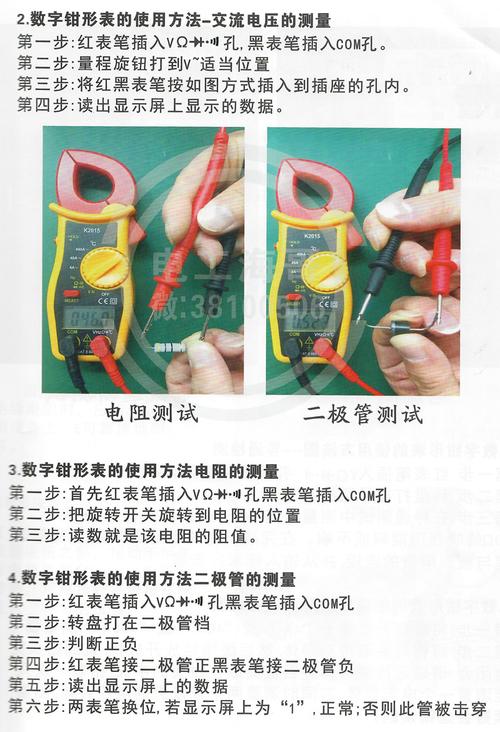

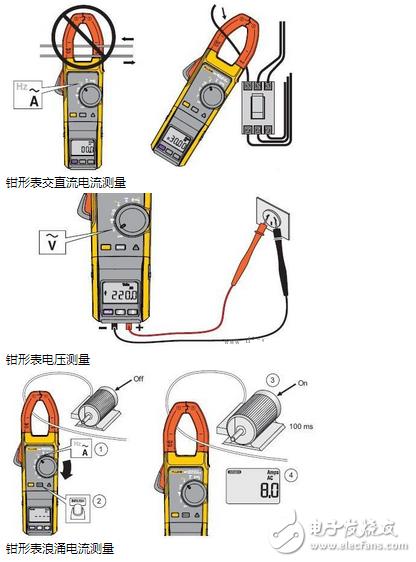

钳形电流表是一种用来测量运行电路中电流的仪器。它可以在不断开电源和电路的情况下，直接测量运行设备的工作电流。此外，它还可以测量交流和DC电压，电阻，并通过测试。钳形电流表有很多种，但形状基本相似，如图9-13所示。使用方法如下：图9-13钳形电流表(1)使用钳形电流表时的注意事项测量前，应估算初步测量电流，选择合适的量程。测量时，被测载流导线应放在钳口中心，以免产生误差。为了提高小电流导线测量的准确性，如果条件允许，可以将被测导线多绕几圈，然后放入钳口进行测量。实际电流值等于仪表读数除以导线匝数。如果测量过程中有噪音，则是钳口与导线接触不良，可以再次开合钳口。如果噪音仍然存在，可以在测量前用汽油清洁钳口。(2)测量操作方法交流电源测量。将开关转到ACA1000A。保持开关处于放松状态。按下扳机打开夹钳，夹住一根电线并读取数值。如果读数小于200A，将开关转到ACA200A以提高读数的准确性。交流和DC电压的测量。测量DC电压时，将开关转到DCV1000，测量交流电压时，将开关转到ACV750V，使开关处于放松状态。将红色探针连接到“v”端，黑色探针连接到“COM”端，然后将红色和黑色探针并联到被测电路上，读取的数值就是该电路的实际电压。电阻的测量。将开关转到适当的电阻范围。保持开关处于放松状态。按下红色探针的“v”端和黑色探针的“COM”端。将红色和黑色探针分别接在被测电阻的两端，读出的数值就是被测电阻的实际电阻值。注意：测量线路电阻时，线路应断电，连接到电阻的电容应放电。开关测试。将开关转到200，将红色探针连接到“v”端子，将黑色探针连接到“COM”端子。如果仪表中蜂鸣器鸣响，则红色和黑色探针之间的电阻小于502.5。

钳形表的具体使用方法是什么？

钳形电流表是一种用来测量运行电路中电流的仪器。它可以在不断开电源和电路的情况下，直接测量运行设备的工作电流。此外，它还可以测量交流和DC电压，电阻，并通过测试。钳形电流表有很多种，但形状基本相似，如图9-13所示。使用方法如下：图9-13钳形电流表(1)使用钳形电流表时的注意事项测量前，应估算初步测量电流，选择合适的量程。测量时，被测载流导线应放在钳口中心，以免产生误差。为了提高小电流导线测量的准确性，如果条件允许，可以将被测导线多绕几圈，然后放入钳口进行测量。实际电流值等于仪表读数除以导线匝数。如果测量过程中有噪音，说明钳口与导线接触不良，可以重新开合钳口。如果噪音仍然存在，可以在测量前用汽油清洁钳口。(2)测量操作方法交流电源测量。将开关转到ACA1000A。保持开关处于放松状态。按下扳机打开夹钳，夹住一根电线并读取数值。如果读数小于200A，将开关转到ACA200A以提高读数的准确性。交流和DC电压的测量。测量DC电压时，将开关转到DCV1000，测量交流电压时，将开关转到ACV750V，使开关处于放松状态。将红色探针连接到“v”端，黑色探针连接到“COM”端，然后将红色和黑色探针并联到被测电路上，读取的数值就是该电路的实际电压。电阻的测量。将开关转到适当的电阻范围。保持开关处于放松状态。按下红色探针的“v”端和黑色探针的“COM”端。将红色和黑色探针分别接在被测电阻的两端，读出的数值就是被测电阻的实际电阻值。注意：测量线路电阻时，线路应断电，连接到电阻的电容应放电。开关测试。将开关转到200，将红色探针连接到“v”端子，将黑色探针连接到“COM”端子。如果仪表中蜂鸣器鸣响，则红色和黑色探针之间的电阻小于502.5。

钳型表的钳形表的使用方法及注意事项

钳形电流表分为高压和低压两种，用于在不断开线路的情况下直接测量线路中的电流。使用方法如下：(1)使用高压钳形电流表时注意钳形电流表的电压等级，禁止用低压钳形电流表测量高压电路的电流。用高压钳表测量时，应由两人操作。下班人员还应填写第二种工作票。测量时，应戴绝缘手套，站在绝缘垫上。他们不应接触其他设备，以防止短路或接地。(2)手表计时时，要特别注意头部与带电部分保持安全距离。人体任何部位与带电体之间的距离不应小于夹式手表的全长。(3)在高压电路上测量时，禁止用导线将钳形电流表与另一只表连接。测量高压电缆相电流时，电缆头间距应大于300mm，绝缘应良好。只有当测量被认为方便时，才可以进行。(4)测量低压熔断器或水平布置的低压母线的电流时，测量前应将每相熔断器或母线用绝缘材料保护和隔离，以免造成相间短路。(5)电缆接地时，严禁测量。防止电缆头绝缘水平低引起的接地击穿爆炸危及人身安全。(6)钳形电流表测量完毕后将开关拉至最大量程，以免下次使用时不慎过流；应该保存在干燥的房间里。
