电流电压互感器（电压电流互感器）

什么是电流(电压)互感器

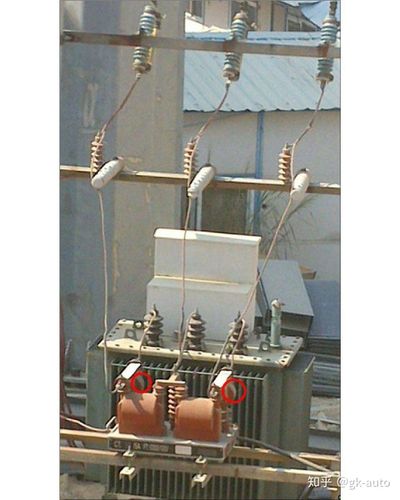

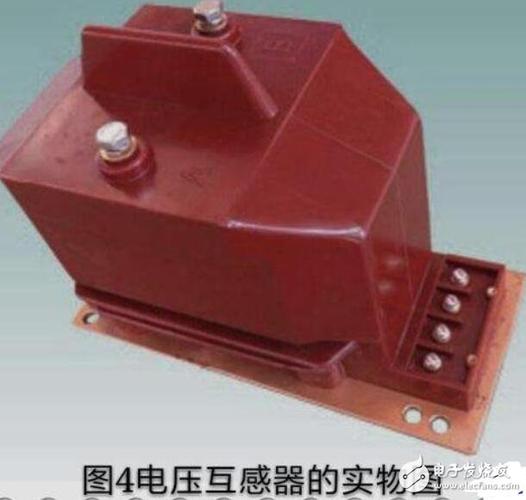

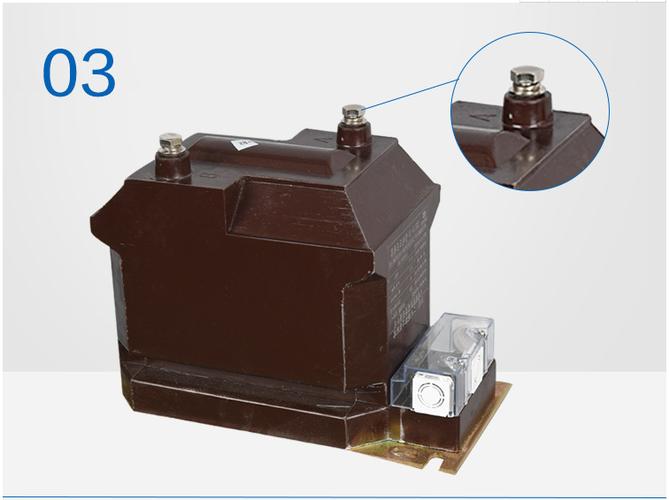

电压互感器也称为仪表互感器(PT)。它是将高压变为低压，并与原在相位上保持一定关系的仪器。其工作原理、结构和接线方式与变压器相同，但容量较小，通常只有几十或几百伏安。其目的是将高压按一定比例降低，使低压线圈能准确反映高压值的变化，解决高压测量的困难。同时，由于它可靠地隔离了高压，保证了测量人员、仪器和保护装置的安全。另外，电压互感器的二次电压为100V，可以规范仪表和继电器。电流互感器也称为仪表转换器(CT)。它是一种将高电压、大电流转换成低电压、小电流的仪器。它的工作原理类似于变压器，是利用短路状态下变压器的电流与匝数成反比的原理制成的。其初级线圈的匝数少，而次级线圈的匝数多。电流互感器将高压大电流按一定比例降低为低压小电流，供给各种仪表和继电保护装置的电流线圈。这不仅可靠地隔离了高压，而且确保了人员和设备的安全。另外，电流互感器的二次额定电流为5A，增加了使用的方便性，规范了仪表和继电器的制造。

“电压互感器” 和 “电流型电压互感器”有什么区别？

主要区别是正常运行时工作状态差别很大，具体表现为：1)二次电流互感器可以短路，但不能开路；二次电压互感器可以开路，但不能短路；2)与二次侧的负载相比，电压互感器的一次内部阻抗很小，可以忽略不计，因此可以认为电压互感器是电压源；但是电流互感器的一次电阻很大，可以认为是一个电阻无穷大的电流源。3)电压互感器正常运行时磁通密度接近饱和值，故障时磁通密度下降；电流互感器正常工作时，磁通密度很低，但短路时，一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。

电压互感器内有电流吗？

高压侧有电流，接负载后低压侧有电流。电压互感器与高电阻负载相连，因此电流很小。负载不能超过额定容量，否则误差大，电流过大会烧坏(设计是小电流，电线细)。
