编码器（编码器多少钱一个）

编码器是什么意思

编码器是将信号(如比特流)或数据编译成可用于通信、传输和存储的信号的装置。编码器将角位移或线位移转换成电信号，前者称为码盘，后者称为码盘。根据读取方式，编码器可分为接触式和非接触式。根据工作原理，编码器可分为增量式和绝对式。增量式编码器将位移转换成周期性的电信号，然后将这个电信号转换成计数脉冲，脉冲的个数表示位移。绝对式编码器的每个位置都对应一定的数字编码，因此其指示值只与测量的起始和终止位置有关，与测量的中间过程无关。编码器可以分类如下。1.可按码盘的雕刻方式分类：增量式：是指单位每转动一个角度就发出一个脉冲信号(正弦和余弦信号也发出，然后对频率较高的脉冲进行斩波)。通常输出A相、B相和Z相，A相和B相是延迟1/4周期的脉冲输出。根据延时关系，可以区分正负信号，取A相和B相，可以区分正负信号。z相是单圈脉冲，即每圈发射一个脉冲。(2)绝对值型：对应一个圆，每个参考角度发出一个唯一的与角度对应的二进制值，外部的圆记录装置可以记录和测量多个位置。2.按信号输出类型可分为电压输出、集电极开路输出、推挽互补输出和长线驱动输出。3.按编码器的机械安装形式分类：(1)轴式：轴式可分为夹紧法兰式、同步法兰式和伺服安装式。(2)衬套型：衬套型可分为半空型、全空型和大孔径型。4.根据编码器的工作原理，可分为光电式、磁电式和触刷式。参考：百度百科-编码器

编码器有什么作用

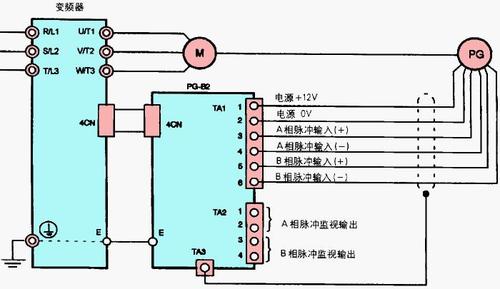

编码器是一种旋转传感器，将旋转位移转换成一系列数字脉冲信号。这些脉冲可以用来控制角位移。如果编码器与齿轮杆或螺杆结合，它也可以用来测量线性位移。编码器产生的电信号由数控CNC、可编程逻辑控制器PLC和控制系统进行处理。这些传感器主要用于以下几个方面：机床、材料加工、电机反馈系统和测控设备。ELTRA编码器采用光电扫描原理进行角位移转换。该读数系统基于径向刻度盘的旋转，该刻度盘由交替的透明窗口和不透明窗口组成。该系统由红外光源垂直照射，使光线将光盘上的图像投射到接收器的表面，接收器上覆盖着一层光栅，称为准直器，具有与光盘相同的窗口。接收器的工作是感应光盘旋转引起的光线变化，然后将光线变化转化为相应的电学变化。一般旋转编码器也能得到一个速度信号，要反馈给变频器，调整变频器的输出数据。扩展资料：根据检测原理，编码器可分为光学式、磁性式、电感式和电容式。根据校准方法和信号输出形式，可分为增量式、绝对式和混合式三种。REP(光电编码器)是利用光栅衍射原理实现位移-数字转换，通过光电转换将输出轴上的机械几何位移转换成脉冲数字量的传感器。常见的光电编码器由光栅盘、发光元件和光敏元件组成。实际上，光栅是一个刻有规则透光和挡光线条的圆盘。光敏元件接收的光通量与透光线同步变化，光敏元件的输出波形整形为脉冲信号，每转一次输出一个脉冲。根据脉冲的变化，可以精确地测量和控制设备的位移。参考来源：百度百科-En

1.根据码盘的雕刻方式不同分类：(目前编码器分类的方法有很多种，只说常用的分类)

(1)绝对值编码器：其圆形码盘上径向有若干个同心的码盘，每个轨道由透明和不透明交替的扇区组成。相邻码盘的扇区中的树是双重的，并且码盘上的码盘的数量是其二进制数字的数量。码盘的一侧是光源，另一侧是对应每个码盘的感光元件。当码盘处于不同位置时，每个光敏元件根据是否发光来转换相应的电平信号。

(2)增量式编码器原理：转轴每转动规定的单位角度，就会发出一个脉冲信号(正弦信号也发出，然后细分为斩波更高的脉冲)，通常是A、B、C三相输出。A、B相脉冲输出延时4个周期，根据延时关系可以判断正反转。利用A相和B相的上升沿和下降沿，可以实现2倍或4倍。Z

2.编码器机械安装形式的分类：

(1)轴型和非轴型可分为夹紧法兰式、同步法兰式、伺服安装式等。

(2)轴套式轴套式可分为半空型、全空型和大孔径型。

3.编码器的应用：

编码器主要应用于数控机床及机械配件、机器人、自动装配机、自动生产线、电梯、纺织机械、缝纫机械、包装机械(定长)、印刷机械(同步)、木工机械、塑料机械(定数)、橡塑机械、绘图仪、测角仪、疗养雷达等。

如何实现伺服控制？

1.伺服主要靠脉冲定位。基本上可以理解为，伺服电机接收到一个脉冲，就会旋转一个脉冲对应的角度，从而实现位移，因为伺服电机本身就有发射脉冲的能力。

的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。 直流伺服电机分为有刷和无刷电机。有刷电机成本低，结构简单，启动转矩 更多10条 
