铁氟龙高温喷涂（铁氟龙喷涂）

铁氟龙怎么喷涂拜托各位大神

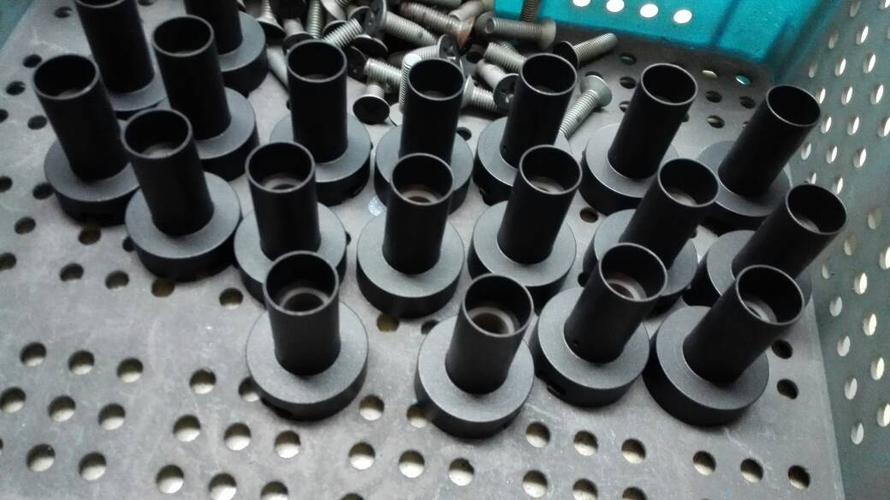

喷涂特氟隆有两种方式：一是分散涂布。分散包衣的加工方法是湿法加工方法，使包衣材料均匀分布在溶剂中形成分散体(固体物质混合在液体中)。这种混合物被高压空气雾化，喷在工件表面。步骤如下：1 .工件的准备。为了在工件表面获得足够的表面附着力，必须首先去除待涂覆表面上的所有油脂。我们用有机溶剂溶解油脂，加热到400C左右，使其完全挥发。接下来，工件被清洁，并通过喷砂使其表面粗糙。涂层与工件表层之间的结合能力可以通过施加结合助剂(底漆)来提高。2.(湿)分散涂层喷涂。涂层材料应均匀。涂层厚度取决于所采用的涂层系统；涂层的厚度可以从几微米到200微米(0.2毫米)不等。3.烘干。在烘箱中加热湿涂层，并将温度控制在100C以下，直到大部分溶剂蒸发。4.烧结。在这一烧结步骤中，工件被加热到更高的温度，直到发生不可逆的反应：涂层材料熔化并与粘合剂形成网状结构。第二，粉末涂装。粉末加工方法是干法加工，这里使用的涂层材料是极细的固体颗粒。利用这种涂覆方法，可以避免使用溶剂和随后在附着涂层时的发散现象。采用适当的加工方法使微粉涂层颗粒附着在工件上。随后，包覆的微粉在烘箱中熔化。步骤如下：1 .工件的准备。为了在工件表面获得足够的表面附着力，必须首先去除待涂覆表面上的所有油脂。我们用有机溶剂溶解油脂，加热到400C左右，使其完全挥发。接下来，工件被清洁，并通过喷砂使其表面粗糙。涂层与工件表层之间的结合能力可以通过施加结合助剂(底漆)来提高。2.粉末喷涂。粉末颗粒被压缩空气吹出捕集器，在到达喷枪喷嘴的途中有一个静止区。由于粒子带相同的电荷，它们在飞行路径上相互排斥，形成均匀的云状喷雾。待喷涂的工件接地，从而在喷枪和工件之间形成静态区域。粉末颗粒被吸引到工件上并附着在工件上。3.融化粉末。在涂层技术中，高温喷涂和低温喷涂在原理上是有区别的。如果采用高温喷涂，基体材料的温度高于粉末材料的熔化温度，粉末颗粒被涂覆在其上。这样微粉就在喷涂过程中熔化了。低温喷涂是一种基体温度低于粉末材料熔化温度的加工方法。然后在烤箱中融化。扩展资料：特氟隆，学名聚四氟乙烯(PTFE)，一般称为“不粘涂层”或“易清洗材料”。这种材料耐酸、耐碱、耐各种有机溶剂。它几乎不溶于所有溶剂。同时，聚四氟乙烯具有耐高温的特点，摩擦系数极低。因此，它可以作为清洗水管内层的理想涂料。参考资料来源：百度百科-聚四氟乙烯参考资料来源：百度百科-聚四氟乙烯涂料
