铁氟龙喷涂（铁佛龙喷涂）

特氟隆喷雾怎么涂？

摘要

一、分散包衣分散包衣的加工方法是将包衣材料均匀分布在溶剂中形成分散液，固体物质混合在液体中的湿法加工方法。这种混合物被高压空气雾化，喷在工件表面。

分散涂层的加工步骤分为以下步骤：3360

1.工件的准备

2.湿分散涂层喷涂

3.把…弄干

4.烧结

工件的准备

为了在工件表面获得足够的表面附着力，必须首先去除待涂覆表面上的所有油脂。我们用有机溶剂溶解油脂，加热到400C左右，使其完全挥发。接下来，工件被清洁，并通过喷砂使其表面粗糙。涂层与工件表面层之间的结合能力可以通过施加粘合剂添加剂和底漆来提高。

湿分散涂层喷涂

涂层材料应均匀。涂层厚度取决于所采用的涂层系统？涂层的厚度可以从几微米到200微米不等。0.2 mm？不等等。

干燥的

将湿涂层放入烘箱加热，温度控制在100以下？直到大部分溶剂蒸发。

烧结物

在这个烧结步骤中，工件被加热到更高的温度，直到发生不可逆的反应来形成涂层材料。

融合

用粘合剂添加剂形成网络结构。

二、粉末涂料

粉末涂层加工方法是干法加工吗？这里使用的涂层材料是极细的固体颗粒。通过采用这种涂覆方法，可以避免溶剂的使用和随后的涂层附着时的发散现象。通过适当的加工方法将微粉涂层颗粒附着在工件上，然后将涂覆的微粉在烘箱中熔化。粉末加工过程分为以下步骤：3360

1.工件的准备

2.喷粉

3.熔化粉末

工件的准备

为了使工件表层获得足够的表面附着力？必须首先清除待涂覆表面上的所有油脂。我们用有机溶剂溶解油脂，加热到400C左右，使其完全挥发。下一步，采用机械方式喷砂清理工件，使其表面变得粗糙。涂层和工件表面层之间的结合可以通过涂覆粘性底漆来改善。

能力。

喷粉

粉末颗粒被压缩空气吹出捕集器？在去喷枪喷嘴的路上？有一个区域有静电。由于粒子带相同的电荷，它们在飞行路径上相互排斥，形成均匀的云状喷雾。待喷涂的工件接地，从而在喷枪和工件之间形成静态区域。粉末颗粒被吸引到工件上？并附于其上。

粉末熔化

涂层技术中高温喷涂和低温喷涂在原理上是有区别的。如果在高温下喷涂基体，温度高于粉末材料的熔化温度，粉末颗粒被包覆在上面，使微粉在喷涂过程中熔化。低温喷涂是一种基体温度低于粉末材料熔化温度的加工方法。然后在烤箱中融化。

2021年5月17日咨询记录及回答

特氟隆喷雾怎么涂？

你好，亲爱的，请耐心等待。我在为你做一个调查。

一、分散包衣分散包衣的加工方法是将包衣材料均匀分布在溶剂中形成分散液，固体物质混合在液体中的湿法加工方法。这种混合物被高压空气雾化，喷在工件表面。

分散涂层的加工步骤分为以下步骤：3360

1.工件的准备

2.湿分散涂层喷涂

3.把…弄干

4.烧结

工件的准备

为了在工件表面获得足够的表面附着力，必须首先去除待涂覆表面上的所有油脂。我们用有机溶剂溶解油脂，加热到400C左右，使其完全挥发。接下来，工件被清洁，并通过喷砂使其表面粗糙。涂层与工件表面层之间的结合能力可以通过施加粘合剂添加剂和底漆来提高。

湿分散涂层喷涂

涂层材料应均匀。涂层厚度取决于所采用的涂层系统？涂层的厚度可以从几微米变化到2微米

在这个烧结步骤中，工件被加热到更高的温度，直到发生不可逆的反应来形成涂层材料。

融合

用粘合剂添加剂形成网络结构。

二、粉末涂料

粉末涂层加工方法是干法加工吗？这里使用的涂层材料是极细的固体颗粒。通过采用这种涂覆方法，可以避免溶剂的使用和随后的涂层附着时的发散现象。通过适当的加工方法将微粉涂层颗粒附着在工件上，然后将涂覆的微粉在烘箱中熔化。粉末加工过程分为以下步骤：3360

1.工件的准备

2.喷粉

3.熔化粉末

工件的准备

为了使工件表层获得足够的表面附着力？必须首先清除待涂覆表面上的所有油脂。我们用有机溶剂溶解油脂，加热到400C左右，使其完全挥发。下一步，采用机械方式喷砂清理工件，使其表面变得粗糙。涂层和工件表面层之间的结合可以通过涂覆粘性底漆来改善。

能力。

喷粉

粉末颗粒被压缩空气吹出捕集器？在去喷枪喷嘴的路上？有一个区域有静电。由于粒子带相同的电荷，它们在飞行路径上相互排斥，形成均匀的云状喷雾。待喷涂的工件接地，使得喷枪和工件

之间形成了一个带静电的区域。粉状微粒受工件吸引?并附着于其上。 粉料熔融 在涂层技术中高温喷涂和低温喷涂有原则性的不同。如采用高温喷涂基材的温度要高于粉体材料的熔融温度粉状微粒覆于其上，这样微粉在喷涂的过程中就已熔融。低温喷涂这种加工方法则是基材温度低于粉体材料的熔融温度。随后在烘炉中进行熔融 亲，您可以参考一下

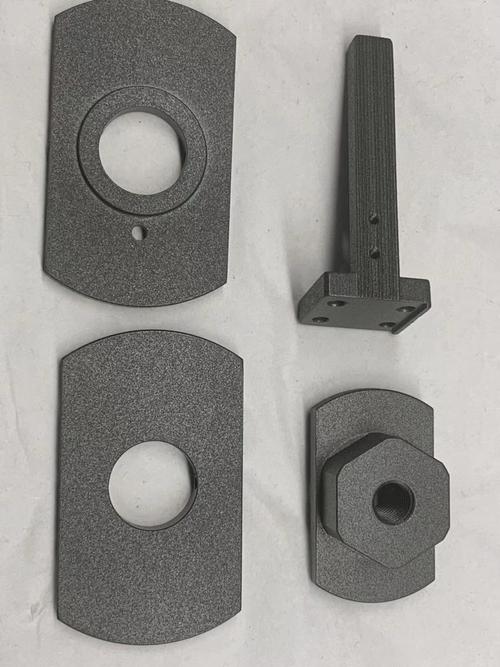

喷涂铁氟龙工艺特性

特氟龙喷涂高性能特种涂料是以聚四氟乙烯(皆为Teflon的译音)为基材的氟涂层，特氟龙喷涂高性能特种涂料是以聚四氟乙烯(皆为Teflon的译音)为基础的氟涂层。聚四氟乙烯喷涂涂料是一种集耐热性、化学惯性、优异的绝缘稳定性和低摩擦性于一体的高性能涂料，具有其它涂料无法比拟的综合优势。其应用的灵活性使得它几乎可以用于各种形状和大小。聚四氟乙烯喷涂可分为几种基本类型：聚四氟乙烯、FEP、PFA和ETFE。特氟龙喷涂PTFE：PTFE(聚四氟袭缺乙烯)不粘涂层可连续使用于260℃，摩擦系数极低，耐磨性好，在290℃时具有良好的化学稳定性。特氟龙喷涂FEP：FEP(氟化乙烯丙烯共聚物)不粘涂层在烘焙过程中熔融流动形成多孔膜，具有良好的化学稳定性和优异的不粘性能，使用温度为200℃。特氟竖羡龙喷涂PFA：PFA不粘涂层与FEP一样，在烘焙过程中形成多孔膜，其优点是连续使用温度高，使用温度260℃，硬度和韧性强，特别适合高温抗粘着性和耐化学性的应用。特氟龙喷涂ETFE：ETFE是一种乙烯-四氟乙烯共聚物。该树脂是一种坚韧的氟聚合物，能形成一层耐久的涂层，具有耐化学性，可在150℃时连续工作。特氟龙喷涂：一、分散涂层概述分散涂层的加工方法是将涂层材料均匀地分布在溶剂中形成分散的液体(固态物质混拍纤辩在液体中)。这种混合物被高压空气雾化，并在工件表面喷洒。二.(1)工件的准备为了在工件表面获得足够的表面粘着力，必须首先从要涂覆的表面上去除所有的油脂。我们用有机溶剂溶解油，加热到400°C左右，使其完全挥发。在下一步，工件被清理，表面是粗糙的喷砂。使用粘合剂(底漆)可以提高涂层与工件表面的结合能力。粉末喷涂粉末颗粒通过压缩空气从收集器中吹出，在到达喷枪喷嘴的过程中，有一个静电区。由于粒子携带相同的电荷，它们在飞行路径上互相排斥，形成均匀的云雾。待喷涂的工件被研磨，从而在喷枪与工件之间形成静电区域。粉末颗粒被工件吸引并附着在工件上。粉料熔融在涂层技术中，高温喷涂和低温喷涂有原则性的不同。如采用高温喷涂，基材的温度要高于粉体材料的熔融温度，粉状微粒覆于其上。这样微粉在喷涂的过程中就已熔融。(2)工件的制备为了使工件表层获得足够的表面附着力，必须首先除去待涂表面的全部油脂。我们使用有机溶剂溶解油脂并加温至约400°C使其完全挥发。下一步，采用喷砂处理的机械方式清洁工件并使其表面毛糙。可以通过应用粘接助剂(底漆)的方式来改善涂层同工件表层的结合能力。
