v型调节阀（气动v型调节阀价格）

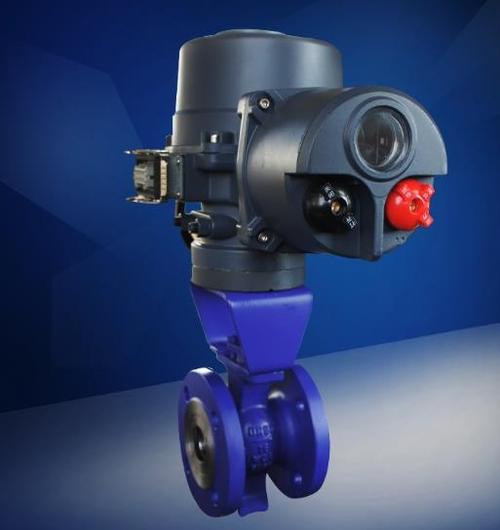

V 型电动调节球阀原理

概述电动V型调节球阀是一种旋转球阀，其阀芯座由金属或金属-聚四氟乙烯密封制成。它集球阀和蝶阀的最佳控制特性于一体，既可用作控制调节阀，又可用作切断阀。其主要特点是：(1)没有任何管接头的整体阀体不受管道或螺栓应力的影响，由于阀体没有管接头，耐压壳体不会受到压力突变的影响；(2)采用V型阀盖，即使在小流量或高粘度介质的情况下，也能在全范围内保证控制精度；(3)防漏耐用的阀座内衬聚四氟乙烯杯形或O形密封圈，外径为不锈钢芯。阀座采用大截面的钨钴硬质合金，并通过合金波纹弹簧进一步强化阀座结构；(4)阀门关闭时，V形缺口与阀座之间会发生楔形剪切作用，既有自洁功能又能防止球芯被卡住。特别适用于管道结垢、冻结或含有纤维和颗粒状固体的场合。状态气密性适用于高粘度、悬浮液、纸浆等不洁及纤维状介质的场合。它与执行机构直接连接，具有结构紧凑、体积小、重量轻、阻力低、动作稳定可靠等优点。执行机构根据用户要求，配有UNIC、PSQ、HQ、DHL等电子电动执行机构或GTX、AL等气动活塞执行机构。调节阀用于调节介质的流量、压力和液位。根据调节位置的信号，自动控制阀门的开度，从而实现介质流量、压力和液位的调节。有电动控制阀、气动控制阀和液压控制阀。调节阀由电动执行机构或气动执行机构和调节阀组成。调节通常分为直通单座式和直通双座式。后者具有流通能力大、不平衡小、运行稳定等特点，通常特别适用于流量大、压降高、泄漏量小的场合。流通能力Cv是调节阀的主要参数之一。调节阀的流通能力定义为：当调节阀全开，阀门两端压差为0.1MPa，流体密度为1g/cm3时，调节阀在流路中每小时的流量称为流通能力，也称为流量系数。用Cv表示，单位为t/h，调节阀的流量特性是在阀门两端压差保持不变的情况下，流经调节阀的介质的相对流量与其开度的关系。调节阀的流量特性为线性、等百分比和抛物线。三个通量特征的意义如下：1 .等百分比特性(对数)。等百分比特性的相对冲程与相对流量没有线性关系。在冲程的每一点，单位冲程的变化引起的流量变化与该点的流量成正比，流量变化的百分比相等。所以它的优点是流量小的时候流量变化小，流量大的时候流量变化大，也就是在不同的开度下具有相同的调节精度。(2)线性特性(linearity)。线性特性的相对行程与相对流量成线性关系。单位行程变化引起的流量变化是恒定的。当流量较大时，流量相对值变化不大；当流量较小时，流量的相对值变化较大。3)抛物线特性，流量按冲程两侧成比例变化，具有线性和等百分比特性的中间特性。从以上三个特性的分析可以看出，就其调节性能而言，等百分比特性最好，其调节性能稳定良好。抛物线特性比线性特性具有更好的调节性能，因此

气动V型调节球阀是新开发的硬密封和四氟密封调节球阀。采用片簧加载的滑动阀座结构，使阀座与球体不会卡死或分离，密封可靠，使用寿命长。V型球阀的阀芯设计成带有特殊开关的V型缺口，具有流量大、压力损失小、关断特性准确和控制功能，流量特性近似等百分比。阀口采用V型球面结构，彻底解决了阀腔易沉积介质的问题。主要特点：1。结构紧凑，体积小，可垂直和水平安装等。2.出色的调节特性：V形球阀具有近似等百分比的固有流量特性和高达300: 1的可调比率。因此，V型阀可以在很大的变化范围内提供精确的控制。3.最大流量：由于其流线型外形和全直角旋转控制，最大流量极高，过流能力极大，流阻小，因此可以使用更小更经济的阀门尺寸。4.v型球阀采用双轴延时轴承结构，机械稳定性高，启动扭矩小，保证了阀门良好的灵敏度和感应速度。5.最大可靠性(安全性):阀体是一个整体，坚固耐用，运行不受管道压力影响，可避免阀体泄漏。6.金属阀座密封性能优异：V型球阀采用活动金属阀座，具有自补偿功能，密封性能优异，使用寿命长。在流向上，泄漏量10-6额定流量系数。7.超强剪切能力：V型球阀采用金属硬密封结构。V型球阀阀芯与金属阀座在旋转过程中，V型槽口与阀座之间产生强大的剪切力，可切断纤维等杂质，并具有自洁功能，避免卡阀。8.可选用我公司生产的气动、电动、气动调节、电动调节。

气动V型调节球阀的特点和选型
