圆度仪（椭圆度怎么测量）

圆度仪的基本介绍

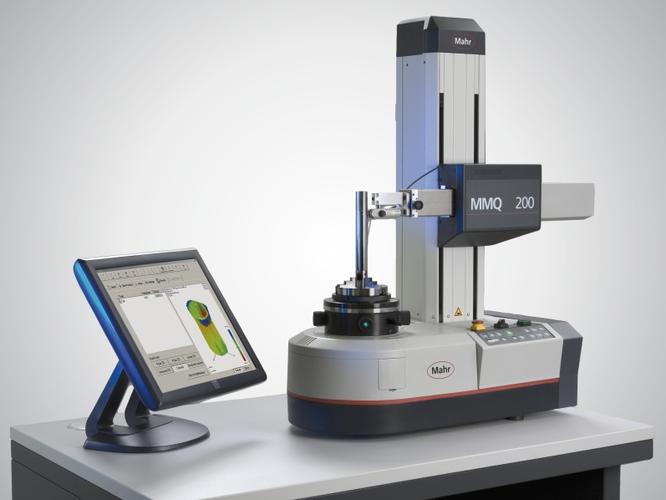

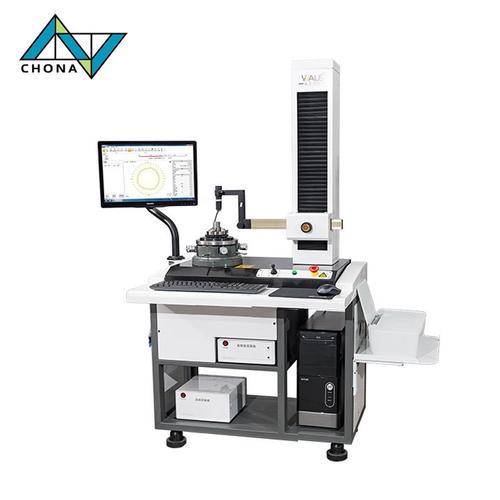

圆度测量仪是利用旋转轴法测量工件圆度误差的测量工具。圆度仪分为传感器旋转式和工作台旋转式两种。测量时，被测零件与精密轴系同心安装，精密轴系有电感式长度传感器或工作台，做精密圆周运动。圆度仪由传感器、放大器、滤波器和输出装置组成。如果仪器配有计算机，计算机也包含在该系统中。圆度仪是测量零件回转面(轴、孔或球面)圆度的精密仪器。通常有两种：小台式，工件装在旋转工作台上，测头装在固定立柱上；大落地式，工件装在固定工作台上，测头装在旋转主轴上。测量时，测头与工件表面接触，仪器的旋转部分(工作台或主轴)旋转一周。由于旋转部分支撑轴承的精度极高，测头旋转时会在被测表面产生高精度的圆形轨迹。被测表面的不圆度导致测量头移动，该移动被转换成电信号(或气体信号)。放大后可自动记录在圆形记录纸上，直接读出各部位的不圆度，可用于评定精度和工艺分析。广泛应用于精密轴承、机床和仪器制造行业。上海君准仪器设备有限公司是一家集研发、生产、销售为一体的综合性企业。d、制造、销售和服务。公司的数字气动圆度仪通过为每个被测零件定制测头系统，更加方便、快捷、准确地测量圆度。在测量速度和精度上具有无可比拟的优势，明显降低了圆度仪的采购成本。因此广泛应用于轴承、发动机缸套、空气压缩机、油泵油嘴、汽车、船舶、航空航天等精密加工行业。工作原理：圆度仪采用半径测量法，以旋转方式工作。圆度仪的旋转轴采用高精度气浮主轴作为测量基准；圆度仪的电气部分由先进的计算机、精密圆光栅传感器和精密电感式位移传感器组成，测量角度和径向位移，保证测量工件角位移和径向值的精度。圆度测量软件基于中文版WinXP操作系统平台，完成数据采集、处理和测量数据管理。备注：1。每天开机后，用酒精(无水酒精，99.97%)清洗大理石工作台和立柱的大理石部分。注意：不要用酒精擦拭传动箱外壳，因为外壳部分表面喷有油漆，容易发生化学反应，用酒精擦拭后容易影响美观。2.注意大理石工作台的T型槽、立柱的螺杆、立柱的导轨(立柱后面的金属部分)的防锈。注意定期涂防锈油，尤其是长假期间。具体方法：可以在以上地方喷WD40。五分钟后，用无尘纸擦拭多余的WD40。3.不使用时，应取下探针并放在专用的探针盒中。4.有必要定期检查电源的电压。请用户设备维护专业人员配合。具体方法：检查电压值是否在110 ~ 240 V之间，电压波动是否在允许范围内，L-火线、N-零线、E-连接线的相序和电压是否正确。5.是否有外接电源的UPS不间断电源保护装置(必须安装)，以防止输电和突然停电造成的峰值电压损坏控制箱内的电路板、电脑和电子元器件。6.仪器的环境温度和湿度是否在允许的范围内。工作环境温度范围：15-30摄氏度，温度梯度变化允许范围：小于2摄氏度(一般环境要求，如加工现场)；工作环境温度

当它绕主轴中心旋转时，可以测量零件微小的不圆度误差。(3)具有连续指令或记录的装置。以便记录零件的实际轮廓用于分析和评估。

圆度仪的介绍

圆度仪是用转轴法测量工件圆度误差的测量工具。圆度仪分为传感器旋转式和工作台旋转式两种。测量时，被测零件与精密轴系同心安装，精密轴系有电感式长度传感器或工作台，做精密圆周运动。圆度仪由传感器、放大器、滤波器和输出装置组成。如果仪器配有计算机，计算机也包含在该系统中。上海君准仪器仪表有限公司；装备有限公司是一家集研发、生产、销售为一体的综合性企业。d、制造、销售和服务。公司的数字式气动圆度仪通过为每个被测零件定制测头系统，可以更方便、快捷、准确地测量圆度。在测量速度和精度上具有无可比拟的优势，明显降低了圆度仪的采购成本。因此广泛应用于轴承、发动机缸套、空气压缩机、油泵油嘴、汽车、船舶、航空航天等精密加工行业。圆度分析仪产品特点：1、圆度分析2、真彩色触摸屏显示3、中文菜单、操作简单4、个性化显示、简单易学5、报警提示溯源圆度分析仪参数规格：1、仪器型号：MC402R2、货号：117-7043、显示类型：触摸屏、6万色TFT真彩色4、显示屏：7英寸、800 S为公差值、单位为m10、外形尺寸为240*230*210mm11、重量为5

圆度仪的工作原理

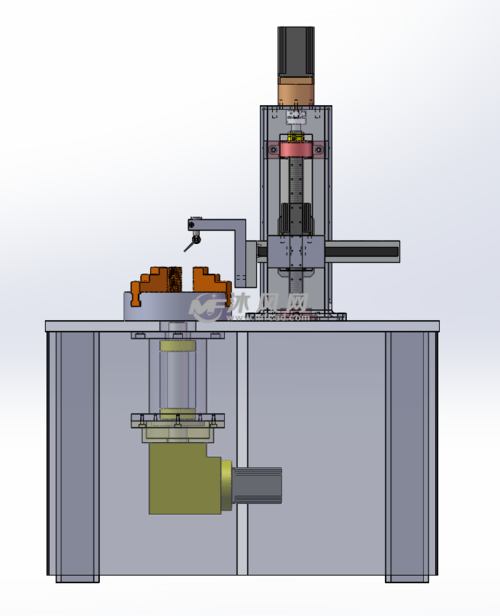

圆度仪采用半径测量法，以旋转方式工作。圆度仪旋转

转轴系采用高精度气浮主轴作为测量基准；该圆度仪电器部分由高级计算机及精密圆光栅传感器、精密电感位移传感器组成，圆光栅传感器、精密电感位移传感器计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；圆度仪测量软件采用基于中文版WinXP操作系统平台的圆度测量软件，完成数据采集、处理及测量数据管理等工作。 日本Mitutoyo圆度仪 型号技术参数 RA-120P RA-220 RA-1600 RA-2200AS/DS/AH/DH RA-H5200AS/AH RA-2200CNC RA-H5200CNC 工作台有效此慎碰直径 150mm 150mm 150mm 235mm　　(DS,DH:200mm) 300mm 235mm 235mm 最大测量直径 280mm 280mm 280mm 300nn 400mm 256mm 300mm 最大工件直径 440mm 470mm 560mm 580mm 680mm 580mm 680mm 垂直移动 280mm 300mm 300mm　　(AH,DH:500mm) AS:350mm　　AH:550mm 300mm　　(高立柱型500mm) 350mm　　(高立柱型550mm) 测量范围 ±1000μm ±400/40/4μm ±400μm　　（跟踪范围:±5μm) ±400/40/4μm 转速 6rpm 4,6,10rpm 2,4,6,10rpm 2,4,6,10rpm 2,4,6,10rpm 2,4,6,10rpm 承载 25kg 30kg 80kg 30kg 80kg　　（自动调心:65kg） 净重　　（主体孝旦+空气调节机） 32+2kg 151+2kg 170kg 180kg　　(AH,DH:220kg) AS:650kg　　AH:670kg　　防震台架:170kg 180kg　　(高立柱型200mm) 650kg　　(高立柱型670mm)　　防震台森谈架:170kg 径向精度（μm）　　（H为测量高度mm） 0.04+6H/10000 0.02+6H/10000 0.02+3.5H/10000 电源 AC 220V±10% 50Hz 等可选 外形尺寸 中型台式 大型台式
