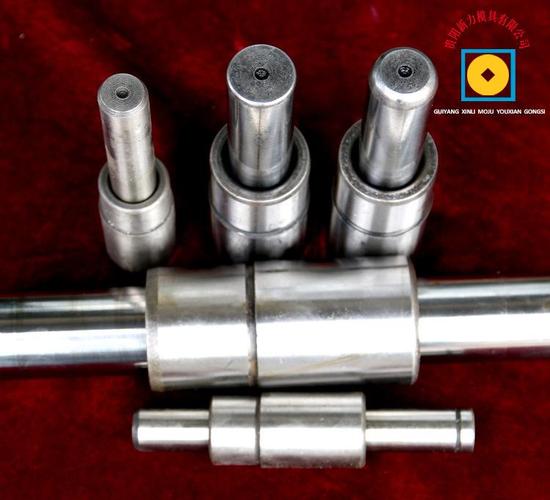

外导柱组件（导柱）

模具中的导柱、导套的作用是什么？

模具中的“导柱”也叫“导柱”，其作用是导向。模具导向装置的作用是引导上模和下模在正确的位置配合。最常见的导向装置是导柱导套。此外，大型模具可设置导向板，微型模具可设置导向管，其功能与导柱和导套相同。一般有轴承钢、热作模具钢、易车削铁等。用于导柱，大量使用轴承钢SUJ2，大大增强了导柱在导向性能上的耐久性和互换性。由外导柱组件和带导柱组件的内导柱组件组成，具有漂亮的金属光泽。扩展资料：导柱圆度要求高，打中心孔主要是用外圆磨床磨削外径，因为用外圆磨床磨削裤子外径时，要把中心压在中心孔上才能转动导柱再磨削。一般模具的斜导柱角度为20度或25度。一般采用裂纹头20度的。如果滑块移动的距离稍长，可以采用25度的。如果距离较长，应采用液压或气动方法。由于外圆柱面尺寸公差高，表面粗糙度值Ra小，采取的措施是：加工阶段划分、机床选择、切削用量控制要求与内圆柱面相同。另外，工艺路线是：粗车-半精车-粗磨-精磨。参考来源：百度百科-导读帖

外导柱有何用途

外导柱组件在：模具上下模合拢时起到初始导向的作用。广泛用于各种冲压模具(金属模具、电子连接器模具等)的模架导向。)和高速级进模(翅片模、定子和转子硅钢片模等。).导向套通过过盈配合、压入配合、厌氧胶粘接和环氧树脂粘接安装在模板上，导向柱与模板过盈配合。根据对模板刚度的要求由高到低，分别是滑动导柱、高刚度滚珠导柱和滚珠导柱等。根据导柱和导套的抗咬合性，顺序为高刚性滚珠导柱、滚珠导柱、滑动导柱。综合刚性、抗咬合性和价格，J-Min帆使用最多的是高刚性球导柱和球导柱。

导柱的作用是有哪些？

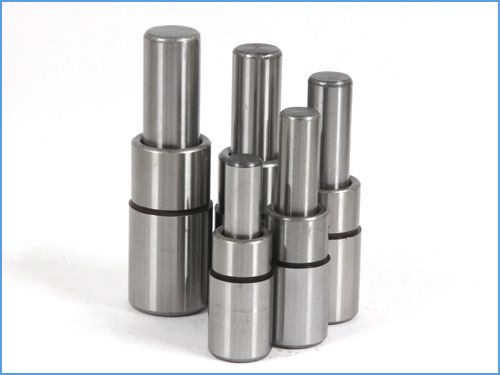

导柱是与模具中的部件结合使用的导向元件，以确保模具以精确的定位移动并引导模具的行程。一般是带肩的圆柱形，一般有油槽。导柱，英文导杆或导销- 〖机械模具〗-〖模具术语〗导柱的材质一般为轴承钢、热作模具钢、易翻铁等。并广泛采用轴承钢SUJ2，大大增强了导柱在导向性能上的耐久性和互换性。由外导柱组件和带导柱组件的内导柱组件组成，具有漂亮的金属光泽。导柱：HRC58-62热处理；导柱表面粗糙度为：Ra0.8和Ra1.6，油槽数量随导柱长度增加而增加，最大油槽一般为8条。一般有轴承钢、热作模具钢、易车削铁等。用于导柱，大量使用轴承钢SUJ2，大大增强了导柱在导向性能上的耐久性和互换性。导柱根据使用场所的不同分为：汽车模具导柱、独立导柱、模架导柱、出料板导柱。根据导向方向不同，有：滑动导柱(SGP)和滚动导柱(SRP)。根据安装方式不同，可分为：装卸导柱和压入导柱。斜导柱C段的长度很重要，它的长度控制着滑块的运行距离S。其实斜导柱长度的计算是基于三角函数的。我们可以把它简化成一个三角形，这样便于用“三角函数”来求
