导柱（导柱导套的作用是什么）

导柱是什么，有什么分类？

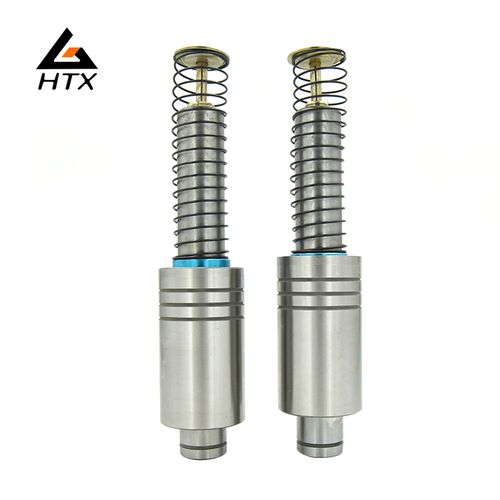

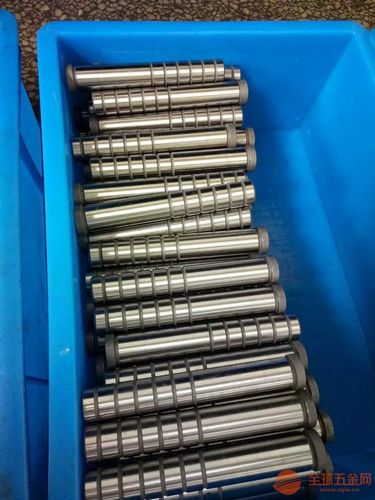

导柱是与模具中的部件结合使用的导向元件，以确保模具以精确的定位移动并引导模具的行程。一般是带肩的圆柱形，一般有油槽。导柱，英文Guiderod或Guidepin - 〖机械模具〗-〖模具术语〗导柱的材料一般为轴承钢、热作模具钢、易车削铁等。并广泛采用轴承钢SUJ2，大大增强了导柱在导向性能上的耐久性和互换性。由外导柱组件和带导柱组件的内导柱组件组成，具有漂亮的金属光泽。导柱，根据使用场所的不同，分为：汽车模具导柱、独立导柱、模架导柱、卸料板导柱。根据导向方向不同，可分为滑动导柱(SGP)和滚动导柱(SRP)。根据安装方式的不同，可分为：装卸导柱和压入导柱。导柱热处理：HRC 58-62；导柱表面粗糙度：Ra0.8，Ra1.6导柱和油槽的数量随着导柱的延长而增加，一般最多8个。导柱的圆度要求很高。打中心孔主要是为了用外圆磨床磨削外径，因为用外圆磨床磨削外径时，要将中心压在中心孔上，使导柱旋转后再磨削。

导柱的作用？

导柱是与模具中的部件结合使用的导向元件，以确保模具以精确的定位移动并引导模具的行程。一般有轴承钢、热作模具钢、易车削铁等。用于导柱，大量使用轴承钢SUJ2，大大增强了导柱在导向性能上的耐久性和互换性。外导柱组和内导柱组件组成外导柱组，具有漂亮的金属光泽。导柱的圆度要求很高。打中心孔的主要目的是用外圆磨床磨削外径，因为用外圆磨床磨削外径时，要将中心压在中心孔上，使导柱旋转后再磨削。导柱热处理：HRC 58-62；导柱表面粗糙度：Ra0.8、Ra1.6导柱一般为带肩圆柱形，一般有油槽。油槽数量随着导柱长度的增加而增加，一般最多为8个。汽车标准件中的导套常用于钻孔和镗孔。一般钻孔用钻套，镗孔用刀杆导套。其作用是防止钻头或刀杆在切削过程中跑偏，从而提高被加工孔的尺寸精度和位置精度。

导柱的作用是有哪些？

导柱是一种导向元件，与模具中的部件结合使用，以确保模具以精确的定位移动，从而引导模具的行程。一般是带肩的圆柱形，一般有油槽。导柱，英文导杆或导销- 〖机械模具〗-〖模具术语〗导柱的材质一般为轴承钢、热作模具钢、易翻铁等。并广泛采用轴承钢SUJ2，大大增强了导柱在导向性能上的耐久性和互换性。由外导柱组件和带导柱组件的内导柱组件组成，具有漂亮的金属光泽。导柱：HRC58-62热处理；导柱表面粗糙度为：Ra0.8和Ra1.6，油槽数量随导柱长度增加而增加，最大油槽一般为8条。一般有轴承钢、热作模具钢、易车削铁等。用于导柱，大量使用轴承钢SUJ2，大大增强了导柱在导向性能上的耐久性和互换性。导柱，根据使用场所的不同分为：汽车模具导柱，独立分类为导柱、模架导柱、出料板导柱。根据导向方向不同，有：滑动导柱(SGP)和滚动导柱(SRP)。根据安装方式不同，可分为：装卸导柱和压入导柱。斜导柱C段的长度很重要，它的长度控制着滑块的运行距离S。其实斜导柱长度的计算是基于三角函数的。我们可以把它简化成一个三角形，这样便于用‘三角函数’公式来计算轮枯。Set s是图中滑块的滑动距离s，角度x是图中的角度d。(这两个数字已经根据产品和模具设计的需要设定为固定值，是已知数字。)上图中长度L是相对于C的。h是滑块滑动到指定位置时模具打开的距离。这样算出来的值只是理想化的状态。事实上，滑块和倾斜导柱之间的间隙，它们上面的圆角以及其他因素都应该考虑在内。
