注射模（注射模具产品功能介绍）

典型注射模具有哪八大系统？

注塑模具一般由八个功能结构组成：(1)成型零件(2)合模导向机构(3)浇注系统(4)顶出脱模机构(5)侧向分型切断机构(6)排气结构(7)温度调节系统(8)支撑零件。成型零件3360这些零件主要决定产品的几何形状和尺寸，比如产品的内部形状。合模导向机构3360主要用于保证动模与定模或模具中其他零件的精确对准，从而保证产品形状和尺寸的准确性，避免模具中各零件的碰撞和干涉。浇注系统：是将注射机注射的塑料熔体引向封闭型腔的通道，对熔体在充模过程中的流动特性和注射成型质量有重要影响。顶出和脱模机构3360是用于从模腔中顶出塑料产品的装置。侧分型和侧抽芯机构：当塑料制品有侧凹或侧孔时，在开模和顶出制品之前，必须先将形成侧凹或侧孔的翻板模块或侧芯从制品中取出。侧向分型或侧向抽芯机构是为实现这种功能而设置的一套侧向移动装置。排气结构3360用于在塑料熔体的填充过程中排出模腔中的空气和塑料本身散发的各种气体，以防止它们引起截留燃烧缺陷。为了满足注塑工艺对模具温度的要求，调温系统保证了塑料熔体的填充和产品的固化成型。支撑部件：主要用于在注射模具中固定或支撑上述七种功能结构，例如成型部件。当支撑部件组装在一起时，它们可以形成模具的基本骨架。

注射模由哪几部分组成？各部分作用是什么？

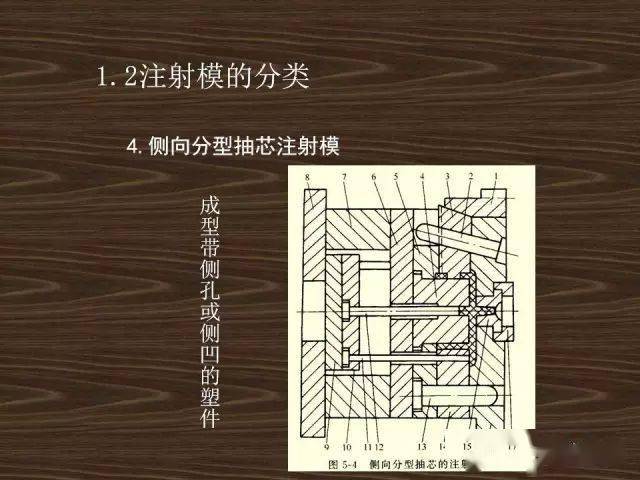

注射机构有很多种类型，但无论哪种模具结构，主要由以下几部分组成：1。成型零件凌建安包括定模腔、动模腔、型芯等零件。在注塑成型过程中，这类零件直接与塑料接触成型制品，对清洗和浸润的精度要求很高，是注塑模具的核心零件。1.定模腔定模腔也称阴模，主要是成型塑件的外形。2.动模腔动模腔又称冲头，主要是成型塑件的内部形状。3.型芯型芯一般固定在动模上，主要成型孔和特殊凹凸形状；塑料零件。二。浇注系统零件浇注系统零件主要包括定位环、浇口套等零件。主要作用是将注塑机料筒中的熔融塑料填充到模具型腔中，传递注射压力。1.浇口套浇口套是注塑模具的主要流道部件，一般嵌在定模中。2.定位环是一种定位装置，当模具安装在注塑模板上时，它确定注射机的喷嘴口和浇口套之间的相互位置。3.脱模系统零件的注塑模具的脱模机构是由顶针、顶针垫板、顶针固定板等推出塑件所需的全部结构零件组成。这类零件，在使用时，应便于塑料件脱离，不允许塑料件变形、开裂和划伤。其机构要求灵活可靠，易于更换和维护。1.顶针顶针是用于从模具型腔中推出塑料零件的杆。2.顶杆固定板顶杆固定板用于固定顶管机的顶杆、复位杆等零件。3.顶杆垫顶杆垫用于压住顶杆、顶管和复位杆零件，也是构成模具顶出系统和承受注射机顶杆受力的零件。4.复位杆(Reset lever)复位杆(reset lever)又称防顶出杆，是在顶出塑件的动作完成后，使推料系统返回原位的杠杆。5.限位钉支撑并调整推料机构，防止推板复位时推板与动模座之间有异物，影响推板返回最低位置，使塑件难以卸下。四。冷却和加热机构冷却和加热机构主要包括冷水喷嘴、水管通道、加热板等。主要是调节模具的温度，保证塑件的质量。五、结构件模具的结构件是主要固定成型零件，使之成为一体的零件。主要包括定模固定板、动模固定板、垫板、定模套、动模套等。1.定模固定板将定模部分与安装在注射机上的板固定连接，也是嵌有浇口套的支撑板。2.为了嵌入凹模或直接加工成型腔的板材，板材一般用于成型塑料件的内表面。3.为了嵌入移动模芯或直接加工成型板，塑料件的内表面通常形成有板。4.垫板是防止冲头或其他零件后退的支撑板。5.支撑板为了推动板块完成推动动作而形成一定活动空间的板块。不及物动词导向部分导向部分主要包括导柱和导套，主要起到定位和导向动模的作用。1.导柱是决定固定模板和移动模板相对位置的部件。2.对于导套和导柱的套件，导套一般应淬火以防止磨损。七。抽芯机构零件抽芯机构零件主要用于加工带有侧向凹凸和侧孔的零件，主要包括滑块型芯、斜导柱等零件。8.紧固件紧固件主要包括螺钉、销钉等标准件，其作用是连接和紧固所有零件，使其成为模具的整体脊。

压缩模与注射模有什么区别

主要的区别是，压缩模具没有浇注系统，熔化的塑料直接倒入型腔，使用压力机。注塑模具有一个浇注系统
