三坐标测量仪（手动三坐标测量仪）

三坐标测量仪干什么用的

即相互垂直的三把尺子构成Ducal坐标系的一个相位极限；监控形状和位置公差，并将其用于无图纸加工。在高精度测量中，微小的热量也会影响精度的稳定性，但是当出风口的孔径小于某个直径时，反而会在出风口周围形成冷凝效应！正是这种物理原理，利用欧通小孔排气的技术，使得冷凝效果正好抵消了测量中空气摩擦产生的微弱热量，使设备长时间保持温度稳定，从而保证了精度稳定！与花岗岩航空铝合金相比：1。铝合金材料的热膨胀系数大。一般航空铝合金制作的横梁和Z轴在使用几年后会有损伤，精度会发生变化。2.因为三坐标的平台是花岗岩结构，所以三坐标的主轴也是花岗岩做的。当主轴为花岗岩，横梁和Z轴为铝合金等其他材料时，由于温度变化时三个轴的热膨胀系数不均匀，测量精度会发生畸变而不稳定。三轴导轨采用四面环绕的全天然花岗岩矩形结构，配备高精度自清洁预应力空气轴承，是保证机器精度长期稳定的基础。同时轴的受力是沿轴向的，受力稳定均衡，有利于保证机器五金件的寿命。以上内容参考：百度百科-CMM

三坐标测量仪有哪些作用？

每一种设备都不能保证绝对的完美，总会有优劣之分。就像设计软件一样。程序员再厉害，也会有各种bug，需要不断测试升级，修补漏洞，让它发展的越来越好。虽然三坐标测量仪是一种高精度的测量仪器，是为了保证其他产品的质量，但是它也有它的优点和缺点。三坐标测量仪作为一种高精度的测量仪器，具有精度高的优点，可以达到1微米甚至更高。为了保证这么高的三坐标精度，优质品牌CMM的光栅尺精度达到了纳米级，思锐CMM使用的进口优质光栅尺精度达到了微米级。坐标测量机的另一个优点是它有许多测量功能。几乎各种尺寸测量和CMM都可以测量。通过构造特征，可以检测平面度、圆度、同心度等。瑞士全自动坐标测量机使用的测量行业标杆软件pc-dmis软件，也可以导入CAD数字模型进行离线检测，使坐标测量机不仅具有很多测量特性，还具有测量速度快、效率高的优点。三坐标测量仪的一个缺点是难以测量微小且易变形的工件。因为CMM是用测头进行接触式测量，如果工件太小，测头检测不到，或者工件是软而薄的材料，接触会变形等等。CMM不能用于测量。但是随着CMM的发展，这个缺点正在慢慢被弥补。目前，一些坐标测量机制造商已经开始推出复合坐标测量机，这是一种将非接触测量和接触测量相结合的新型测量仪器。

三坐标测量仪有哪几部分组成

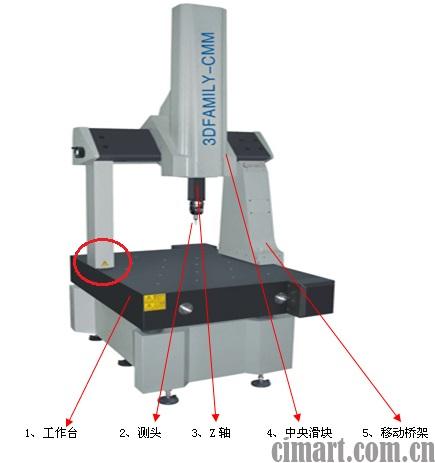

坐标测量机是一种测量仪器，坐标测量机的组成分为几个部分。主包包括以下几个部分：三坐标测量机可分为主机、测头和电气系统三部分。主机结构分为：1。框架是指坐标测量机的主要机械结构架。它是工作台、立柱、桥架、外壳等机械结构的集合。2.标尺系统是测量机的重要组成部分，是决定仪器精度的重要环节。CMM中使用的标尺有直线尺、精密丝杠、感应同步器、光栅尺、磁尺、光波波长。该系统还应包括数字显示电气设备。3.导轨是测量机实现三维运动的重要部件。测量机多采用滑动导轨、滚动轴承导轨和气浮导轨，气浮静压导轨是主要形式。浮动导轨由导轨体和气垫组成，部分导轨体和工作台合二为一。浮动导轨还应包括气源、稳压器、过滤器、气管、分流器等一套气体装置。4.驱动装置是测量机的重要运动机构，可实现机动和程控伺服运动功能。一般测停机使用的驱动装置有螺母、滚轮、钢丝、齿形带、齿条、光轴滚轮等。和由伺服电机驱动。直线电机驱动越来越多。5.平衡组件，主要用于Z轴框架结构。它的作用是平衡Z轴的重量，使Z轴上下运动无偏差无干扰，检测时Z向力测量稳定。如果安装在Z轴上的探头被更换，平衡力应重新调整以达到新的平衡。Z轴平衡装置包括重锤、发条或弹簧、气缸活塞杆等。6.转盘和配件。转台是测量机的重要组成部分，它增加了测量机的旋转自由度，方便了某些种类零件的测量。包括分度工作台、单轴转台、万能转台(两轴或三轴)和数控转台等。根据需要，CMM有许多附件。一般指自检用的基准水准尺、直角尺、步距规、标准球(或立方体)、千分尺和精密试样。
