三维坐标测量仪（激光三坐标测量仪）

三坐标测量仪的仪器简介

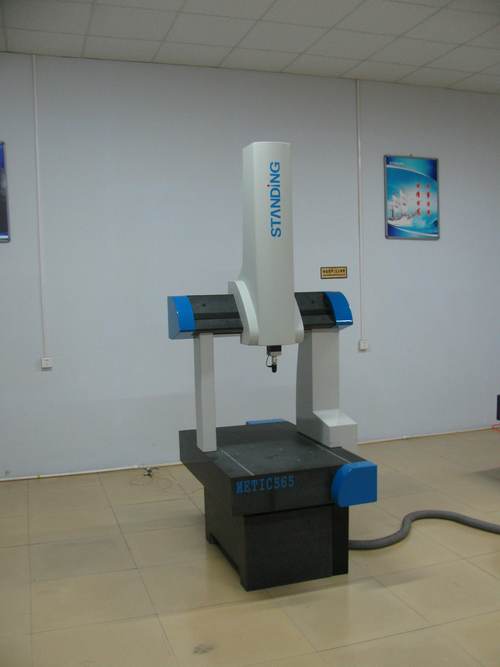

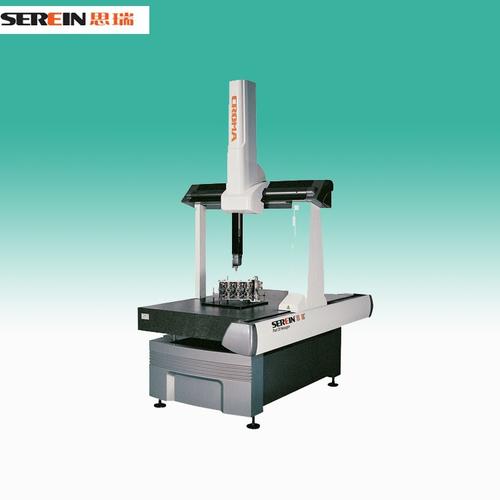

三坐标测量机是指能在一个六面体空间内显示几何形状、长度和圆划分的测量能力的仪器。也叫三坐标测量机或三坐标测量床。三坐标测量仪也可以定义为“具有可以在三个方向移动的探测器，并且可以在三个相互垂直的导轨上移动的仪器。这种探测器以接触或非接触的方式传递信号，三轴(如光栅尺)的位移测量系统通过数据处理器或计算机计算出工件的点(x，y，z)并测量各种功能”。坐标测量仪的测量功能应包括尺寸精度、定位精度、几何精度和轮廓精度。结构类型：三轴花岗岩，德国活动桥结构，四面环绕。传动方式：DC伺服系统预紧高精度空气轴承测长系统：雷尼绍开口光栅尺，分辨率0.1m测头系统：雷尼绍控制器，雷尼绍测头，雷尼绍测头机床平台：高精度(00级)花岗岩平台。工作环境：温度(202),湿度40%。温度梯度1/m，温度变化1/h气压：0.4 MPa-0.6 Mpa空气流量：25 L/min长度精度MPEE: 2.1 L/350(微米)探针球精度MPEP: 2.1微米三轴采用天然高精度花岗岩导轨，保证了整体相同的热力学性能，避免了三轴材料热膨胀系数不同带来的机器精度误差。与花岗岩航空铝合金1的比较。铝合金材料的热膨胀系数大。一般航空铝合金制作的横梁和Z轴在使用几年后会有损伤，精度会发生变化。2.因为三坐标的平台是花岗岩结构，所以三坐标的主轴也是花岗岩做的。当主轴为花岗岩，横梁和Z轴为铝合金等其他材料时，由于温度变化时三个轴的热膨胀系数不均匀，测量精度会发生畸变而不稳定。三轴导轨采用四面环绕的全天然花岗岩矩形结构，配备高精度自清洁预应力空气轴承，是保证机器精度长期稳定的基础。同时轴的受力是沿轴向的，受力稳定均衡，有利于保证机器五金件的寿命。3.采用小孔出气专利技术，耗气量30L/Min，在轴承间隙形成冷凝区，抵消轴承运动摩擦产生的热量，增加设备整体热稳定性。仔细研究各个厂家的技术指标会发现，欧通精密的耗气量在30L/Min，而其他厂家的在50-150L/MIN之间。根据物理理论，气体在一定压力下通过圆孔时，会因气体摩擦而产生热量。在高精度测量中，微小的热量也会影响精度稳定性，但当出风口直径小于某一直径时，反而会在出风口周围形成结露。正是这种物理原理，利用欧通小孔排气的技术，使得冷凝效果正好抵消了测量中空气摩擦产生的微弱热量，使设备长时间保持温度稳定，从而保证了精度稳定！主要供应商的坐标测量机轴承比较。三轴均采用RENISHAW原装镀金光栅尺，分辨率0.1um;同时一端固定，另一端自由伸缩，减少了光栅尺的变形。5.传动系统采用国际先进设计，无任何导轨受力变形，最大程度保证机器的精度和稳定性。采用钢丝增强同步带传动结构，有效降低高速运动时的振动(增大)，具有高强度、高速度、无磨损的特点。6.软件是RATIONAL-DMIS，PTB认证的行业标杆。它功能强大，简单易学，让你更专注于产品测量，而不是学习软件。

有大型零件和总成(如飞机零件、运输工具、工程机械零件、大型焊接冲压件、大型锻件、大型铸件等。)需要CMM的。对于没有CMM测量设备，但需要测量的，公司可以提供CMM测量设备出租(租用)并需要到外协单位进行产品检测，而外协单位没有CMM测量设备进行在线检测、测量检查、夹具校准、汽车焊接。

三次元和三坐标测量机有什么区别，主要都是干什么用的？

在计量器具的范畴里，两者没有区别，只是名称不同而已。1.三维测量仪主要是指通过取三维点进行测量的仪器。市面上还有三维测量仪器，三维测量仪器，三维测量仪器。2.三坐标测量机广泛应用于机械、电子、仪器、塑料等行业。坐标测量机是测量和获取尺寸数据最有效的方法之一，因为它可以取代多种曲面测量工具和昂贵的组合量规，将复杂的测量任务所需的时间从几小时减少到几分钟，这是其他仪器无法达到的效果。扩展数据：用途：精确测量各种工件的尺寸、角度、形状、位置，以及螺纹零件的各种参数。适用于机械制造、精密工业、模具制造、仪器制造、电子工业、塑料和橡胶工业的计量室，用于机械零件、量具、刀具、夹具、模具、电子元件、电路板、冲压件、塑料和橡胶制品的质量检验和比较。三坐标测量同轴度是我们测量工作中经常遇到的问题。三坐标测量同轴度不仅直观，而且方便。三维、2.5维和三坐标测量结果精度高，重复性好。CMM的功能是快速准确地评估尺寸数据，并为操作人员提供有关生产过程的有用信息，这与所有手动测量设备有很大不同。将被测物体放置在三坐标测量空间中，就可以得到被测物体上各测量点的坐标位置。根据这些点的空间坐标值，可以计算出被测物体的几何尺寸、形状和位置。
