转盘轴承（无齿回转支承转盘轴承）

转盘轴承都有哪些结构分类？

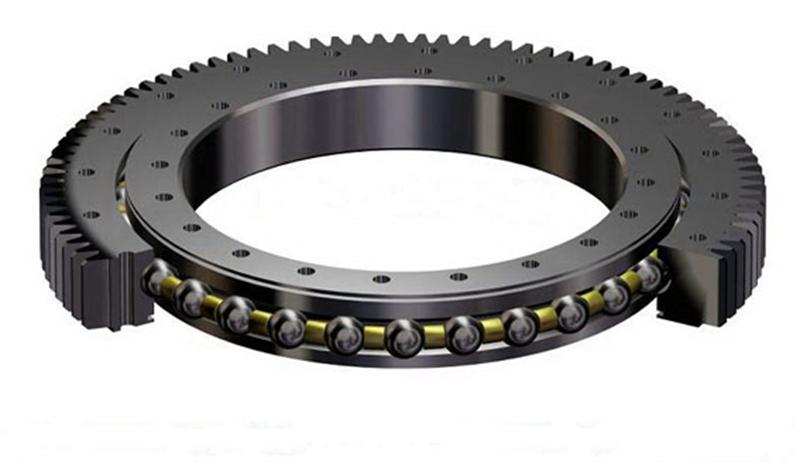

转盘轴承是一种结构特殊的大型轴承，能同时承受轴向载荷、径向载荷和倾覆力矩等较大的综合载荷，具有支撑、旋转、驱动和固定等多种功能。一般来说，转台轴承本身设有安装孔、润滑油和密封装置，可以满足各种主机在不同工况下工作的不同要求；另一方面，转盘轴承本身具有结构紧凑、导向转动方便、安装简单、易于维护等特点。广泛应用于起重运输机械、矿山机械、建筑施工机械、港口机械、风力发电、医疗器械、雷达、导弹发射装置等大型旋转设备。转盘轴承是一种特殊结构的大型轴承，能同时承受轴向载荷、径向载荷、倾覆力矩等较大的综合载荷，集支撑、旋转、驱动、固定等多种功能于一体。转盘轴承通常由内圈、外圈、滚动体和隔离块四部分组成。由于核心部件由回转支撑，既能承受轴向力，又能承受径向力。形式很多，但结构组成基本相同。从左至右依次是(上部)33601、外环(有齿或无齿)；禅二，封带；3.滚动体(滚珠或滚子)；4.机油加注口。从左至右分别是(下部)33601，插头；2.锥形销；3.内环(有齿或无齿)；4.隔离块或隔离笼；5.安装孔(丝孔或光滑孔)。01系列转盘轴承单列四点接触球型转盘轴承由内圈、外圈、钢球和隔圈组成。它结构紧凑，重量轻。钢球四点接触弧形滚道，可同时承受轴向力和径向力。旋转输送机、焊接机械手、中小型起重机、挖掘机等工程机械可供选择。02系列转盘轴承双排球转盘轴承有三个座，钢球和隔离块可直接排入上下滚道。根据受力情况，分上下两排布置不同直径的钢球。这种开放式装配非常方便。上下弧形滚道的承载角为90，能承受很大的轴向力和倾斜力矩。当径向力大于0或1倍轴向力时，滚道必须特别设计。双变径球面回转支承的轴向和径向尺寸都比较大，结构比较紧凑。特别适用于要求中等以上直径的塔式起重机、汽车起重机等装卸机械。单列交叉滚子转盘轴承单列交叉滚子转盘轴承由两个滚道组成，结构紧凑，重量轻，制造精度高，装配间隙小，安装精度高。滚子为133601十字形排列，能同时承受轴向力、倾斜力矩和较大的径向力。广泛应用于起重运输、工程机械和军工产品。三排滚子转盘轴承三排滚子转盘轴承有三个滚道，上下滚道和径向滚道分别分开，可以精确确定每排滚子的载荷。可以同时承受各种载荷，是四款产品中承载能力最大的一款。轴向和径向尺寸大，结构牢固，特别适用于需要较大直径的重型机械，如斗轮挖掘机、轮式起重机、船用起重机、港口起重机、钢水作业平台、大吨位汽车起重机等。系列轻型转盘轴承轻型转盘轴承与普通回转支承结构相同，重量轻，转动灵活。广泛应用于食品机械、灌装机械、环保机械等领域。HS系列转盘轴承单列四点接触滚珠型转盘轴承由两条滚道组成，结构紧凑，钢球与弧形滚道四点接触。主要用于承受倾动力矩、垂直轴向力和水平倾斜力的机械上，如汽车起重机、塔式起重机、挖掘机、打桩机、工程车辆和雷达扫描设备等。HJ系列转盘轴承单列交叉滚子转盘轴承由两个滚道组成，是同类产品中性能最好的

其他系列转盘轴承：单列四点接触球轴承转盘轴承(曲、系列)；四点接触转盘轴承(VL系列)；四点接触转盘轴承(VS系列)；四点接触转盘轴承(V系列)；单列交叉滚子转盘轴承(XS系列)；单列交叉滚子转盘轴承(X系列)。

回转支承和转盘轴承有什么区别？

1.概念不同1。回转支承回转支承是一种新型机械零件，由内外圈和滚动体组成。回转支承是一种能承受综合载荷的大型轴承，能同时承受较大的轴向和径向载荷以及倾覆力矩。2.转盘轴承转盘轴承是一种结构特殊的大型轴承，能同时承受轴向载荷、径向载荷、倾覆力矩等较大的综合载荷，集支撑、旋转、驱动、固定等多种功能于一体。第二，结构不同。1.回转支承的回转驱动通常由蜗杆、回转支承、壳体、电机等部件组成。由于核心部件由回转支承，可以同时承受轴向力、径向力和倾翻力矩。形式很多，但结构组成基本相同。2.转盘轴承转盘轴承通常由四部分组成：内圈、外圈、滚子和隔圈。由于核心部件由回转支撑，既能承受轴向力，又能承受径向力。形式很多，但结构组成基本相同。第三，应用不同。1.回转支承回转支承应用广泛。工程机械是回转支承应用最早和最广泛的地方，如土方机械、挖掘机、粉碎机、堆取料机、平地机、压路机、强夯机、凿岩机械、掘进机等。其他包括混凝土机械：混凝土泵车、混凝土搅拌布料机一体机、皮带给料机和给料机：圆盘给料机和混砂机；起重机械：轮式起重机、履带式起重机、门式起重机、塔式起重机、叉车、桥式起重机、门式起重机。地基处理机械：冲击反循环钻机、旋挖钻机、冲击旋挖钻机、旋挖钻机、反循环旋挖钻机、正循环旋挖钻机、长螺旋工程钻机、潜水工程钻机、静力打桩机、打桩机。工程船：挖泥船；特种车辆：桥梁检测车、消防车、擦窗机、扁梁运输车、高空作业车、自行式高空作业平台；轻工机械：饮料机械、吹瓶机、包装机械、灌装机、旋转式分瓶机、注塑机；船用起重机：浮吊。2.转盘轴承转盘轴承应用广泛，是工程机械

转盘轴承最初应用也是应用最广泛的地方，如土方机械、挖掘机、解体机、堆取料机、平地机、压路机、强夯机、凿岩机械、掘进机等。参考资料来源：百度百科-回转支承参考资料来源：百度百科-转盘轴承

转盘轴承的标准有哪些

转盘轴承是一种能够同时承受较大的轴向负荷、径向负荷和倾覆力矩等综合载荷的特殊结构的中大型轴承。 一般情况下，转盘轴承自身带有安装孔、润滑油孔和密封装置，可以满足各种不同工况条件下工作的各类主机的不同需求；另一方面，转盘SKF轴承本身具有结构紧凑、引导旋转方便、安装简便和维护容易等特点，被广泛用于起重运输机械、冶金机械、采掘机械、建筑工程机械、港口机械和自动化装配线等中大型回转装置上。 转盘轴承根据不同的设计标准结构形式可以分为四点接触球转盘轴承、双排异径球转盘轴承、交叉圆柱滚子转盘FAG轴承和三排圆柱滚子组合转盘轴承等不同的结构形式；上述各类轴承按其是否带齿、带齿的分布部位又分为无齿式、外齿式和内齿式等不同结构。 转盘轴承根据不同的结构特点可分别满足各种不同负荷条件下工作主机的需求。其中，四点接触球转盘轴承具有较高的动负荷能力，交叉圆柱滚子转盘轴承具有较高的静负荷能力，三排圆柱滚子组合转盘轴承由于把承载能力的提高引向轴承的高度方向，各种载荷又分别由不同滚道和滚子组承受。
