外球面轴承（牛眼轴承）

外球面轴承是什么，有什么用途？

外球面球轴承实际上是深沟球轴承的变体，其特点是其外圈外径面为球面，可以装入轴承座相应的凹球面中，起到调心的作用。外球面轴承主要用来承受径向和轴向的联合载荷，主要是径向载荷。一般来说，单独承受轴向载荷是不合适的。虽然其基本性能应与深沟球轴承相近，但这些轴承的实际性能与同规格深沟球轴承相比要大打折扣，因为它们多用于粗加工的机器，如安装定位不准，轴的轴线与座孔对中不良，或轴长挠度大等。比如带顶丝的外球面球轴承应用在刚性差、挠度大的通轴上。这种轴承两侧都有密封圈，可以防止灰尘侵入。出厂时已经加注了适量的润滑油，所以安装前不需要清洗，也不需要添加润滑油。当轴承中早期环突出端的顶部螺钉紧固在轴上时，允许的轴向载荷不得超过额定动载荷的20%。带偏心套的外球面球轴承的性能与带顶丝的外球面球轴承基本相同，只是顶丝不在内圈上，而是在偏心套上。圆锥孔外球面球轴承内孔为1: 12锥度的圆锥孔，可直接安装在锥轴上，也可借助紧套安装在轴向无肩光轴上，轴承间隙可微调。享有盛誉的球面轴承是需要简单设备和零件的场合的首选，如农业机械、运输系统或工程机械。主要用来承受径向和轴向的组合载荷，主要是径向载荷。一般来说，单独承受轴向载荷是不合适的。这种轴承可以分别安装内圈(带全套滚子和保持架)和外圈。这种轴承不允许轴相对于外壳倾斜，在径向载荷下会产生额外的轴向力。这种轴承的轴向游隙对轴承能否正常工作影响很大。轴向间隙过小时，温升会更高。当轴向间隙较大时，轴承容易损坏。因此，在安装和运行过程中，应特别注意调整轴承的轴向间隙。如有必要，可进行预过盈安装，以增加轴承的刚度。

外球面轴承都有哪些种类？

带外座调心球轴承：带座插入式轴承是一种将滚动轴承和轴承座结合在一起的轴承单元。外球面轴承多为球面外径，与带球面内孔的轴承座安装在一起，结构形式多样，通用性和互换性好。同时，这种轴承在设计上具有自位性，安装方便，具有双重结构的密封装置，可以在恶劣的环境下工作。通常，轴承座通过铸造形成。常用的座椅有立式座椅(P)、方形座椅(F)、凸台方形座椅(FS)、凸台圆形座椅(FC)、菱形座椅(FL)、环形座椅(C)、滑块座椅等。(T)。带轴承座的插入式轴承分为轴承芯和轴承座，称为轴承芯加轴承座。如外球面轴承UC205带紧定螺钉的垂直座称为UCP205。由于插入式轴承与轴承座具有很强的互换性，轴承芯可以随意装配在不同形状、相同哈伯德规格的轴承座中。其他：1。带垂直座的外球面球轴承；2.方形座外球面轴承；3.带菱形座的外球面球轴承；缺点4，带凸台圆形座的外球面球轴承；5.带环形座的外球面球轴承；6.带滑块座的外球面球轴承；7.座外装有悬浮球面球轴承；8.带有悬挂外球面球裤的燃烧轴承：9.带可调菱形座的外球面球轴承；10.带冲压座的外球面球轴承；11.带其他座的外球面球轴承。

外球面轴承是怎么分类的？

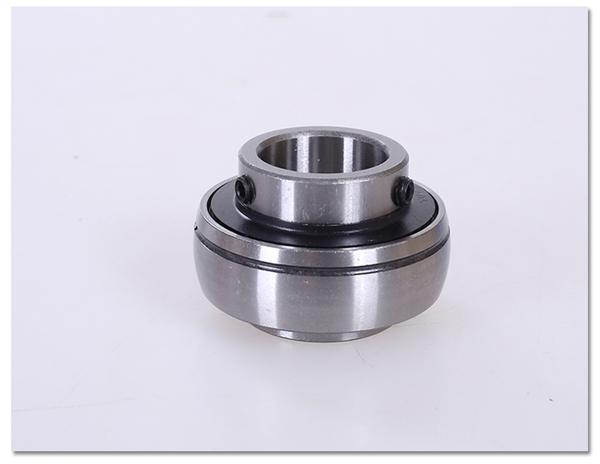

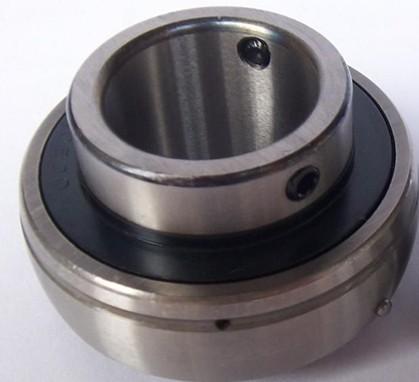

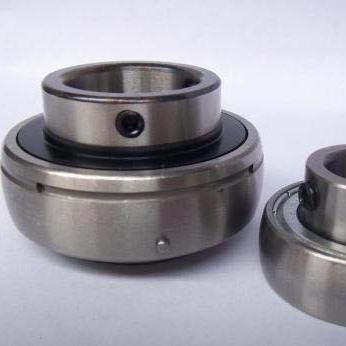

根据与轴的配合方式，外球面球轴承可分为三类：1。带顶丝的外球面球轴承代号为UC200系列(轻型系列)、UC300系列(重型系列)和UB(SB)200系列。如果应用环境不适合，通常选择UC200系列，而选择UC300系列。通常外球面球轴承上有两根顶丝，它们之间的角度为120。其特点是与轴配合时，用顶丝顶起轴，然后达到固定的效果。但是，合作的环境要求需要一个小的振荡尺度。这种外球面球轴承广泛应用于纺织机械、陶瓷机械等制造行业。二。圆锥外球面球轴承，代号为：UK200系列和UK300系列。另外，这种外球面球轴承套在直径为1: 12的锥形内孔上，要和紧固套配合使用。这种外球面球轴承的特点是比带顶丝的外球面球轴承能承受更大的载荷。因为同类型紧固套的内径小于带顶丝的外球面球轴承，例如带顶丝的外球面球轴承UC209的内径为45mm，与之配合使用的轴的直径为45mm。如果更换锥形外球面球轴承，只能选择内径为45 mm的紧固套，而45mm紧固套的锥形外球面球轴承只有UK210(当然如果配合度更高，也可以选择，所以UK210接受的让步比UC209大很多。三。带偏心套的外球面球轴承代号为：UEL200系列、UEL300系列和SA200系列。另外，这种球面球轴承的首要特点是轴承上端有一定程度的偏痛，有同样偏痛程度的偏痛套与之配合。这种轴承也可以说是特殊轴承。因为主要用于农业机械(收割机、秸秆还田机、脱粒机等。)，这种外球面球轴承主要用在跳动强烈的布局中，偏痛布局的配合可以有效减少跳动强烈。
