蜗轮（齿轮齿条传动设计）

蜗轮和涡轮的区别

回答

你好，亲爱的

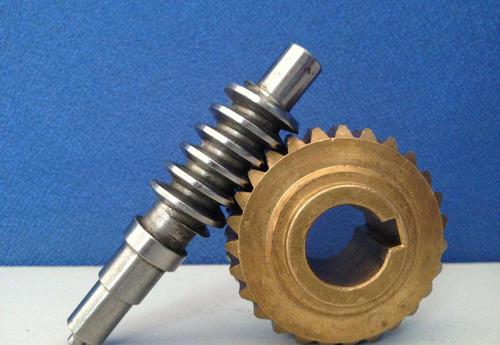

它在蜗轮减速器里。蜗轮是蜗轮蜗杆传动系统的腔体部分。它看起来像一个齿轮，常用作蜗轮蜗杆传动系统的输出级。涡轮是用来增压的，涡轮是由气体或废气的动能驱动的部件，如喷气发动机的核心部件。

蜗轮和蜗杆都有什么区别？

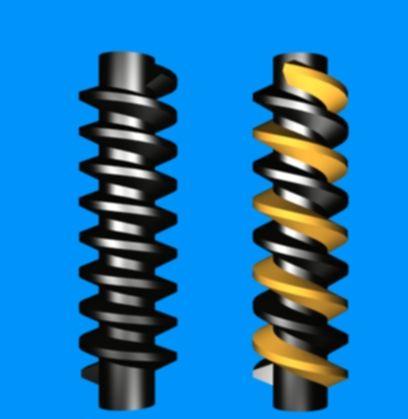

1.区别(1)蜗轮等于齿轮；蜗杆等于齿条。(2)蜗杆是驱动部分；蜗轮是从动轮。(3)很多蜗轮有一个有趣的特点，是其他齿轮组没有的：蜗杆可以轻松转动齿轮，而齿轮却不能转动蜗杆。这是因为螺丝上的凸出角度很浅。当齿轮试图转动螺杆时，齿轮和螺杆之间的摩擦力会将螺杆保持在适当的位置。2.旋转方向的确定确定蜗杆或蜗轮的旋转方向：将蜗轮或蜗杆轴竖立，螺旋线右高为右旋，左高为左旋。转向的判定：右旋法则用于右转，驱动蜗杆为右旋。右手四指顺着蜗杆的转动方向握住蜗杆，拇指指向与蜗轮的节点速度相反的方向，确定蜗轮的转动方向。如果想判断手里一个齿轮的旋转方向，可以把齿轮平放在面前，看齿的方向。如果是左高右低，就是左撇子。反之，就是右撇子。斜齿轮旋转方向的确定：左手法则：左手用左手，右手用右手拇指与轴向重合，四指指向斜齿上升方向，左手用右手配合就是左手，右手用右手配合就是右手(始终手背朝向自己)。

蜗轮与齿轮的区别有哪几方面

蜗轮和蜗杆配合在一起实现传动，称为蜗轮传动副。(1)蜗轮的旋转轴线与蜗杆的任意轴线垂直，为90度，因此可以获得较大的传动比，比交错螺旋齿轮机构更紧凑。两轮啮合齿面为线接触，其承载能力远高于交错斜齿轮机构；(2)蜗杆传动相当于螺杆传动，是多齿啮合传动，所以传动平稳，噪音低。(3)当蜗杆孔杆的导程角小于啮合齿间的等效摩擦角时，该机构具有自锁性，可以实现反向自锁，即蜗杆只能驱动蜗轮，不能驱动蜗轮。如重型机械中使用的自锁蜗杆机构，其反向自锁可以起到安全保护的作用。(4)但蜗轮传动效率低，磨损严重。蜗轮啮合时，啮合齿间的相对滑动速度高，所以摩擦损失大，效率低。另一方面，相对滑动速度导致严重的齿面磨损和发热。为了散热和减少磨损，往往使用昂贵的减摩抗磨材料和良好的润滑装置，导致成本很高。而且蜗杆的轴向力大。斜齿轮配合斜齿轮实现传动，有平行轴和交错轴。即输入轴和输出轴平行或以一定角度交错。(1)斜齿轮也可以通过多级组合实现较大的传动比，但单级传动一般不如蜗轮(2)既可以增速又可以减速，传动平稳，所以在设计和应用中必须考虑斜齿轮传动产生的轴向力。(3)在传动比较大的情况下，适当选择两个轮子的螺旋角，可以使两个轮子分度圆的直径大致相等，从而接近等强度。(4)交错斜齿轮传动的机械效率较低，但与蜗轮相比并不低，因为啮合齿之间沿齿长方向有较大的相对滑动。(5)交错斜齿轮的两轮啮合齿面之间存在点接触。交错斜齿轮传动中也会产生轴向力。(6)对于交错斜齿轮传动，两轮的螺旋角不一定相等，因此它们的端面模数和端面压力也不相等
