超声波流量计工作原理

根据信号检测原理和状态，超声波流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤波法和噪声法。当超声波在非均匀流体中传播时，声波会发生散射。当发射器和流体之间存在相对运动时，发射的声信号和被流体散射后接收到的信号之间会发生多普勒频移。多普勒频移与流体速度成正比。在单通道漏流多普勒血液流量计中，发射机间隔发射声脉冲信号，在两个声脉冲的间隔内，接收从血管壁和血管内红细胞反射的声脉冲信号。控制电路选择给定距离的红细胞反射信号，比较后得到多普勒频移，该频移与血流速度成正比。当血管的横截面已知时，可以获得血流量。根据测量原理，用于封闭管道的USF根据测量原理有很多种，最常用的是传播时间法和多普勒法。其中时差式超声波流量计是利用声波在流体中顺流和逆流传播的时间差与流体流量成正比的原理来测量流体流量的。它广泛应用于河流、水库的原水测量、石油化工产品的工艺流量检测、生产过程中的用水量测量等领域。根据实际应用要求，时差式超声波流量计可分为便携式时差式超声波流量计、固定式时差式超声波流量计和时差式气体超声波流量计。供参考：百度百科-超声波流量计

超声波流量计种类有哪些？

超声波流量燃烧立式仪表按类型可分为三种：1。光纤缺陷-外部夹式超声波测量仪。2.集成插入式超声波流量计。3.集成管段超声波流量计。

超声流量计的工作原理

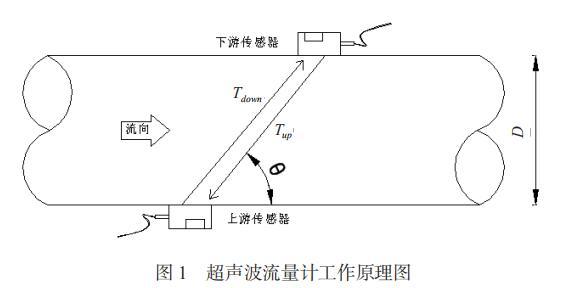

根据信号检测原理，超声波流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤波法和噪声法。1.时差法：测量正反向传播时传播速度不同造成的时差，计算被测流体的速度。使用了两个声波发射器(SA和SB)和两个声波接收器(RA和RB)。同一声源的两组声波分别在SA和RA之间以及SB和RB之间传播。2.相位差法：衡量正反向传播时时差引起的相位差的计算速度。发射器沿着垂直于管道的轴线发射声波。由于流体流动的作用，声波束向下游偏移一段距离。距离与流速成正比。3.频差法：测量声环正向和反向传播时的频差。当超声波在非均匀流体中传播时，声波会发生散射。当发射器和流体之间存在相对运动时，发射的声信号和被流体散射后接收到的信号之间会发生多普勒频移。特点(1)超声波流量计可用于非接触式测量。钳形换能器超声波流量计只要将换能器安装在已有管道外部，就可以在不停流、不截管的情况下进行安装。这是超声波流量计在工业流量计中的独特优势，因此可用于流动性测量(即不固定安装在固定点)，适用于管网流量状况的评价和测量。(2)超声波流量计测量无流动阻塞和附加压力损失。(3)超声波流量计适用于大圆管和矩形管，原则上不受管径限制，在无法实现实际流量校验时可考虑作为首选。(4)超声波流量计可以测量不导电的液体，
