导轨（电动直线导轨）

什么是导轨？

导轨是由金属或其他材料制成的凹槽或脊状结构，可以承载、固定、导向和减少移动装置或设备的摩擦。

导轨有什么作用啊？

导轨的作用：导轨也叫滑轨、直线导轨、直线导轨，用于直线往复运动。它比直线轴承具有更高的额定载荷，并能承受一定的扭矩。能在高负荷下高效耐用地实现高精度直线运动。导轨在我们日常生活中的应用也非常普遍，比如推拉门，火车轨道等等。即导轨可以用在任何需要滑动的机器或设备上，比如电梯导轨，有时也用在窗帘上。导轨类型：1。工作性质主运动导轨：运动导轨座以运动为主，导轨副之间的相对速度高。进给运动导轨：移动导轨做进给运动，导轨副之间的相对运动速度低。位移导轨：仅用于调整零件之间的相对位置，加工时没有相对运动，如车床尾座用导轨。2.摩擦特性滑动导轨：滑动导轨的特点是导轨副工作面之间的摩擦特性是滑动摩擦。滑动导轨：混合摩擦导轨、边界摩擦导轨、流体动力导轨、流体静力导轨。滚动：导轨副的工作面之间有滚动体，使两导轨面产生滚动摩擦。滚动导轨：滚珠导轨、滚柱导轨和滚针导轨。3.在受力情况下，开式导轨依靠外部载荷和构件自重，使两个导轨面在整个长度上保持接触。封闭式导轨使用压板作为辅助导轨面，以确保主导轨面贴合。4.运动轨迹圆形运动导轨：导轨副的相对运动轨迹为圆形，如立式车床的刻度盘和底座导轨。直线运动导轨：导轨副的相对运动轨迹为直线。如普通车床的滑板和床身导轨。工作原理：1。直线运动是通过在V形导轨面上滚动带有V形槽的滚柱轴承来实现的；在润滑条件下，最大线速度可超过10m/s . V型导轨采用精密加工技术：V型导轨表面采用表面硬化技术，表面硬度HRC 58-62；精密研磨，表面粗糙度可达N5。作为一种高速直线导轨，它被广泛用于实现精确定位的功能。2.滚柱轴承中的滚动体——钢球或圆锥滚子不与V型导轨面接触，所以导轨上的污染物与滚动体没有直接接触的机会；同时轴承具有良好的密封性能，防止污染物进入滚子轴承内部，接触滚子体，污染油脂。3.V形滚轮与V形导轨的接触是呈90度V形角的两条线。这两条线与滚筒的中心轴倾斜，并绕其高速旋转；这两根导线与V型导轨面和炉子的接触属于瞬时接触。它们高速接近导轨面，瞬间接触，然后高速离开。这样V型滚轮的“线”不断地刮擦导轨面，可以保证导轨面的清洁度。因此，V形导轨具有自清洁功能。

导轨尺寸规格是什么？

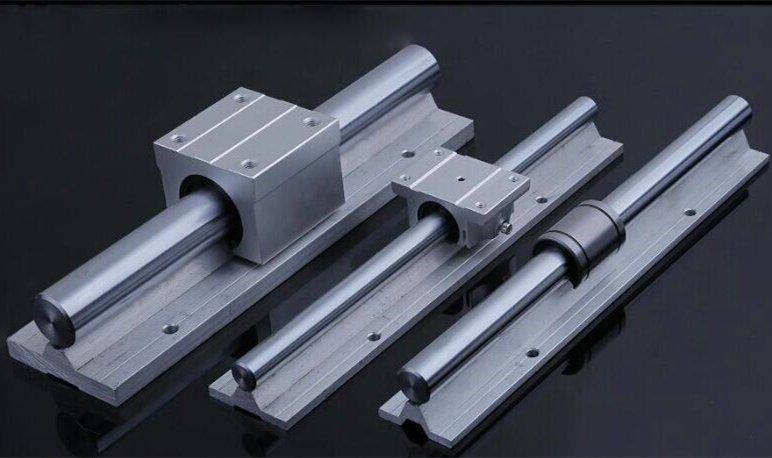

直线导轨可分为三种：滚柱直线导轨、圆柱直线导轨和滚珠直线导轨。直线导轨的规格和导轨最宽处的规格不完全一样，数据只是大概，比如导轨最宽处的15个尺寸15，20-20，25-23，30-28或者35-34，45-45，55-53，65-63(前面是导轨规格，后面是导轨最宽处)。直线导轨运动的作用是支撑和引导运动部件，按照给定的方向模仿往复直线运动。根据摩擦性质，直线运动导轨可分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨和流体摩擦导轨。扩展资料：根据不同类型机床导轨的需要，导轨润滑油可作为液压介质，应同时满足导轨和液压系统的要求。比如坐标镗床等机床，导轨油(50)的粘度要高一些(40 ~ 90mm2/s)，但和各种磨床一样，导轨润滑油往往由液压系统供给，对液压系统的要求更高，必须满足。此时导轨液压润滑油(50)的粘度应较低(20 ~ 40mm2/s)。参考来源：百度百科-导轨
