闸阀（100闸阀）

闸阀是什么样的阀门？它与截止阀有区别吗？

闸阀是指其关闭件(闸门)在通道中心线的垂直方向上移动的阀门。闸阀主要用于管道中的切断。截止阀(Stop valve，截止阀)是启闭部件为塞状阀瓣，密封面为平面或圆锥形，阀瓣沿流体中心线直线运动的阀门。和截止阀有区别吗？答案是肯定的，有什么区别？让我们在这篇文章中做一个详细的分析。如果你觉得回答对你有帮助，请给威顿VTON阀门点个赞。进口闸阀和截止阀是进口阀门的常用产品，尤其是其口径、压力、温度、材质范围。口径可以是DN10-1000，温度可以是-196到600。材料有铸铁、铸钢、不锈钢、双相钢、低温钢、合金钢等。它们被广泛使用。例如威盾VTON的不同型号的进口闸阀和截止阀，几乎可以用于水、水、水、水、水、水、水，但是进口闸阀和进口截止阀在结构特点和选型上有一定的区别，以此来分析它们的区别和用途。一、结构上的区别闸阀的长度比截止阀短，高度比截止阀高。明杆闸阀的安装应注意高度。在安装空间有限的情况下，这一点要注意。进口截止阀适用于安装空间有限的场合；介质压力能使闸阀与密封面紧密关闭，达到无泄漏的效果。当阀门开启和关闭时，阀芯和阀座的密封面总是相互接触和摩擦，因此密封面容易磨损。当闸阀接近关闭时，管道前后压差很大，使密封面磨损更加严重。二、原理上的区别截止阀和闸阀的区别在于截止阀是升杆式的，手轮随着阀杆旋转和上升。旋转的是闸阀的手轮，阀杆向上移动。因此进口闸阀的手动启闭时间比进口截止阀长。比如威盾VTON的DN300的闸阀，需要转几百次，手动打开需要几分钟。流速是变化的，要求闸阀完全开启或关闭，但不要求截止阀。截止阀有特定的入口和出口方向；闸阀没有进出口方向要求。说明：闸阀的流体通过部分与直管相同，只是管内有一个闸板。如果你试图提升闸门，门将完全打开，而截止阀的流体在阀内转动180度。通常流体从阀门的一侧进出阀门，然后向上转90度，再流到阀体的上部，再转90度出来。在阀中流体的上游出口处增加一个盖子。这个盖子盖住了。从流向来看：截断阀低进高出，从外面看很明显管道不在一期的水平线上。闸阀的流道在一条水平线上。闸阀的行程比截止阀的行程大。说明：从流动阻力的角度来看，闸阀全开时，截止阀的流动阻力小，但截止阀的流动阻力大。普通闸阀的流阻系数约为0.08~0.12，启闭力小，介质可双向流动。普通截止阀的流阻是闸阀的3-5倍。当阀门关闭时，需要强制关闭以实现密封。截止阀的阀芯只有在完全关闭时才与密封面接触，所以密封面的磨损很小。由于流动力较大，带执行机构的切断阀应注意调节扭矩控制机构。三、安装方法的区别1。闸阀的流向从两侧看效果相同。2.截止阀有两种安装方式。一种方法是介质可以从阀芯下面进入。优点是当阀门关闭时，填料不受压力，可以延长填料的使用寿命，当阀门前的管道有压力时，可以更换填料。缺点是

三。密封面的区别截止阀的密封面是阀芯的一个小梯形边(取决于阀芯的形状)。阀芯一旦脱落，相当于关闭阀门(如果压差大，不严密，但是止回效果好)。截止阀的密封效果不如截止阀，阀芯脱落也不会像截止阀一样等同于关闭阀门。和压力，根据重要的工艺介质选择软、硬密封闸阀。如果介质含有固体颗粒或磨损或温度高于200度，最好选择直径大于50的硬密封。当压差较大时，应考虑阀门关闭力矩。当扭矩较大时，应选择固定式硬密封闸阀，如威顿VTON的进口铸钢闸阀和进口不锈钢闸阀。无论硬密封还是软密封，其密封等级都可以达到6级。

闸阀是什么？

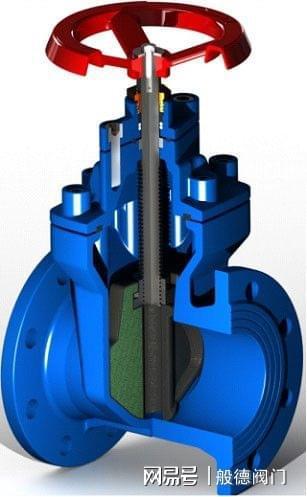

闸阀定义为其关闭构件(闸门)沿通道中心线的垂直方向移动的阀门。闸阀主要用于管道中的切断。闸阀是一种应用广泛的阀门。一般用于直径DN50mm的切断装置，有时用于直径很小的切断装置。闸阀有以下优点：流体阻力小。开启和关闭所需的外力较小。介质的流向不受限制。全开时，工作介质对密封面的侵蚀小于截止阀。造型简单，铸造工艺好。闸阀也有缺点：外形尺寸和开启高度都较大。安装空间大。在启闭过程中，密封面之间存在相对摩擦，容易造成磨损。闸阀一般有两个密封面，给加工、研磨和维修增加了一定的难度。闸阀的类型。按闸阀的结构可分为1)平行闸阀：密封面平行于垂直中心线的闸阀，即两个密封面相互平行。在平行闸阀中，带推力楔的结构是最常见的，即两个闸阀之间有一个双面推力楔。这种闸阀适用于低压中小口径(DN40-300mm)闸阀。两闸板之间还有弹簧，可以产生预紧力，有利于闸板的密封。2)楔式闸阀：密封面与垂直中心线成一定角度的闸阀，即两个密封面形成楔形。密封面的倾角一般为2 52、3 30、5、8、10等。角度的大小

主要取决于介质温度的高低。一般工作温度愈高，所取角度应愈大，以减小温度变化时发生楔住的可能性。　　在楔式闸阀中，又有单闸板，双闸板和弹性闸板之分。单闸板楔式闸阀，结构简单，使用可*，但对密封面角度的精度要求较高，加工和维修较困难，温度变化时楔住的可能性很大。双闸板楔式闸阀在水和蒸气介质管路中使用较多。它的优点是：对密封面角度的精度要求较低，温度变化不易引起楔住的现象，密封面磨损时，可以加垫片补偿 。但这种结构零件较多，在粘性介质中易粘结，影响密封。更主要是上、下挡板长期使用易产生锈蚀，闸板容易脱落。弹性闸板楔式闸阀，它具有单闸板楔式闸阀结构简单，使用可*的优点，又能产生微量的弹性变形弥补密封面角度加工过程中产生的偏差，改善工艺性，现已被大量采用。　　2．按阀杆的构造闸阀又可分为　　1）明杆闸阀：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。　　2）暗杆闸阀：阀杆螺母在阀体内，与介质直接接触。开闭闸板时，用旋转阀杆来实现。这种结构的优点是：闸阀的高度总保持不变，因此安装空间小，适用于大口径或对安装空间受限制的闸阀。此种结构要装有开闭指示器，以指示开闭程度。这种结构的缺点是：阀杆螺纹不仅无法润滑，而且直接接受介质侵蚀，容易损坏。　　闸阀的通径收缩　　如果一个阀体内的通道直径不一样（往往都是阀座处的通径小于法兰连接处的通径），称为通径收缩。　　通径收缩能使零件尺寸缩小，开、闭所需力相应减小，同时可扩大零部件的应用范围。但通径收缩后。流体阻力损失增大。　　在某些部门的某些工作条件下（如石油部门的输油管线），不允许采用通径收缩的阀门。这一方面是为了减小管线的阻力损失，另一方面是为了避免通径收缩后给机械清扫管线造成障碍。

闸阀的特点有哪些

闸阀的特点：1.流体阻力小。闸阀的阀体内部介质通道是直通的，上面已经说到，闸阀只能全开或者全关，当闸阀全开状态时，介质从闸阀阀体通道内经过时的流阻接近于0，流阻非常小。2.开关操作省力。因为闸阀的闸板启闭时，运动方向是上下的，与阀体通道内介质运动方向垂直，与截止阀相比，闸阀的开关操作更省力。3.双向流通。闸阀属于双向阀，也就是说阀体通道内介质的流动方向不受限制，介质可以从闸阀的两侧方向任意流过，不影响闸阀的正常启闭。所以闸阀适合安装在介质的流动方向可能改变的管路中。4.密封性能好。闸阀是做截断介质使用的，所以从密封性能上来说，闸阀的密封性能好于蝶阀。
