制鞋配料设备（制鞋流水线设备）

什么是快速分拣

废塑料种类繁多，形状各异，实践中创造了许多回收方法。下面举几个例子供参考。1.贴膜是塑料制品中的一大部分，种类繁多，使用寿命较短。它是回收利用的主要品种之一。下面根据应用和形式简单介绍几个例子。(1)农膜，农膜主要包括塑料薄膜和棚膜，塑料薄膜主要是PE薄膜，棚膜是PE、PE/EVA、PVC薄膜，回收时要区分PE和PVC薄膜，农膜一般比较脏，往往含有污垢、沙子、草根、钉子、铁丝等。为了去除铁杂质并清洗它们，回收方法主要是造粒，如果废农膜回收颗粒的用途如下：1 .PE再生颗粒，仍可用于生产农膜，也可用于制作肥料包装袋、垃圾袋、农业再生水管、栅栏、树支架、盆、桶、垃圾箱、土工材料等。2.PVC回收颗粒。PVC回收颗粒可用于生产包装薄膜，如重型包装袋、农用水管、鞋底等。包装薄膜的材料包括玻璃纸，聚乙烯，聚氯乙烯，聚丙烯，EVA，PVDC，PA，PET和各种复合膜。一种材料的单层包装膜，经过分拣清洗后，可以直接制成农膜之类的塑料制品，也可以造粒后制成各种产品。复合膜包括不同塑料的复合膜和塑料与其他材料制成的膜，如纸、铝箔等。回收后的回收处理比较复杂，如：多层塑料复合膜，如PE/PP、PE/EVA/PE、PE/胶粘剂/PA/胶粘剂/PE、PP/PVDC等在回收之前，首先要把不同的材料分开。可以使用溶剂分离进行分离。纸塑复合膜，纸塑复合膜要先分离再回收，这也是纸塑复合分离的方法。分离设备是一个带电加热的镀铬空心圆筒，圆筒内装有带叶片的空心圆筒。圆柱体和空心圆柱体以相反的方向旋转。将粉碎后的纸塑混合物加入圆筒内，圆筒内加热后的混合物上的塑料熔化，从圆筒下部排出。空心圆筒中的空气带走了废气。铝塑复合膜，如BOPP/铝、PE/铝等。用于各种食品包装。用过的铝塑复合软包装袋其实是一种混合废弃物，很难回收利用。国外的处理方法主要是焚烧回收热量。在国内，有烧铝和粉碎加填料的方法制成低品位的粗产品，但效果都不理想。这里介绍一个利用铝的导电性制作抗静电功能材料的例子。工艺流程如下：铝塑复合废料-清洗-粉碎-筛分-结块-铝粉-添加剂-挤压-半成品-挤压-成品。将铝塑复合废料清洗、粉碎、过10天筛，然后造粒。该工艺可采用北京塑料机械厂的造粒机。造粒工艺条件为喷水：95水0。8升，喂食时间：3min抽水时间5min，粉碎时间10min，每次处理15kg。将团聚物通过挤出机挤出形成半成品，加入20%的铝粉、阻燃剂、相容剂和其他添加剂，然后挤出造粒，得到可用作导电材料的产品。3.PET膜，在塑料行业，PET主要用作薄膜和瓶子，而薄膜可用作包装、装饰、胶带基材或电容器绝缘，PET膜也用作照片基材。PET也广泛用于纤维。用于薄膜和纤维的PET的物理粘度高于用于瓶子的PET纸。所以回收略有不同。聚酯薄膜和纤维生产厂产生的废料可用于聚酯/环氧树脂粉末涂料。一般这些废料的相对分子量在20000左右，熔点在260度以上，所以是单一成分的线型PET。这种下脚料在250-260下用多元醇醇解，可得到相对分子量约为2000-5000的低熔点低聚聚酯。聚酯在200-220下加入二元酸酐和酯化剂进行低聚，得到酸值约为3。

5mgkoh/g，软化点约为85至105度，玻璃化转变温度小于或等于50度。该产品用于制备聚酯/环氧树脂粉末涂料。聚酯配方原料用量为聚酯/环氧树脂粉末涂料原料用量PET下脚料723.6g二元酸酐0.98mol二元醇1.71mol催化剂0.1% PET工业废料也可用作粘合剂。大阪市工业研究所和富士摄影胶片公司利用PET工业废料与甘油反应，制成用于金属粘合的粘合剂。PET工业废料用己二酸或乙二醇改性，也可制成热熔胶，用于布料、皮革、纸张、塑料、铝等柔性材料的粘接。聚酯/环氧粉末涂料性能指标名称技术标准名称技术标准名称外观平整光滑微橙色光泽/% 85细度/目180柔韧性/mn 1固化时间/(min/oc) 20/180硬度2H水平流动/[mm(oc.min)] 25/180—5耐湿性(40 oc -2 oc RH95% _3%)/d 21酸浸25%H2SO4室温90天涂层完整冲击强度/kN/cm 50碱浸25%NaOH4废PET膜的回收方法也可以参考PET瓶的回收方法。聚酯热熔胶材料的粘合性能粘合强度材料粘合强度剪切强度/MPa撕裂强度(N/25mm)剪切强度/MPa撕裂强度/(N/25mm)棉布(平纹)3.07 2.10 聚酯2.93 112.0 PET膜3.05 撕掉皮革(打毛)2.27 100铝箔12.90 126胶带(雨衣用)2.83 -8.83 帆布(占)7.60 73

开裂②皮层脱落③纸层撕开④以板作试样的测试值 2． 瓶类的回收 瓶类有清凉饮料瓶，矿泉水瓶，液体食品瓶，化妆品瓶，等，所使用的材料有聚乙烯（PE），聚氯乙烯（PVC），聚对苯二甲酸乙二酯（聚酯）（PET）等。通常矿泉水瓶用PVC或PET制造，碳酸饮料瓶用PET制造，清凉饮料瓶，液体食品瓶用PVC，PE制造，洗涤剂瓶，化妆品瓶，牛奶瓶，乳酸菌饮料大多用PE制造。 回收的各种瓶类一般先经人工分拣，然后再按不同的材料进行回收，目前，已有不少技术和设备用于各种瓶类的回收再生 （1） PET瓶的回收，PET瓶大量用于可口可乐，百事可乐，雪碧等碳酸饮料，目前大部分是由PET瓶和HDPE瓶底组成，瓶盖材料HDPE，商标为双向拉伸聚丙烯（BOPP）薄膜，采用EVA型粘接剂粘附于瓶身，聚酯瓶回收后再利用的途径有再生造粒。醇解和其他等方法。不管采用何种方法，首先要将聚酯瓶与其他瓶分离，也需将聚酯瓶身与瓶底分离。 ① 分离：混合的加收瓶经传送带进入粉碎机粉碎，再经密度分离。 ② 再生造粒：再生造粒可用挤出机。经分离的PET碎料经挤出机挤出造粒制成粒料，为避免挤出时吸水使物性粘度下降，在挤出前应进行干燥。PET粒料的用途如下： a,重新制造PET瓶，再生粒料不能用于与食品直接接触场合，但可用于三层PET瓶的中间层，再制成碳酸饮料瓶。 b.纺丝制造纤维，再生PET料料可用来纺丝制成纤维，用作枕芯，褥子，睡袋，毡等。 c.玻纤增强材料，经玻纤增强的再生PET具有较好的耐热性和力学强度，可用来制作汽车零部件，如耐热汽车车轮罩，其热畸变温度可达240度。变曲弹性模量9500MPa，弯曲强度214 MPa，冲击强度15kf/m2. d.共混改性，再生PET料料可与其他聚合物共混，制得各种改性料，如与PE共混，可得到冲击性能改善的PET共混料，PE：PET为（10~50）：（90~50）：如再加入少量聚丙烯，共混物的尺寸稳定性可获明显改进。由于PE和PET的极性相差较大，所以，在共混时需进行相容处理，一般通过聚烯烃的接枝改性来改进相容性。 ③醇解，PET废料在碱性催化剂存在下进行醇解，再加入二元酸酐等缩聚，得酸值大于12的产物，经稀释，过滤，加入适量催化剂，可制得醇酸树脂漆。配方见下表。反应温度80~85度，反应4~5h PET废料醇解制涂料配方 物料 加入量/% 物料 加入量/% PET物料 25 N-羟甲基丙烯酰胺 2 二缩三乙二醇 23 非离子型乳化剂 0．9 邻苯二甲酸二丁酯 18 阴离子型乳化剂 1．1 乙酸乙烯 24 过硫酸盐引发剂 1．4~1.6 a-甲基苯乙烯 7 水 130 甲基丙烯酸 1 另一个例子是在220~250oc下，将PET废料与多元醇反应，经溶剂化制得三维网状结构的绝缘漆，质量符合GB6109的要求③ 其他，PET瓶还可用来制增塑剂：对苯二甲酸2-乙基己酯（DOTP），其增塑效果类似邻苯二甲酸二辛酯（DOP），在电性能，低温柔性方面稍优于DOP。废PET瓶也可用与废PET薄膜类似的方法制造成粘接剂和不饱和聚酯 （2） PVC瓶的加收，PVC的回收工序如下。 PVC瓶 清洗 分选 粉碎 细粉碎 再生品 先将PVC瓶用蒸汽和碱液清洗并除去商标，再用机械和人工进行分先，经分选后的PVC瓶进行二次粉碎，最后得细度500~1200μm的粉状再生品，纯度可达99.98% （3） PE瓶的加收，用作瓶料的PE以HDPE为主，有奶制品瓶，食品瓶，化妆品瓶等，经分选，清洗后的HDPE回收瓶可经粉碎选料，用途如下： ① 用上着色可乐瓶底座 ② 用于管材共挤出中间芯层 ③ 填充滑石粉或玻纤制造花茶杯 或注塑制品。 ④ 与本纤维复合，用作人工木材，因为木纤维与HDPE相容性较差，所以，需加入适当偶联剂或用活化木纤维。 ⑤ 制造人工碎石，将HDPE瓶粉碎成细片或粒状，然后，在表面粘上纱，金属等制成的碎石状，然后再与混凝土或沥青混合用于土木建筑材料。 3.聚苯乙烯泡沫塑料的回收 聚苯乙烯泡沫塑料有用可发生聚苯乙烯珠粒模塑成型。用于家用电器等包装或冷冻食品包装的泡沫塑料；也有少数方便面碗采用可发性聚苯乙烯珠粒注塑而成。这些塑料制品体积庞大，学杂费量大，其回收利用在中国受到特别重视。 聚苯乙烯泡沫塑料回收利用主要途径有：减容后造粒，粉碎后用作各种填充材料，裂解制油或回收苯乙烯和其他。 （1） 减容后造粒，聚苯乙烯泡沫塑料可熔融挤出造粒制成再生粒料，但因此体积庞大，大便运输，通常在回收时先需减容。方法有机械法，溶剂法和加热法。 （2） 粉碎后用作填料，聚苯乙烯泡沫塑料制品经粉碎后可用作填料，制成各种制品。如①重新模塑成泡沫塑料制品 ② 混凝土复合板制品 ③ 石膏夹芯砖 ④ 用作沥青增强剂 ⑤ 用作土壤改性剂 （3） 裂解制油或回收苯乙烯，废聚苯乙烯发泡塑料裂解制油方法的装置如下 废聚苯乙烯泡沫塑料 预处理 热处理减容 催化裂解 精馏 苯乙烯 （4） 其他，废聚苯乙烯泡沫塑料可用于制造涂料和粘接剂等 ① 涂料，可发性聚苯乙烯泡沫塑料粉碎后加入适当的溶剂可制成漆，工艺流程如下 填料，着色剂 PS，乙酸乙酯 反 研 过 研 过 产 乙醇，二丁酯，环 应 磨 滤 反应釜 磨 滤 品 氧树脂，丁腈胶 釜 ② 粘接剂，酯类和苯类的混合溶剂，加入废聚苯乙烯泡沫塑料，防沉淀剂，增塑剂，酚醛树脂及其他助剂，可制成用于水泥，钢铁，木器的涂料。 ③ 溴化制溴化聚苯乙烯阻燃剂，采用二氯化铝作催化剂，使废聚苯乙烯与溴发生亲电取代反应制得溴化聚苯乙烯，含溴量可达60%至70%，用于PET，ABS，和尼龙等热塑性塑料的阻燃剂。溴化聚苯乙烯价廉，阻燃效果和热稳定性好，用量5份（质量）即可有明显的阻燃效果。与三氧化二锑并用，有较好的阻燃协同效应。 4． 塑料鞋类的加收 塑料鞋类包括发泡，不发泡凉拖鞋，以及各种塑料鞋底，材料主要有PVC，PE，PE/EVA等。在进行加收再生利用前，首先要进行分选，一般以人工分拣为主，经分拣后的各种废旧鞋类再据材料种类进行再生，加以利用。 （1） PVC塑料鞋类的加收，PVC塑料鞋类的加收主要采用重新造粒的方法，将经分拣洗净的废旧PVC鞋料在双辊炼塑机上混炼，此时，据废料的具体来源，质量，加入各种精添加剂，经充分混炼后出片，切粒，经过滤挤出，制得再生粒料。 辅助添加剂的加入决定于废旧PVC鞋料的情况，如果是工厂的边角料，则无需加入添加剂，只要以一定比例与新料混合加入即可，连角料与新料的比例可达1比1 甚至更高，对于发泡PVC废料，混炼温度需适当提高，混炼时间也需延长，以驱除气泡。 对于质量较差的废旧PVC鞋料，则要补加各种添加剂，且要将各种杂质除去，方法是通过挤出过滤。确定增塑剂的添加量的公式为： b C1K1 C2K2 b X=A （A1 +A2 +…）×（1+ ） 100+b 100+ C1K1 100+ C2K2 100 A=A1+A2 + … 式中：X—— 再生配料中，需添加增塑剂的质量，kg A——再生配料中，废旧塑料总质量，kg A1 A2…——再生加工的某种废旧塑料的质量kg b——再生生料中，要求增塑剂的质量比，% C1 C2…——再生加工的某种废旧塑料的原配方中增塑剂的质量比，% K1 K2…——再生加工的某种废旧塑料的增塑剂的保留系数，通常根据经验来确定。 其他添加剂，如稳定剂，润滑剂等原则上也可利用上述公式的和经验来确定。 废旧PVC农膜，工膜常用来制鞋用PVC再生料，一般PVC薄膜中增塑剂的含量在42份左右，现介绍几个配料实便（利用工厂PVC泡沫塑料边角料的配比）。 配方① 工厂PVC泡沫鞋料边角料 10 kg 废旧PVC薄膜 25 kg 新料粉料 10 kg 新料粉料的配方如下：。 PVC(XO-4) 100(质量份) 二碱式性硫酸铅 5.0 DOP 35 二碱式性亚磷酸铅 2.0 DBP 60 中络黄浆 1.0 混合酯 25 氧化铁红浆 2.2 硬脂酸钡 3．5 炭黑浆 0.14 配方② 工厂PVC泡沫塑料的边角料 30 kg 新料粉料理 10 kg 废旧PVC薄膜 5 kg 新料粉料配方如下。 PVC（XO-4） 100(质量份) DOP 25 三碱式硫酸铅（粉料） 0.5 DBP 30 硬脂酸钡 0.7 （2） PE，PE/EVA鞋料的回收，PE，PE/EVA鞋料通常是发泡制品。工厂边角料主要是粉碎后造粒。添加于新料中，社会上收集的废料主要可用于农具，栅栏等。 5． 聚氨酯的回收 聚氨酯种类繁杂，其制品有软，硬泡沫塑料，热塑性弹性和工业制品等，广泛用于汽车，家电，化工，日用等领域。回收利用可按共种类分别进行。 （1） 聚氨酯软质泡沫塑料的回收，聚氨酯软质泡沫塑料可采用机械回收的方法。有①用粘合剂包覆，压塑再利用②低温回收作填料 （2） 反应注射成型聚氨酯的回收①用作玻纤增强RIM-PUR的填料。②与聚丙烯共混。废旧RIM-PUR粉碎料与PP共混凝土，可制得柔韧性的PP弹性体。方法有1，活化处理2，添加相容剂3，添加无机填料。③直接压塑回收RIM-PUR回收料经粉碎磨细后的粉料可直接压塑制得各种制品，而不需添加粘接剂。④部分热降解回收，将RIM-PUR废料在捏和机中加热至度捏造和，使材料中PU分子链部分断裂降解，材料由硬质变为软质塑性状态，此时再加入异氰酸酯使材料中降解的PU分子链交联，制得硬质材料，用于汽车工具箱等要求强度，硬度高等。 6． 酚醛塑料的回收 废旧酚醛塑料的主要用用填料添加于酚醛塑料中，添加有废旧酚醛塑料的材料整体性能有所下降，尤其是无缺口冲击强度，即使添加量仅5%，无缺口冲击强度甚至可降低35%，添加的废旧酚醛塑料的颗粒在大对性能有影响，通常小颗料废旧酚醛塑料能提高材料性。添加废旧醛塑料的材料缺口冲击强度有所提高，弯曲性能，介电强度，吸水性和热畸变温度基本维持不变. 废旧酚醛塑料回收料对酚醛塑料性能的影响材料组成 弯曲强度/MPa 拉伸强度/MPa 缺口冲击强度/(J/M2) 无缺口冲击强度/(J/M2) 热变形温度度/oC 酚醛树脂 85.5 46.7 752 3154 115 酚醛树脂+5%大料径回收料 74．0 23.1 904 1955 110 酚醛树指+5%中粒径回收料 81.2 40.6 1135 2039 107 酚醛树指+5%小粒径回收料 79.1 37 967 2376 109 酚醛树脂+10%中粒径回收料 80．5 —— 736 2039 107 酚醛树脂+15%中粒径回收料 78．8 —— 820 2018 111 酚醛树脂+20%中粒径回收料 77．0 —— 749 1998 109 降解塑料的定义，分类与用途 一、定义 降解塑料是指一类其制品的各项性能可满足使用要求，在保存期内性能不变，而使用后在自然环境条件下能降解成对环境无害的物质的塑料，因此，它也被称为可环境降解塑料。 聚合物的降解是指因化学和物理因素引起的聚合的大分子锭断裂的过程。聚合物曝露于氧，水，热光，射线，化学品，污染物质，机械力。昆虫等动物以及微生物等环境条件下的大分子链断裂的降解过程被称为环境降解。降解使聚合物分子量下降，聚合物材料物性降低，直到聚合物材料丧失可使用性，这种现象也被称为聚合物材料的老化降解。 天然聚合物和合成聚合物两者暴露于环境条件下都会降解，但是，在相同的环境条件下，各种聚合物，尤其是合成聚合物的降解敏感性大不相同，因而，各种聚合物的可解性也各不相同，例如，聚丙烯在光氧环境条件下易于降解，而聚苯乙烯在同样的环境条件下难于降解，聚乙烯醇在某些微生物存在的环境条件下较易于降解，而聚乙烯，聚丙烯，聚苯乙烯在同样环境条件下难于降解。 环境降解塑料的降解过程主要涉及生物降解，光降解和化学降解，而且，这三种主要降解过程相互间具有增效，协同和连贯作用。例如，光降解与氧化物降解常同时进行并互相促进；生物降解更易发生在光降解过程之后。 聚合物的老化降解和聚合物的稳定性有直接关系。聚合物的老化降解缩短塑料的使用寿命。为此，自塑料问世以来，科学家就致力于对这类材料的防老化，即稳定化的研究，以制得高稳定性的聚合物材料，而目前各国的科学家也正利用聚合物的老化降解行为竞相开发环境降解塑料。 二、分类 环境降解塑料是一类新型的塑料品种 国外开发可环境降解的塑料始于70年代，当时主要开发光降解塑料，目的在于解决塑料废弃物，尤其是一次性塑料包装制品带来的环境污染问题，至80年代，开发研究转向以生物降解塑料为主，而且，也出现了不用石油而用可再生资源，如植物淀粉和纤维素，动物甲壳质等为原料生产的生物降 解塑料。另外，也开发了用微生物发酵生产的生物降解塑料。 一类早已临床应用的能为生体降解的医用塑料，如聚乳酸也引起了人们的注意，希望能用它来解决塑料的环境污染问题，但是，对于这类塑料是否归类为环境降解塑料尚有不同见解，日本降解塑料研究会的意见认为不能归入环境降解塑料。但从降解塑料是一类新型塑料的角度考虑，应也可包括生体降解塑料，并不妨将将降解塑料从用途分类，分为环境（自然）降解塑料和生体（环境）降解塑料。后者已在医学上用于手术缝合线，人造骨骼等。 中国降解塑料的开发研究基本与世界同步。但是，中国降解塑料的研究开发始于农用地膜。中国是一个农业大国，地膜的消费量占世界第一位，为解决累积在农田的残留地膜对植物根系发育造成的危害而影响作物产量，以及残膜对农机机耕操作的妨碍问题，70年代即开始了光降解塑料地膜的研制，1990年前后，出现了淀粉填充于通用塑料的生物降解塑料，同时，在光降解塑料的基础上，开发同时填充淀粉的兼具光降解和生物降解功能的地膜。目前各类降解地膜正在发展中，尚处于应用示范推广阶段。近年，随着中国人民生活水平的提高，一次性塑料包装制品带来的环境污染问题日趋严重，为此，也正在积极开发用于包装，主要是一次性包装的降解塑料制品，如垃圾袋，购物袋，餐盒等。 三、用途 降解塑料的用途主要有两个领域：一是原来使用普通塑料的领域。在这些领域，使用或消费后的塑料制品难于收集回对环境造成危害，如农用地膜和一次性塑料包装，二是以塑料代替其他材料的领域。在这些领域使用降解塑料可带来方便，如高尔夫球场用球钉，热带雨林造林用苗木固定材料。具体应用领域如下： 1. 农林渔业，地膜，保水材料，育苗钵，苗床，绳网，农药和农肥缓释材料。 2. 包装业，购物袋，垃圾袋，堆肥袋，一次性餐盒，方便面碗，缓冲包装材料 3. 日用杂货，一次性餐具（刀，叉，筷子）玩具，一次性手套，一次性餐布。 4. 体育用品，高尔夫球场球钉和球座 5. 卫生用品，妇女卫生用品，婴儿尿布，医用褥垫，一次性胡刀。 6. 医药用材，绷带，夹子，棉签用小棒，手套，药物缓释材料，以及手术缝合线和骨折固定材料。

胶木与电木的的区别

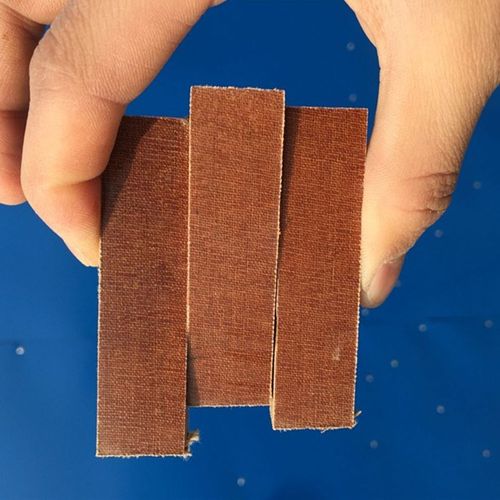

胶木与电木的无区别。胶木又称电木。以木粉为填料的酚醛塑料的俗称。主要以木粉为填料的酚醛压塑粉，俗称胶木粉或电木粉。由胶木粉或电木粉经压制而成的塑料制品，称胶木制品或电木制品。电木是塑料中第一个投入工业生产的品种，电木的化学名称叫酚醛塑料，它具有较高的机械强度、良好的绝缘性，耐热、耐腐蚀，因此常用于制造电器材料，如开关、灯头、耳机、电话机壳、仪表壳等，“电木”由此而得名。扩展资料酚醛塑料（胶木/电木）性质及用途耐热性：从实用角度考虑，各种填料的酚醛塑料的使用温度分别是：无机填料160℃；有机填料140℃；玻璃纤维和石棉填料的最高使用温度达170～180℃。耐腐蚀性：不含填料的纯酚醛树脂几乎不受无机酸侵蚀，不溶于大部分碳氢化合物和氯化物，也不溶于酮和乙醇。但不耐浓硫酸、硝酸、高温铬酸、发烟硫酸、碱和氧化剂等腐蚀。酚醛塑料也同样具有上述的特性，但是研究其耐腐蚀性能时，还须把填料的耐腐蚀性一并考虑进去。酚醛塑料的改性：酚醛塑料的主要缺点是性脆、耐电弧性差，介电性能随频率的变化而改变等缺点，所以在生产的应用中，则采用改性的方法来弥补酚醛树脂的不足。采用酚醛树脂（主要是热塑性的）和其他类型高聚物混合应用可以改善酚醛塑料的性能。常用的高聚化合物有：聚酰胺树脂、聚氯乙烯树脂、丁腈橡胶、聚丙烯树脂等。例如与聚氯乙烯混合后能使其机械强度、耐热性、介电性、耐酸性、耐水性等方面获得提高，且有较好的着色性。以酚醛树脂和丁腈橡胶为基础制成的电木粉可以大大提高制件的冲击强度。以酚醛树脂与聚酰胺树脂和无机填料（如云母与长石）的混合物所制造的电木粉具有更高的介电性能，其制件能够在高温度、高频率、高压的条件下使用。用途：广泛用作电绝缘材料、家具零件、机床附件、机械操作件、阀门手轮、手柄、把手、拉手、把手、日用品、工艺品等。此外，还还用作耐酸用的石棉酚醛塑料、作绝缘用的涂胶纸、涂胶布、作绝缘隔音用的酚醛泡沫塑料和蜂窝塑料等。参考资料：百度百科-胶木参考资料：百度百科-电木

谁能告诉我关于鞋类所有的英文词汇.

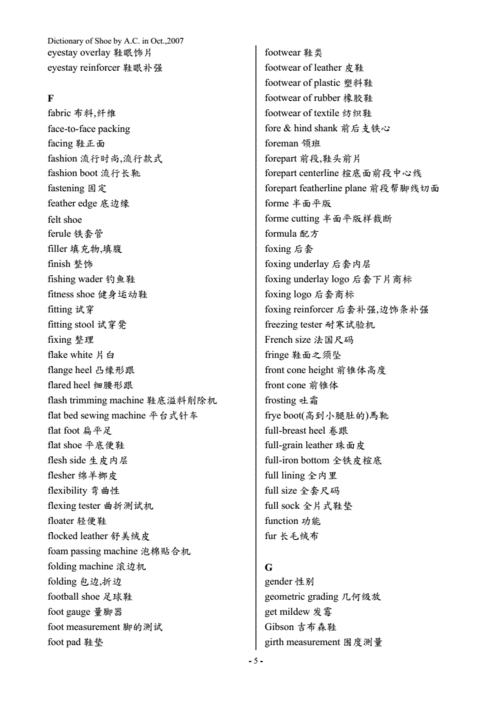

鞋类英语 鞋子 shoe颜色 colour黑色 black 红色 red米色 bone beige白色 white金色 gold珠光金色 Pearlied gold浅金色 Light gold 白金色 platinum银色 silver珠光银色 pearized silver 古铜色 bronze红铜色 copper蓝色 blue灰色 gray棕色 Tan 深灰 smoke冰色 ice浅棕色 light tan混色 mixtz卡其 khaki紫色 purple酒红色 deep wine桔色 orange粉红色 pink桃红色 fuchsia咖啡色 coffee石头纹王彩 tiffany骆驼棕 camel tan锈色 rust骨色 bone 鞍棕色 saddle.tan龟/玳瑁 tortoise栗褐色 chestnut黄色 yellow绿色 green透明色 clear luctte 鞋类英语-材质 拉链纹PU raffia pu沙丁布 satin麻布 linen沙绸 mesh提花布 tmaterial山东绸 gorsgrain泰国绸 Thai silk绸布 mircofabric拉菲草 raffia镜面 ratent烫金 wash gold透明PVC clear pvc透明跟 clear heel蛇纹 snakeAR-18PU truekid wet puD-3PU wet pu珍珠沙 pearl弹性 stretch皱布 micro fab编织 woven牛皮 calf羊皮 sheepskin巴西PU Brazilian pu牛巴革 nubuck植毛绒 velvet金属PU semwtauic pu/met pu金属PVC semwtauic pvc半PU（仿PU） mipu.semi柔软PVC casiling pvc毛孔蚊PVC regularpvc双包探纹PU pulgup pu 鞋类英语-结构 构型 construction材料 material型体号 style#art.co楦 last跟 heel中底 insole大底 outsole鞋面 upper vanp内里 lining鞋头 toe鞋舌 tongue领口 collar鞋垫 sock lining商标/布标 logo label布扣 ornament鞋扣 buckie鞋眼 eyelet鞋带 lace防水台 platform三角跟 wedge包头 tip binding内腰 inside处腰 outside层皮跟 leather stack heel印刷跟 printed.heel沿条 welt配汤色 matching（鞋面）车线 upper stttch鞋类英语-裁断 大底 outsole鞋垫 sock tining质腹 bottom filler鞋跟垫片 heel pad皮泉硬纸 eather board心纸底板 shank board牛皮 leather仿牛皮 imitation leather裁刀 cutting dies裁断垫皮 cutting pad布料 cloth material灯心绒 corroy帆布 canvas反毛皮 suedePU poly urethane尼龙 nylon麻布 flax特立可得 tricot毛巾布 terry cloth泡棉 foam绸面 mesh法兰绒 flannel不织布 non woven橡胶发泡 Rubber pange长毛里 boa毛暄 felt布里 backing 加温式贴合 flame 中底 insole镜面皮 putent leather小牛皮 calfskin leather小山羊皮 kidskin leather猪皮 pigskin leather磨面皮 smooth leather压花皮 embossed leather皮克龙 Picalon 鞋头开口 open toe鞋后开口 open back鞋后密口 closed back鞋后密口 open shank鞋面 upper鞋面前端 vamp鞋腰 quarter鞋舌 tongue鞋舌扣环 tongue coop后上片 mustache处包片 outside counter里包片 inside counter鞋领 collar 装饰带 ornament鞋流 shaft of boot后跟包皮 heel cover中底边 insole binding鞋口滚边 topline binding 反口领 cuff鞋类英语-成型 后踵 heel curre跟踵 crown of last鞋头翘度 toe spring处理剂 primer胶水 cement中底 insole大底 outsole鞋带 lace中底垫皮 sock lining单底 unit sole生胶底 plantation crepe射出底 injection crepe中底 midsole中插 wedge后跟 heel天皮 top life钉书针 staple钉子 nail螺丝钉 screw前帮机 lasting pincers夹子 lasting攀鞋用手头钉 Lasting tacks楦头润滑剂 Last slip根皮 Heel cover 橡胶糊 Rubber cement药水糊 Neoprene模子底 shell sole 模子底 moulded sole鞋口 topline停留时间 time dwell中底滚边 insole binding鞋后高度 back height鞋头长度 vamp length鞋眼开口部位 eyestay opening填腹 bottom filler后跟垫片 heel pad中底钉合 insole attacching前帮机 toe lating 腰帮机 side lasting后帮机 heel seat砂纸型打粗机 sand paper砂轮式打粗 stone roughing后踵整型 back part大底压着 outsole press拨楦 pull out last定型加硫箱 neat setter拨丝钉 pull last 大底车线 outsole 冷冻箱 cooling chamber放置铁心 putting on shank贴底 outsole 鞋类英语-包装 纸盒 box纸盒印字 Box priting纸版 card board纸箱 carton箱上贴签 Carton lable箱 Case层 Layer吊钩 Hook唛头 Mark尼龙带 nylon band包装 packing装箱单 packing list双数 pairage同面包装 Side by side packing配双 pairing价格标 price ticket干燥剂 silica fee包装纸 tissue paper胶带 tape标签 Iag lable tichet客户号码 order NO客户型号 article NO箱号 carton NO号码 size双数/数量 quantity毛重 gross weight净重 net weight鞋类英语-耗材 五克力纱绒布 acrylic 全部人造材料 All man 人造皮 artifical 装饰边缘 edging配料 accessory拉着剂 Adhesive安第石油 Antique oil硫化剂 Bridging agent棉布 Cotton flannel软皮 Casting leather硬化剂 hardener发泡剂 Blowing agent鞋扣 Buckie 培林 Bearing毛刷 Brush鞋带 Weave tape冰刀 Blade包跟 Cover heel 打腊皮 Burnished leather松紧带 Elastic band /gore催化剂触媒 Catalyst软木片 Cork sheet生胶 Crepe
