光敏/光电二极管（光敏二极管）

光电二极管与光敏二极管的区别

1.光电二极管和光电二极管没有区别，只是名称不同。2.光电二极管，又称光电二极管(英文：photodiode)，是一种根据使用方式将光转换成电流或电压信号的光探测器。管芯中常采用光敏PN结，对光的变化非常敏感，具有单向导电性。而且光强不同时，会改变电学特性。因此，光的强度可以用来改变电路中的电流。

光敏二极管是什么？

1.光敏二极管也叫光电二极管。光敏二极管在结构上类似于半导体二极管，其管芯是PN结，具有光敏特性，单向导通，工作时需要施加反向电压。没有光照时，有一个很小的饱和反向漏电流，即暗电流。此时，光电二极管关闭。曝光时，饱和反向漏电流大大增加，形成光电流，光电流随入射光的强度而变化。当光照射PN结时，PN结内可以产生电子-空穴对，增加了少数载流子的密度。这些载流子在反向电压下漂移，导致反向电流增加光电二极管。因此，光的强度可以用来改变电路中的电流。常见的有2CU，2DU等系列。2.光电晶体管类似于常见的三极管，也有电流放大的作用，只不过它的集电极电流不仅受基极电路和电流控制，还受光辐射控制。通常基极不引出，但有些光电晶体管的基极引出是为了温度补偿和附加控制。当具有光敏性的PN结受到光照时，形成光电流，产生的光生电流从基极进入发射极，从而在集电极回路中获得放大倍的信号电流。不同材料制成的光电导体具有不同的光谱特性，与光电二极管相比，光电流放大大，即灵敏度高。3.基本特性：(1)光谱特性(2)伏安特性(3)光照特性(4)温度特性(5)频率响应性

光敏二极管是什么？

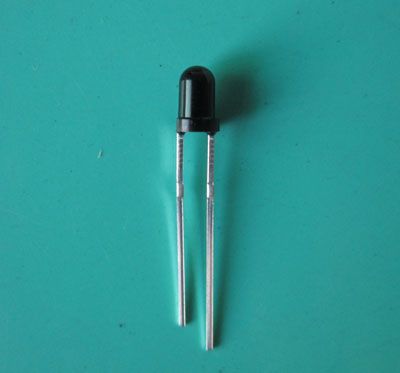

光敏二极管也称为光电二极管。光敏二极管在结构上类似于半导体二极管，其管芯是PN结，具有光敏特性，单向导通，工作时需要施加反向电压。没有光照时，有一个很小的饱和反向漏电流，即暗电流。此时，光电二极管关闭。曝光时，饱和反向漏电流大大增加，形成光电流，光电流随入射光的强度而变化。当光照射PN结时，PN结内可以产生电子-空穴对，增加了少数载流子的密度。这些载流子在反向电压下漂移，从而增加反向电流。因此，光的强度可以用来改变电路中的电流。光敏二极管是一种将光信号转换成电信号的半导体器件。它的核心部分也是PN结。与普通二极管相比，结构上的区别在于，为了接受入射光，PN结的面积尽可能大，电极面积尽可能小，PN结的结深很浅，一般小于1微米。光电二极管在反向电压下工作。没有光线时，反向电流很小(一般小于0.1微安)，称为暗电流。当有光时，携带能量的光子进入PN结后，将能量转移给共价键上的束缚电子，使部分电子脱离共价键，从而产生电子-空穴对，称为光生载流子。它们在反向电压的作用下参与漂移运动，使反向电流明显变大，光强越大，反向电流越大。这个性质叫做“光电导”。当光电二极管受到一般照度的光照射时，产生的电流称为光电流。如果在外电路上接一个负载，在负载上得到一个电信号，这个电信号随着光的变化而变化。光电二极管和普通二极管一样有一个PN结，但不同的是，光电二极管的外壳上有一个透明窗口，用来接收光线，实现光电转换。在电路图中，字符符号是VD。光电晶体管除了具有光电转换的功能外，还具有放大的功能。在电路图中，字符符号一般是VT。因为光电晶体管的输入信号是光信号，通常只有集电极和发射极两条引线。小光敏，一般是光电二极管负载的1/10。要检测光电二极管，可以使用万用表Rx1k电阻。当没有光线照射在光电二极管上时，它像普通二极管一样单向导通。正向电阻8-9 k，反向电阻大于5 m。如果不知道光电二极管的正负极，可以通过测量普通二极管的正负极来确定。测量正电阻时，黑色探针连接到光电二极管的阳极。光电二极管反接时，即万用表红色探针接光电二极管正极，黑色探针接光电二极管负极。此时电阻应该接近无穷大(没有光照时)。当光电二极管受到光照射时，万用表的指针应该向右偏转一个大的幅度。光线很强的时候，手会碰到0刻度的石头边缘。用环形电极测量光电二极管时，环形电极和背电极(正电极)也相当于一个光电二极管，其性能也具有单向导通，见光后反向电阻大大降低。区分环极和前极的方法是在反接的情况下让光电二极管上的光不要太强。电阻值稍小的前极和电阻值稍大的环极。为你骄傲的电子答案！
