光电二极管（光敏二极管和光敏电阻的区别）

光电二极管是什么？

光电二极管的作用是进行光电BFQ591转换，广泛应用于光学控制、红外遥控、光学检测、光纤通信、光电耦合等领域。1.灯光控制；光电二极管可用作光控开关，电路如图7-8所示。当没有光时，光电二极管VD由于反向电压而关闭，晶体管VT。和VT2也由于基极电流的不存在而关断，继电器处于释放状态。当有光照射在光电二极管VD上时。VD。由关变为开，使vt1和VT2相继导通，继电器K闭合接通受控电路。；2.光信号接收；光电二极管可以用来接收光信号。图7-9显示了光信号接收和放大电路。光信号由光电二极管VD接收，VT放大，通过耦合电容c输出；图7-9光信号接收和放大电路；；；3.光转换；光电二极管可用于将红外光转换成可见光。电路如图7-10所示。红外光信号由光电二极管VD接收。在被晶体管VT放大之后。而VT:驱动LED VD发出可见光。

请问光电二极管的工作原理是什么？

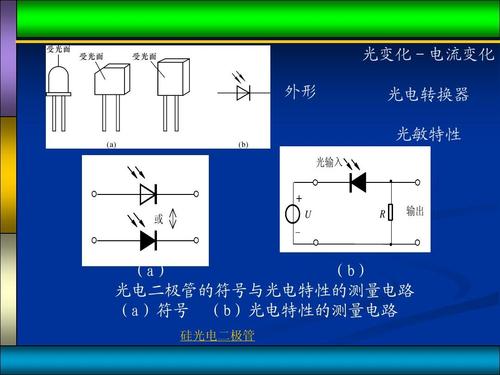

光电二极管的工作原理：光电二极管是一种将光信号转化为电信号的半导体器件。它的核心部分也是PN结。与普通二极管相比，结构上的区别在于，为了接受入射光，PN结的面积尽可能大，电极面积尽可能小，PN结的结深很浅，一般小于1微米。光电二极管在反向电压的作用下工作。没有光线时，反向电流很小(一般小于0.1微安)，称为暗电流。当有光时，携带能量的光子进入PN结后，将能量转移给共价键上的束缚电子，使部分电子脱离共价键，从而产生电子-空穴对，称为光生载流子。它们在反向电压的作用下参与漂移运动，使反向电流明显变大，光强越大，反向电流越大。这个性质叫做“光电导”。当光电二极管被普通照明的光照射时，产生的电流称为光电流。如果在外电路上接一个负载，在负载上得到一个电信号，这个电信号随着光的变化而变化。光电二极管和光电晶体管广泛用作电子电路中的光敏器件。光电二极管和普通二极管都有一个PN结，但不同的是，光电二极管的外壳上有一个透明窗口，用来接收光线，实现光电转换。在电路图中，字符符号是VD。光电三极管不仅具有光电转换功能，还具有放大功能。在电路图中，字符符号一般是VT。因为光电晶体管的输入信号是光信号，所以它通常只有集电极和发射极两个管脚线。像光电二极管一样，光电晶体管外壳有一个透明窗口来接收光线。

光电二极管有哪些特性？

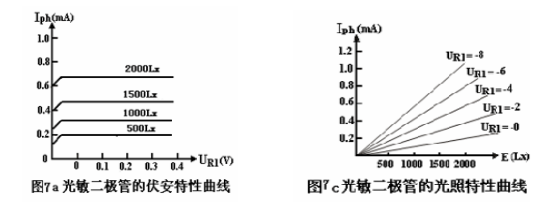

半导体二极管也叫晶体二极管，简称二极管。它是一种可以单向传导电流的电子设备。半导体二极管中有一个PN结和两个引线端子。该电子器件根据施加电压的方向具有单向电流传导性。发光二极管具有单向导电性。只有当施加的直流电压使正向电流足够大时，才会发光。正向电流越大，光就越强。光电二极管是一种远红外接收器，它是一种转换光能和电能的装置。光电二极管：的工作原理：PN结加反向电压，在光照下，反向电流和反向电阻发生变化。没有光照时，反向电流很小，反向电阻很大。有光时，反向电阻减小，反向电流增大。暗电流：光电二极管无光时的反向电流称为暗电流。亮电流：有光照射时的电流称为亮电流。
