电力场效应管（结型场效应管的工作原理）

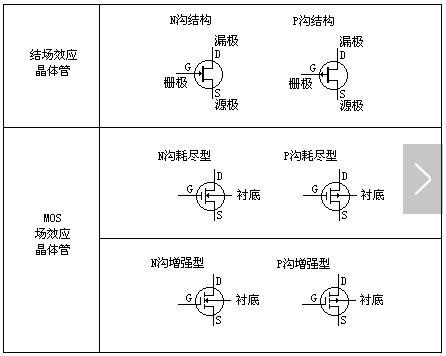

电力场效应管的场效应管

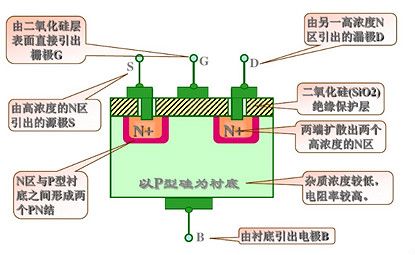

电力场效应管的介绍

电力场效应管的电力MOSFET的基本特性

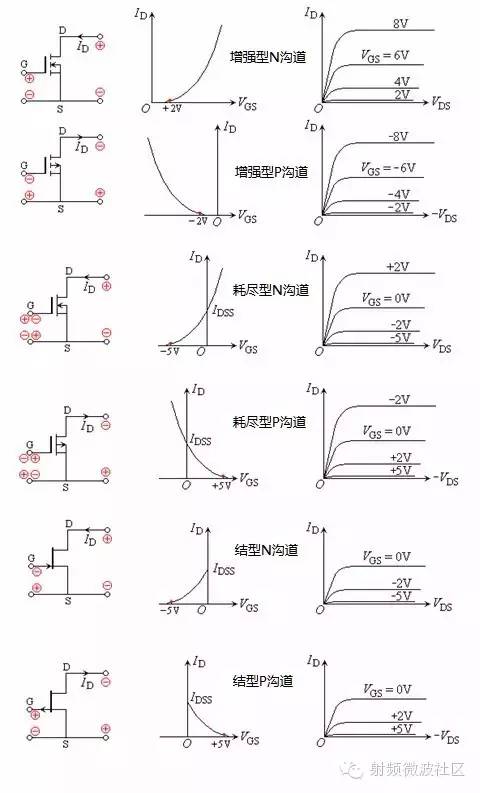

(1)漏极电流ID和栅源电压以及漏极电流ID和栅源电压UGS之间的关系称为MOSFET的传输特性。当ID较大时，ID与UGS的关系近似为线性，曲线的斜率定义为跨导Gfs。(2)2)MOSFET漏极的电压-电流特性(即输出特性):截止区(对应GTR的截止区)饱和区(对应GTR的放大区)不饱和区(对应GTR的饱和区)工作在开关状态，即在截止区和不饱和区之间来回切换。漏极和源极之间有一个寄生二极管，当施加反向电压时，该二极管导通。导通电阻具有正的温度系数，有利于器件并联时的均流。(3)动态特性导通延迟时间td(on)上升时间tr导通时间ton——导通延迟时间上升时间之和关断延迟时间td(off)下降时间tf关断延迟时间toff——关断延迟时间下降时间之和与MOSFET的开关速度和Cin充放电有很大的关系。可以降低驱动电路的内阻Rs，减小时间常数，加快开关速度。没有少子存储效应，关断过程非常迅速。开关时间在10~100ns之间，工作频率可达100kHz以上，是主要电力电子器件中最高的。现场控制装置，静态时几乎没有输入电流。但在开关过程中，输入电容需要充放电，仍需要一定的驱动功率。开关频率越高，所需的驱动功率越大。
