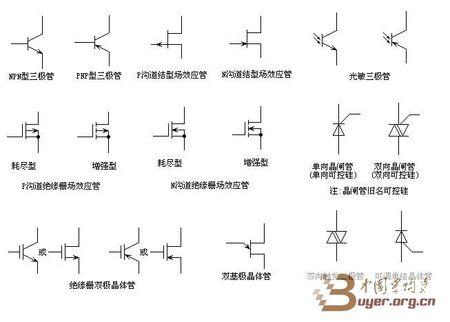

三极管所以种类和表示符号

半导体三极管又称晶体管，是电子电路中最重要的器件。它的主要功能是电流放大和开关。顾名思义，三极管有三个电极。二极管由一个PN结组成，三极管由两个PN结组成，公共电极成为三极管的基极(用字母B表示)。另外两个电极成为集电极(用字母C表示)和发射极(用字母E表示)。由于组合不同，一类晶体管是NPN，另一类是PNP。三极管的种类很多，不同的型号有不同的用途。大多数三极管都用塑料或金属封装。三极管常见的外观是，带箭头的电极是发射极，向外的箭头是NPN三极管，向内的箭头是PNP三极管。实际上，箭头所指的方向就是水流的方向。电子制造中常用的90系列三极管，包括低频小功率硅晶体管9013(NPN)和9012(PNP)，低噪声晶体管9014(NPN)，高频小功率晶体管9018(NPN)。他们的型号一般都标在塑壳上，但看起来都一样，都是用TO-92标准封装的。你还可以在旧电子产品上看到3DG6(低频小功率硅管)和3AX31(低频小功率锗管)，它们的型号也印在金属外壳上。中国生产的晶体管有一套命名规则。电子工程师和电子爱好者应该知道三极管符号的含义。符号的第一部分“3”表示三极管。符号的第二部分表示器件的材料和结构：A——PNP型锗材料；B——NPN锗材料；C——PNP硅材料；D——NPN硅材料。符号的第三部分代表功能：U——光电池；K——开关管；X——低频小功率管；G——高频小功率管；D——低频大功率管；A——高频大功率电子管。另外，3DJ型是场效应晶体管，BT型表示特殊的半导体元件。

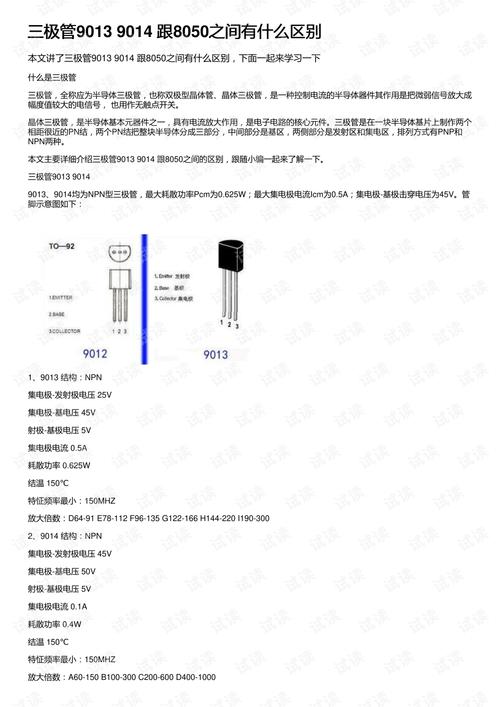

三极管9018，9014和9013，各自有什么特点，运用的场合有什么不同

018是超高频小功率三极管，适用于FM发射和接收电路，最高频率达到1.1GHz，9014是低噪声、高增益、小功率三极管。适用于要求高增益的音频放大和单级电路。9014的放大倍数通常在400倍以上，是其他三极管望尘莫及的。913适用于需要大电流的场合，如继电器驱动等。总之都是低功耗NPN三极管，应用最广。913、9014、9018的基本参数不同：最大功耗Pcm为0.6/0.4/1W，最大工作电压Uceo为25/45/25V，最大工作电流Icm为0.5/0.1/0.8 (1.5) A. 00为低频三极管，工作频率不会超过9013、9014。扩展资料：三极管9018、9014、9013工作原理：三极管的值不是常数。在实际使用中，三极管的集电极电流I和值会随着调节而变化。一般来说，当I/C很小(例如几十微安)或很大(即接近集电极最大允许电流I CM)时，小功率管的值相对较小。在1mA以上相当宽的范围内，小功率管的值比较大。因此，学生在调试放大电路时应确定合适的工作电流I/C，以获得最佳放大状态。另外，值与温度密切相关，就像三极管的其他参数一样。随着温度的升高，值变大。一般温度升高1，值增加0.5% ~ 1%。三极管有一个极限参数叫集电极最大允许电流，用1cm表示。Cm常被称为三极管的额定电流，所以人们常常误认为超过了cm的值，会因过热而烧坏灯管。实际上，指定I CM值是为了避免集电极电流过大时值过度降低。通常，当值降低到其最大值的一半左右时，集电极电流被设置为最大允许集电极电流ICM。九。三极管的电流放大系数值也与电路的工作频率有关。在一定的频率范围内，可以认为值不随频率变化，但当频率上升到一定值以上时，值会明显减小。为了保证三极管在高频时仍有足够的放大能力，规定当频率上升使值下降到低频(1000Hz)值 0的0.707倍时，对应的频率称为截止频率，用f 表示。f是三极管连接到共发射极电路时允许的最高工作频率。三极管的截止频率f 是在三极管接入共发射极放大器电路时测得的。如果三极管接成共基电路，当电流放大系数 (=I C/I E)随着频率的增加而降低到低频(1000Hz)值 o的0.707倍时，对应的频率称为截止频率，用f 表示。F 反映了三极管共基极的频率限制。在三极管产品系列中，低频管和高频管往往是根据f 的大小来划分的。根据国家规定，f& lt；3mhz为低频管，f>的；3mhz是高频管。当频率高于f 时，继续提高频率，会降低，直到=1，三极管失去放大能力。因此规定在高频条件下，=1对应的频率称为特征频率，用FT表示，T常被作为标志三极管频率特性的重要参数。选择三极管时，电子管的特征频率f T应比实际工作频率高3 ~ 5倍。和f 的物理意义是一样的，只是放大电路的连接方式不同。理论分析和实验都可以证明，同一个三极管的f 值远小于f 值，两者的关系为f=(1-) f，说明共发射极电路的极限工作频率高于共基极。

极电路低得多。所以，高频放大和振荡电路大多采用共基极连接。参考资料：百度百科-9013三极管参考资料：百度百科-9014三极管

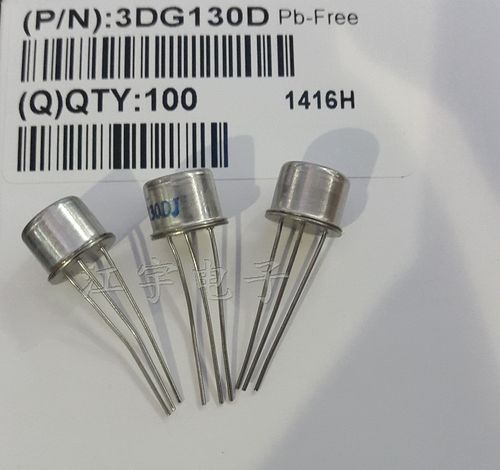

3DG130D三极管能用其他什么三极管代替

3DK4、3DG12、3DG87可以代替。1、三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种电流控制电流的半导体器件·其作用是把微弱信号放大成幅度值较大的电信号， 也用作无触点开关。2、晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。
