达林顿三极管（什么是达林顿晶体管）

三极管达林顿是什么意思？

使得达林顿开关三极管输出压降约为普通开关三极管的三倍。很明显，是两个三极管的输出电压降的相加值。与一般的开关二极管相比，达林顿开关二极管的驱动电流很小，所以在驱动信号较弱的地方是更好的选择。达林顿开关二极管的缺点是输出压降比一般开关晶体管多一级。由于第一级三极管的功率较小，输出压降一般较大。特别注意使用时是否产生高温；另外，高放大倍数的不利影响是容易被干扰，所以在设计电路时也要注意相关的保护措施。技术描述“达林顿”指的是两个三极管的组合。有四种组合，NPN和NPN，PNP和PNP，NPN和PNP，PNP和NPN。两个管的组合的电流放大系数等于两个管的电流放大系数的乘积。达林顿三极管是两个三极管的串联组合。电流放大倍数是两个三极管各自放大倍数的乘积，往往可以超过10000倍。

达林顿管是做什么用的？工作原理是什么？如下电路图所示？

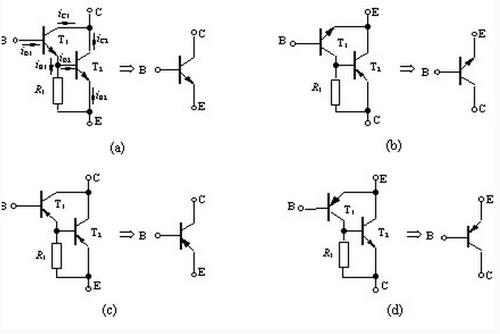

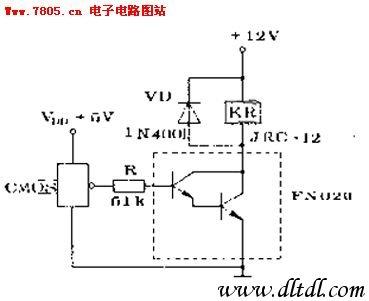

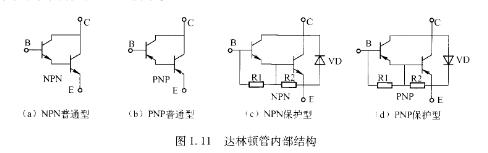

达林顿晶体管实际上是两个三极管的复合，相当于一个三极管，但其电流放大倍数比三极管大得多，提高了电流驱动能力。您的图是ULN2803的简化图。内部相当于八个非门，实际上是八个达林顿晶体管，相当于八个NPN晶体管。其作用是反相放大，一般用于驱动大电流负载，如控制继电器、灯等。所以用八个非门来表示。看下图就明白了。这是ULN2003，里面有7个达林顿晶体管(比ULN2803少一个达林顿晶体管)。大家可以看到，每个达林顿晶体管都是两个三极管的组合，相当于一个NPN三极管。控制电压加在末端，负载端接在末端，输出低电平有效。原理：达林顿晶体管是一种重复三极管。它串联两个三极管，第一个管的发射极接第二个管的基极，所以达林顿晶体管的放大倍数是两个三极管放大倍数的乘积。所以它的特点是放大倍数非常高，达林顿管的作用一般是在高灵敏的放大电路中放大非常小的信号。例如高功率开关电路。扩展资料：复合管的组成原理：在正确的外加电压下，各晶体管工作在放大区。第一个元件的集电极电流或发射极电流被用作第二个元件的基极电流，真实的电流方向是相同的。等效晶体管的类型是第一个原件的类型。达林顿管1的典型应用。用于大功率开关电路、电机调速和逆变电路。2.驱动小继电器。CMOS电路用于通过达林顿管驱动高灵敏度继电器，如右上图所示。虚线框中是低功率NPN达林顿管FN020。3.驱动led智能显示屏LED智能显示屏是由微电脑控制，用LED矩阵板显示的系统，可以用来显示各种字符和图案。该系统采用高、高速、低压降的达林顿管作为行驱动器和列驱动器。图2显示BD683(或BD677) NPN达林顿管用作列驱动器，而BD682(或BD678) PNP达林顿管用作行驱动器，控制88LED矩阵板上相应的行(或列)像素发光。需要注意的是，达林顿管由几个管和电阻组成，用万用表测试时，be结的正负电阻值与普通三极管不同。对于高速达林顿管，有些管的输入二极管与前级be结反向并联。此时测得的be结正负电阻值非常接近，很容易被误认为是坏管。请注意。4.判断什么类型的三极管达林顿管相当于：首先看第一个管是什么类型的，第一个管是什么类型的，然后是什么类型的达林顿管，和第二个无关！更重要的是，判断两个晶体管能否组成一个达林顿晶体管，关键要看电流。如果工作电流发生冲突，它们就不能形成达林顿晶体管结构。也可以根据PNP或NPN管的标志来判断。其实三极管上标注的箭头也是其工作电流的流向。达林顿三极管电流增益高！电压增益约为1，输入阻抗高，输出阻抗低，开关特性好，广泛应用于大功率开关、电锤驱动、脉冲电机驱动和感性负载开关。达林顿电路有四种连接：NPN NPN，PNP PNP，NPN PNP，PNP NPN。前两个是同极性连接，后两个是不同极性连接。NPN的同极性连接：B1是B，C1C2是C，E1B2连在一起，那么E2是e .这里也说说异极性连接。以NPN PNP为例。设前一个三极管T1的三极管为C1B1E1，后一个三极管T2的三极管为C2B2E2。达林顿管的连接方式应使C1B2和E1C2连接在一起。等效晶体管CBE引脚，C=E2，B=B1，E=E1(即C2)。等效三极管极性，与前面的三极管相同。那是NPN型的。参考：百度百科-达林顿管

达林顿管工作原理详解

达林顿管是两个三极管连在一起，极性只识别前面的三极管。达林顿晶体管(也称为达林顿对)是由两个双极晶体管组合而成的器件。这样，第二晶体管可以进一步放大第一晶体管的放大电流，既可以节省空间，又可以获得较高的增益(或hFE)。市场上有集成电路形式的产品，但由两个独立晶体管组成的达林顿对仍然很常见。历史上的达林顿对是由贝尔实验室的悉尼和达林顿发明的。他的专利涵盖了在单个芯片上有两个或三个晶体管的电路，而不是任何数量的晶体管，因为它将涵盖所有现代集成电路。

设计。相关电路 加入互补晶体管(包括一对NPN及PNP晶体管)的类似设计称为西克对(Sziklai pair)，又称为互补达灵顿对晶体管。达林顿管原理达林顿管是一重复合三极管，他将两个三极管串联，第一个管子的发射极接第2个管子的基极，所以达林顿管的放大倍数是两个三极管放大倍数的乘积。所以它的特点是放大倍数非常高，达林顿管的作用一般是在高灵敏的放大电路中放大非常微小的信号。如大功率开关电路。在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。达林顿管复合管组成原则在正确的外加电压下，每只晶体管均工作在放大区。第1个元件的集电极电流或射极电流作第2个元件的基极电流，真实电流方向一致。等效晶体管的类型是第一个原件的类型
