槽型（U型槽）

定子铁芯的槽型有哪几种？

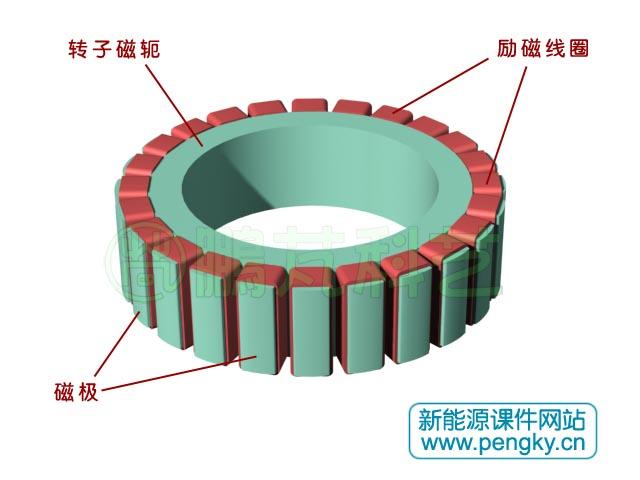

中小型异步电动机一般采用半封闭梨形槽和半封闭平底槽。中型压底电机常采用半开式矩形槽，中型高压电机采用开放式矩形槽。定子铁芯定子铁芯是构成电机磁通回路的重要部件，固定定子线圈。它是由冲片和各种紧固件压制而成的一个整体。定子铁芯的基本要求：1)导磁性好，损耗低。2)良好的刚性和振动。3)结构布置通风效果好。4)叠片后，铁芯内径和槽尺寸应满足设计精度要求。此外，大型汽轮发电机和大型水轮发电机的铁芯也有特殊要求。例如，大型水轮发电机应确保分裂铁芯的接合间隙，否则，电机运行时铁芯会振动。一般定子铁心冲片的厚度为0.5mm或0.35mm，由热轧或冷轧硅钢片或Ni软磁合金片冲片而成。冲片外径小于1m，冲片外径大于0.99m，带扇形冲片。通风槽由槽钢和槽组成，在槽的每个齿上点焊一个或两个槽钢。定子铁芯的紧固：光滑的圆形冲片外压，扇形冲片内压。

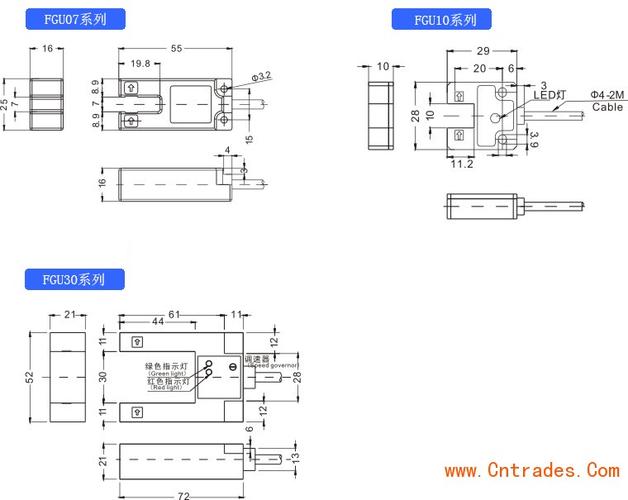

槽型光电开关型号及选型指南

凹槽光电开关也叫U型光电开关，是一种靠红外感应工作的光电产品。它的槽宽决定了接收模型的强度和距离。它以光为媒介，通过红外光来探测物体的位置。凹槽式光电开关应用广泛。如电梯、传送带、包装机械、冲压机械、无人驾驶卡车、自动装配机械等等，都使用凹槽光电开关。下面小编介绍下槽光电开关的型号和选型指南。一型光电开关ITR-8010、ITR-8102、ITR-8103、ITR-8104、ITR-8105、ITR-8117、ITR-8307、ITR-8307/TR8、ITR-8307/S17/TR8、ITR-8406、ITR-9606、ITR-9608、ITR-9702、ITR-9707、ITR-9803、ITR槽宽：检测对象需要通过槽型光耦的槽来阻挡红外光，所以光电传感器的槽宽要比检测对象宽，要有一定的余量，便于安装。2.槽式光耦(光电开关)的狭缝宽度，比如测试对象是齿盘，其齿宽为D，齿宽为F，对于槽式光开关，要求槽式光耦的狭缝宽度小于D，小于F，以保证红外光能被有效阻挡和传导。在上述条件下，选择宽狭缝的槽式光耦。3.槽型光耦(光电接通)外形：带固定孔和带固定孔，请根据实际情况选择。4.安装位置：安装光电传感器时，检测齿盘外径应超出槽型光耦光轴1-2mm。只有这样才能有效的遮挡光线。2.外围电路参数的选择。选择槽式光耦外围电路时，先确定槽式光耦(光电开关)接收管的负载电阻，再根据槽式光耦的转换效率选择红外发射管的电流。以ITR1100为例，如果其负载电阻为10k(包括以下电路的等效负载)，电源电压为5V，其红外接收管的最大电流为(5-0.4/10k=0.46mA，其中0.4为接收管的饱和电压)。ITR1100的转换效率为30%-40%。如果转换效率为30%，则红外发射管电流为0.46/30%=1.5mA，考虑到环境温度、灰尘等不利因素，留有1.5-2倍的余量，实际电流为2.3-3mA。按照这个数值，限流电阻(5-1.2)/3=1.3k，1.2就是红外发射管的正向压降。2.被测物体的移动速度越快(如1-2kHz)，原则上光电二极管的负载电阻越小。凹槽光电开关没有机械运动，可以检测高速运动的物体，和其他接近开关一样。而凹槽光电开关的镜头容易受灰尘影响，光线会被遮挡或散射，从而影响检测。因此，在有灰尘或蒸汽的环境中使用槽式光电开关时，应注意保护镜头不受污染。并且不要暴露在阳光等强光下，否则会影响使用寿命甚至损坏。

电机设计槽型怎么选择？

这是个大问题。一般在选择槽型时要考虑齿宽的大小，即齿宽应满足以下要求：转子气隙磁通应等于转子磁通。沟槽的选择还应满足镶嵌工艺的要求。一般微电机都是梨形槽。
