光断续器（光电测距传感器）

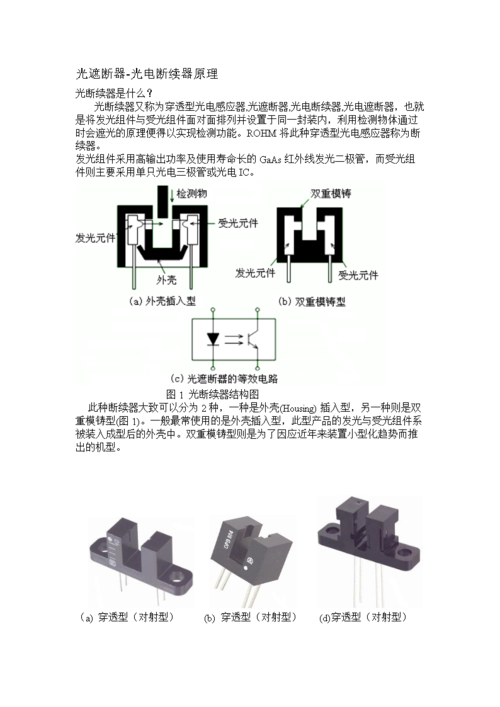

光电断续器的结构及工作原理？

1.工作原理及组成光电开关是通过将光强的变化转化为电信号的变化来控制的。一般来说，光电传感器由三部分组成，分别是：发射器、接收器和检测电路。发射器瞄准目标发射光束，光束一般来自半导体光源、发光二极管(LED)和激光二极管。连续发射光束，或者改变脉冲宽度。接收器由光电二极管或光电晶体管组成。在接收器的前面，安装了透镜和光圈等光学元件。后面是检波电路，可以过滤掉有效信号，加以应用。此外，光电传感器的结构元件包括发射板和光纤。三角板是一种结构牢固的反射装置。它由一个小的三棱锥反光材料组成，能使光束准确地从反射板返回，具有实际意义。它可以在0到25的范围内改变与光轴的发射角，使得光束在反射后几乎从一条发射线或者从这条反射线返回。光纤(又称光纤LWL)拓展了光电传感器的应用范围，形成了一种特殊的嵌入式收发器。它可以用于特殊环境中检测微小物体。在非常高的外部温度和有限的结构环境下，它能得到满意的答案。1.开槽光电开关。开槽式光电开关用于将光发射器和接收器面对面地安装在一个槽的两侧。光发射器可以发射红外光或可见光，光接收器可以无障碍地接收光。但是，当被检测物体通过槽时，光被阻挡，光电开关工作。输出开关控制信号，切断或接通负载电流，从而完成一个控制动作。由于整体结构的限制，插槽开关的检测距离一般只有几厘米。2.如果光发射器和光接收器分离，则可以增加检测距离。由光发射器和光接收器组成的光电开关称为分光光电开关，或简称为对向光电开关。它的探测距离可以达到几米甚至几十米。使用时，光发射器和光接收器分别安装在被检测物体通过路径的两侧，当被检测物体通过时，光发射器和光接收器阻断光路，光接收器动作输出开关控制信号。3.反射器式光电开关，又称反射器式(或镜面式)光电开关，是将光发射器和光接收器放在同一个器件中，在其前面安装一个反射器，利用反射原理来完成光电控制。正常情况下，照明器发出的光被反射器反射，被接收器接收；一旦光路被被检测物体遮挡，光接收器无法接收光线，光电开关就会动作，输出开关控制信号。4.漫反射光电开关。它的探测头也装有光发射器和光接收器，但前面没有反射器。一般情况下，光发射器发出的光，光接收器是接收不到的；当检测到的物体阻挡光并将其部分反射回来时，光接收器接收光信号并输出开关控制信号。5.光纤光电开关将光发射器发出的光通过光纤导向检测点，再将检测到的光信号通过光纤导向光接收器，形成光纤光电开关。根据工作方式的不同，光纤光电开关也可分为几种类型，如互相关型、反射镜反射型、漫反射型等。三。技术术语距离滞后是指当测量板接近或移开时，开关移动的距离。距离滞后以开关距离的百分比表示。参考轴发射器和接收器(对面光电传感器)，或发射器和目标/反射器(反射式光电传感器)之间形成的相对理想轴。在对面光电传感器的情况下，参考轴是透镜的光轴。在反射型和反射板式光电传感器的情况下，参考轴是发射器和接收器透镜的光轴之间的中心线。在反思的过程中，有一个ar

暗(D.on)是指当没有光束入射到接收器件上时，光电传感器的开关打开；当反射式光电传感器接收到反射光束时，如果没有物体出现，则开关打开，当光束光线中间出现物体时，开关关闭。开意味着当光接收器被点亮时，传感器的输出被打开。当光线被阻挡时，对面型和反射板式光电传感器的输出被打开；反射式光电传感器，当目标足够近时，输出开启。盲区是指反射式光电传感器无法识别目标的范围。NAMUR是化学工业中检测和控制技术的标准。仪器要求坚固可靠，适合在爆炸性环境中工作。

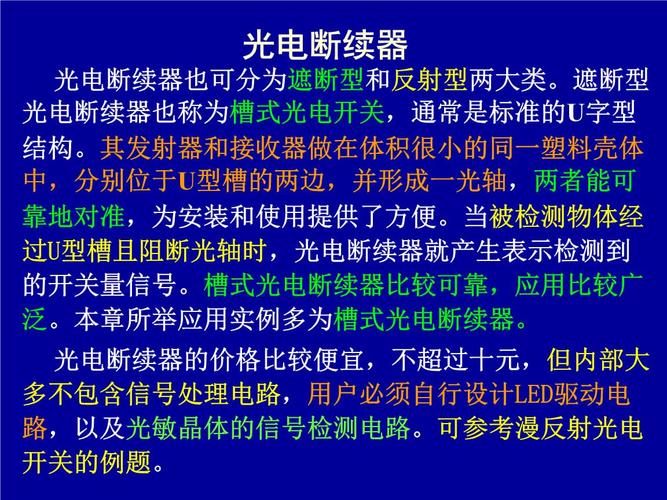

光电断续器名词解释？

原则上。光电开关和光电断续器没有太大区别。由红外发射元件和光接收元件组成。除了光电断路器是整体结构。检测距离只有几毫米到几十毫米，而光电开关的侧键距离可以达到几米到几十米。

断续器的与光电开关的区别
