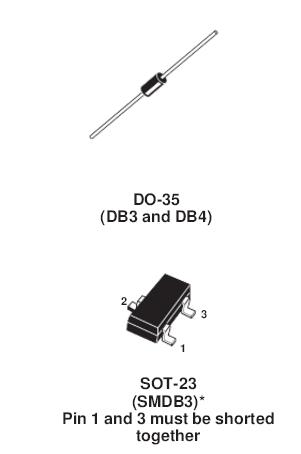

触发二极管（双向二极管实物图）

双向触发二极管原理？

双向触发二极管的原理是：当双向触发二极管的暂态电压超过DIAC和Ubo时，DIAC会快速导通，触发双向晶闸管导通，从而保护后面的负载免受过压损害。双向触发二极管和双向晶闸管组成的过压保护电路图如下：扩展信息：检测：双向触发二极管的转折电压有三种测量方法：(1)将兆欧表的正负极接到双向触发二极管两端，用兆欧表提供击穿电压，同时用万用表的DC电压测量电压值，双向触发二极管两极切换后再测量一次。比较两个测量电压值的偏差。偏差值越小，这个二极管的性能越好。(2)先用万用表测量市电电压U，然后将被测双向触发二极管串联到万用表的交流电压测量回路，接通市电电压，读出电压值U1，再切换双向触发二极管的两极，读出电压值U2。如果U1和U2的电压值相同，但与U的电压值不同，则说明双向触发二极管的导通性能是对称的。如果U1和U2的电压值相差很大，这意味着双向触发二极管的导电性不对称。如果U1和U2的电压值与市电U相同，说明双向触发二极管内部已经短路损坏。如果U1和U2的电压值为0V，说明双向触发二极管内部已经被开路损坏。(3)使用0~50V连续可调DC电源，将电源正极串联20k电阻后接双向触发二极管的一端，将电源负极接万用表电流档后接双向触发二极管的另一端。逐渐提高电源电压。当电流表指针明显摆动时，说明双向触发二极管导通。此时，电源的电压值就是双向触发二极管的导通电压。来源：百度百科-双向触发二极管

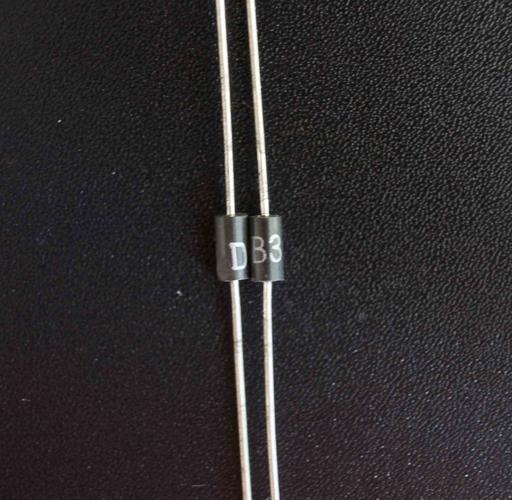

双向触发二极管db3 工作原理

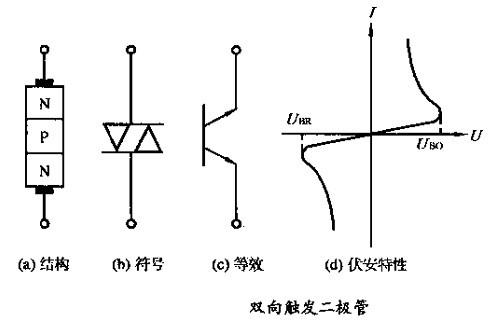

下面是双向触发二极管的结构、符号、等效电路和伏安特性图。它是三层对称二端半导体器件，相当于一个基极开路、发射极和集电极对称的NPN晶体管。其正反向伏安特性完全对称。通常，双向触发二极管处于高阻截止状态。工作原理：当所加电压(无论正负)的幅度大于双向触发二极管的转折电压时，就会击穿导通，也就是说，只要在其控制电极上加一个正或负的触发脉冲，就可以触发该管导通。只要将直流电压施加到阳极和阴极，并且将触发电流施加到控制面板，就可以传导扩展数据。值得注意的是，晶闸管一旦导通，控制电压将失去控制作用，无论有无控制电压，也无论控制电压的极性如何，都将一直导通。为了关断，阳极电压必须降低到某个临界值，或者必须施加反向电压。至于双向晶闸管，相当于两个单向晶闸管反向并联，使双向晶闸管可以控制正反两个方向的导通。因此，双向晶闸管的正、反向伏安特性曲线是对称的，所以在双向晶闸管的控制极上加正或负的触发脉冲就可以触发管的导通，所以广泛应用于交流控制开关场合。

触发二极管DBL

触发二极管(Trigger diode)也称为DIAC，是一种对称的二端半导体器件，具有三层结构。通常用于触发双向晶闸管，并用于电路中的过压保护。万用表可用于触发二极管检测。检查是否漏电：将万用表放在R1k档检查是否漏电：检查双向触发二极管的正负电阻值为无穷大。如果换探针测量，万用表指针向右摆动，表明被测管道有泄漏故障。对称性检测：将万用表放在相应的DC电压块中。测试电压由兆欧表提供。对称性检测：检测时，摇动兆欧表，万用表指示的电压值即为被测管道的VBO值。然后更换被测管的两个管脚，用同样的方法测量VBR值。对称性检测：最后，比较VBO和VBR。它们之间的绝对差值越小，被测双向触发二极管的对称性越好。
