稳压二极管（稳压二极管型号对照表）

稳压二极管是什么

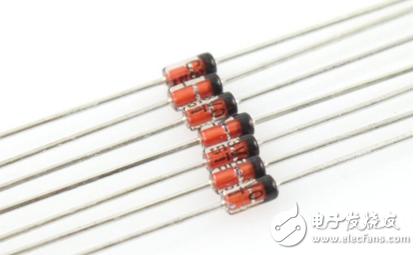

齐纳二极管，英文名：Zener diode，又称齐纳二极管，是采用特殊工艺制造的结型硅半导体二极管。其形状和内部结构与普通二极管相似。齐纳二极管的伏安特性曲线正向特性与普通二极管相似，反向特性是当反向电压低于反向击穿电压时，反向电阻很大，反向漏电流极小。但当反向电压接近反向电压的临界值时，反向电流突然增大，这种现象称为击穿。在这个临界击穿点，反向电阻突然下降到一个非常小的值。虽然电流变化范围很大，但二极管两端的电压在击穿电压附近基本稳定，实现了二极管的稳压功能。稳压二极管的伏安特性

如何选用稳压二极管？

齐纳二极管，英文名：Zener diode，又称齐纳二极管，是采用特殊工艺制造的结型硅半导体二极管。其形状和内部结构与普通二极管相似。齐纳二极管的伏安特性曲线正向特性与普通二极管相似，反向特性是当反向电压低于反向击穿电压时，反向电阻很大，反向漏电流极小。但当反向电压接近反向电压的临界值时，反向电流突然增大，这种现象称为击穿。在这个临界击穿点，反向电阻突然下降到一个非常小的值。虽然电流变化范围很大，但二极管两端的电压在击穿电压附近基本稳定，实现了二极管的稳压功能。齐纳二极管的伏安特性按额定功耗分，齐纳二极管有：1) 1W: 1N4728a-Z1330a (DO-41封装)、SMA4728A-SZ1330A(SMA/DO-214AC封装)、SML 4728 a-SMZ 1330 a(SOD-123)；2) 1.5w: 1N5919b-1N5956b (DO-41封装)，SMA5919B-SMA5956B(SMA/DO-214AC封装)；3) 2W: 2EZ5.6D5-2EZ330D5 (DO-15套餐)，SMB2 ez 5.6 D5-SMB2 ez 330d 5(SMB/DO-214 aa套餐)；4) 3W: 3EZ5.6D5-3EZ200D5 (DO-15套餐)，SMB3 ez 5.6 D5-SMB3 ez 200d 5(SMB/DO-214 aa套餐)；5) 5W: 1N5338b-1N5388B (DO-201封装)，SMC5338B-SMC5388B(SMC/DO-214AB封装)；面对这么多系列，如何选择？接下来我们来分享一下：齐纳二极管选择。1)稳压二极管的稳压值是很离散的，即使同厂家同型号的产品也不完全一样，选择时要注意。对于要求较高的电路，选择前应测试调节值。2)对于过压保护用的稳压二极管，其稳压应根据保护电压来选择，稳压值不能太大也不能太小，否则起不到电压保护的作用。3)选择稳压二极管时，除了稳压、最大工作电流等参数外，还应选择动态电阻较小的稳压二极管，因为动态电阻越小，稳压性能越好。4)使用调压器时，要注意二极管的反向电流不能无限增大，否则会导致二极管过热损坏。因此，电压调节器一般需要在电路中串联限流电阻。5)选择齐纳二极管时，应根据具体的电子电路来考虑。对于简单的并联稳压电源，输出电压是齐纳二极管的稳压电压。电压调节二极管

稳压二极管的用途是什么？

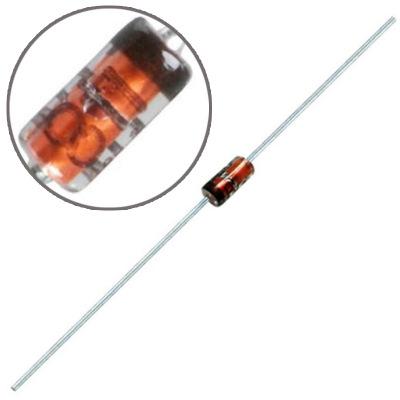

齐纳二极管又称齐纳二极管和稳压器，是一种具有稳压作用的二极管，它利用pn结的反向击穿状态，在电压基本不变的情况下，电流可以大范围变化。齐纳二极管是一种在临界反向击穿电压下具有高电阻的半导体器件。在这个临界击穿点，反向电阻降至非常小的值。在这个低电阻区域，电流增加，而电压保持不变。齐纳二极管根据击穿电压分级。由于这一特性，齐纳二极管主要用作电压调节器或电压参考元件。齐纳二极管可以串联以获得更高的电压，通过串联可以获得更高的稳定电压。DO-41封装齐纳二极管d
