移位寄存器（74ls74移位寄存器）

什么是移位寄存器

工作步骤和进度：从逻辑结构上看，移位寄存器有以下两个显著特点：(1)移位寄存器由相同的寄存器单元组成。一般来说，寄存器单元的个数就是移位寄存器中的位数。为了完成不同的移位功能，每个寄存器单元的输出与相邻的下一个寄存器单元的输入之间的连接方式也是不同的。(2)所有寄存器单元共享一个时钟。在公共时钟的作用下，各个寄存器单元的工作是同步的。当输入每个时钟脉冲时，寄存器中的数据依次向左或向右移位一位。一般来说，CMOS移位寄存器可以根据不同的数据传输模式进行分类。移位寄存器的数据输入方式可分为串行输入和并行输入。串行输入是指在时钟脉冲的作用下，要输入的数据从一个输入端逐位送到寄存器；并行输入是将输入数据从几个输入端同时发送到寄存器。在CMOS移位寄存器中，有些品种只有串行或并行一种输入方式，但有些品种同时具有串行和并行两种输入方式。串行输入数据加到第一寄存器单元的D端，在时钟脉冲的作用下输入，所以数据传输速度慢；一般并行输入数据由寄存器单元的R端和S端发送，传输速度较快。移位寄存器的移位方向可分为右移和左移。右移是指数据依次由左边最低位输入，右边最高位输出；左移时，右边第一位是最低位，最左边是最高位。数据从低位的右边输入，从高位的左边输出。移位寄存器的输出也可以分为串行和并行。串行输出是指在时钟脉冲的作用下，寄存器的最后一位输出端逐位输出寄存器的数据。并行输出意味着寄存器的每个寄存器单元都有一个输出。有些种类的CMOS移位寄存器只有一种输出模式，但有些种类有两种输出模式。实际上，并行输出模式还必须具有串行输出功能。

移位寄存器 是什么

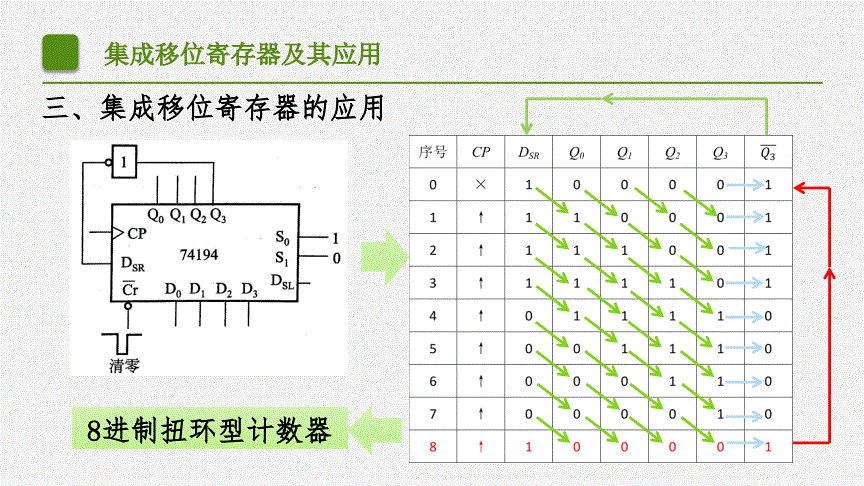

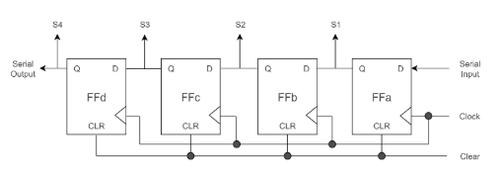

在数字电路中，移位寄存器(英文：shift register)是一种基于触发器的器件，工作在几个相同的时间脉冲下。数据并行或串行输入器件，然后每个时间脉冲依次向左或向右移动一位，在输出端输出。这个移位寄存器是一维的，其实还有多维的移位寄存器，就是输入输出数据本身就是一些列。这种多维移位寄存器可以通过并联几个相同位数的移位寄存器来实现。

什么是移位寄存器啊？

在数字电路中，移位寄存器(英文：shiftregister)是一种基于触发器的器件，工作在几个相同的时间脉冲下。数据并行或串行输入器件，然后每个时间脉冲依次左移或右移一位，在输出端输出。这个移位寄存器是一维的，其实还有多维的移位寄存器，就是输入输出数据本身就是一些列。这种多维移位寄存器可以通过并联几个相同位数的移位寄存器来实现。
