中频电源（中频电会使人产生麻电现象吗）

中频电源的工作原理

中频电源的工作原理是：交流电经三相桥式全控整流电路整流成直流电，经电抗器升压后成为直流电源，再经单相逆变桥逆变成具有一定频率(一般为1000-8000Hz)的单相中频电流。它由负载感应线圈和补偿电容组成，串联成并联谐振电路(或串联。一般IGBT电源采用串联谐振，当然IGBT电源也可以采用并联谐振)。一般情况下，中频电源的故障根据故障现象可以分为两类：完全无法启动和启动后无法正常工作。总的原则是，出现故障时，应在停电的情况下对整个系统进行全面检查，包括以下几个方面：(1)电源：用万用表测试主电路开关(接触器)和控制熔断器后面是否有电，这样会排除这些元件断开的可能。(2)整流器：整流器采用三相全控桥式整流电路，包括六个快速熔断器、六个晶闸管、六个脉冲变压器和一个续流二极管。快速保险丝上有一个红色指示灯。正常时，指示灯在外壳内收缩，快速保险丝烧断时会弹出。有的快熔指示灯很紧，快熔烧断了就会卡在里面。所以，为了可靠起见，可以用万用表测试一下快速保险丝，确定是否烧断。测量晶闸管的一个简单方法是用万用表(200块)测量其阴极-阳极电阻和栅极-阴极电阻，测量时不需要取下晶闸管。正常情况下，阳极和阴极之间的电阻应该是无穷大，栅极和阴极之间的电阻应该在10—50之间。过大或过小都说明这个晶闸管的门极会失效，不会被触发导通。脉冲变压器的次级侧连接到晶闸管，初级侧连接到主控板。用万用表测量一次侧的电阻约为50。续流二极管通常不容易失效。检查时，用万用表二极管堵住其两端。正向万用表显示结压降约500mV，反向阻断。(3)逆变器：逆变器包括四个快速晶闸管和四个脉冲变压器，可按上述方法检查。(4)变压器：每个变压器的每个绕组都要连接。一般来说，初级端的电阻值大约是几十欧姆，次级端的电阻值是几欧姆。需要注意的是，中频电压互感器的一次侧与负载并联，所以其电阻值为零。(5)电容器：与负载并联的电热电容器可能被击穿。通常，电容器成组安装在电容器架上。检查时，应首先确定损坏电容器所在的组。断开各电容器组母线与主母线的连接点，测量各电容器组两条母线间的电阻，正常情况下应为无穷大。确认不良组后，将每个电热电容到母线的软铜皮断开，逐个检查，找出破损的电容。每个电热电容器由四个芯子组成，外壳为一极，另一极分别通过四个绝缘体引至端盖。一般只有一个线芯会被击穿，这个绝缘体上的引线会跳掉。这个电容可以继续使用，容量是原来的3/4。电容器的另一个故障是漏油，一般不影响使用，但要注意防火。安装电容器的角钢与电容器框架绝缘。如果绝缘击穿会使主电路接地，可以通过测量电容器外壳引线与电容器框架之间的电阻来判断该部分的绝缘状况。(六)水冷电缆：水冷电缆的作用是连接中频电源和感应线圈。由每根直径为0.6-0.8的铜线绞合而成。对于500公斤的电炉，电缆交叉使用

水冷电缆断开后，中频电源无法开始工作。如果不检查原因就反复启动，很可能烧坏中频电压互感器。用示波器检查故障，将示波器的探头夹在负载两端，观察按下启动按钮时是否有衰减波形。电缆芯断时，将水冷电缆从电热电容器的输出铜排上断开，用万用表(200档)测量电缆的电阻值。正常情况下电阻值为零，断开时电阻值为无穷大。用万用表测量时，应把炉体转到倾倒位置，使水冷电缆脱落，使断裂部分完全分离，才能正确判断铁芯是否断裂。

中频电源基本构成是什么？

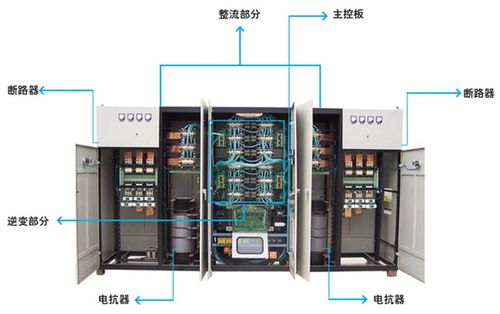

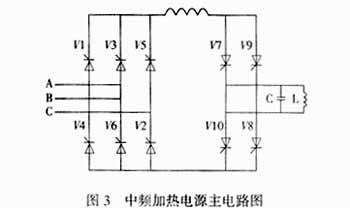

中频感应炉主电路为交流-DC-交流变频结构，由整流电路、滤波电路、逆变电路和保护电路组成。其工作原理是将三相50Hz工频交流电通过三相全控整流桥整流成电压可调的中频电源的脉动直流电，然后通过电容滤波成平滑稳定的直流电，送入单相逆变桥，最后通过逆变桥转换成频率可调的单相中频交流电，供给负载。

中频电源故障大全

1.整流部分1。晶闸管损坏的原因及处理方法：(1)冷却水管堵塞。检查水管是否有结垢、杂物或弯曲。(2)阻容吸收故障。清理一些晶闸管电阻电容吸附的灰尘，如果有备件，可以更换电阻电容吸附，判断是否是电阻电容吸附故障。(3)整流脉冲故障导致晶闸管误导。用示波器测量整流脉冲的输出，看输出脉冲是否正常。(4)干扰信号导致晶闸管误导。用示波器测量是否有干扰信号。如果采取以下措施：增加晶闸管控制极与阴极之间并联电容器的电容一般可增加0.47 ~ 1UF (4)。快熔选择不当或快熔质量差，起不到保护作用。可以用手触摸检测到。温度热的话，快速熔断器的熔断片容易熔断。如果感觉不到温度，熔断片不容易熔断，所以没有保护作用。（

5)晶闸管质量差。启动的瞬间就击穿或负载增加时晶闸管击穿。 2、快速熔断器熔断 　原因及处理方法：(1)中频电源输出铜板或感应线圈有短路或对地短路的地方。检查铜板和感应线圈有无短路打火的地方。(2)整流桥一个桥臂的上下两个晶闸管同时导通，烧断快速熔断器熔片。用万用表电阻档测量晶闸管有无击穿。(3)快速熔断器质量不合格或选型偏小。 3、直流电压波形不正常。而晶闸管和快速熔断器没损坏。原因及处理方法：(1)整流触发脉冲缺失。整流触发部分故障．用示波器测量有无触发脉冲。(2)整流脉冲有，但幅值低或脉冲太窄，不能触发晶闸管导通。先用示波器测量找到没触发导通的晶闸管，再用示波器测量其触发脉冲与其它的触发脉冲进行比较。(3)晶闸管控制极回路断开。 4、整流桥无直流电压输出原因及处理方法：(1)主电路空气开关没闭合或接触器没吸合。合上空气开关或启动接触器后测量其输出是否有电。(2)整流触发电路部分无脉冲输出。整流触发电路或功放电路无直流电源电压。用万用表或示波器测量整流触发电路部分和功放电路的电源电压。(3)功率调节的电位器坏。断电后用万用表分别测抽头电阻。(4)保护电路动作。检查是否有故障指示灯亮。排查故障后复位。 5、直流平波电抗器异常原因及处理办法：(1)压紧铁芯的螺栓松动，电抗器有“嗡嗡”的冲击声，铁芯发热。调整铁芯后紧固螺栓。(2)直流平波电抗器线圈发热，线圈缠绕的阻燃绝缘材料发黑，有焦糊味。断电检查电抗器线圈和水管是否水路不通，可先用压缩风吹，若不通风，可用钢丝疏通，如果结垢还必须用稀盐酸冲洗铜管。如果线圈发黑，不能确保绝缘良好还要更换新的电抗器或重新缠绕阻燃布并刷绝缘漆。(3)出现打火或焦糊味。电抗器线圈之间或电抗器线圈与铁芯绝缘不好，造成短路打火。断电后拆掉电抗器线圈，检查是否匝间短路或线圈与铁芯短路。二、逆变部分 1、逆变不能启动或启动困难 　原因和处理方法：(1)负载电路故障：a线圈匝间短路。感应圈因长时间冷却效果不好，绝缘破坏，造成匝间短路。线圈灰尘、氧化皮等导电物造成匝间短路。启动中频时出现打火现象，过流指示灯亮，频繁打火会引起炉线圈击穿。清理线圈表面杂物，刷绝缘漆或垫石棉板。b线圈与中频炉外壳短路。中频炉线圈外壳松散，炉内积灰太多，线圈通过炉子底座放电。加固中频炉线圈，清理灰尘。c中频输出与线圈连接的铜排短路。由于落异物或铜排没固定造成铜排间短路。d中频电容器外壳对地短路。检查是否漏水，检查电容器底座是否积灰太多，检查电容器瓷底座是否缺失。e水冷电缆断、输出到负载的铜排烧断。 (2)电流互感器绝缘烧坏或接线顺序不正确，检查调整电流信号的盘式电位器输出值是否太小。拆掉电流互感器检查绝缘是否烧坏，用万用表测量线圈是否烧断，若有备件可更换新的。检查调整电流信号的盘式电阻是否被调整过。 (3)逆变晶闸管未触发。原因和处理方法a晶闸管触发控制线断或连接不牢靠。b无触发脉冲输出。用示波器从晶闸管控制极开始，从后向前测有无触发脉冲查找故障点。c控制板有故障指示灯亮。根据故障指示灯确定是哪一类故障，例如相序错误、缺项或控制电路保险烧坏等。 (4)整流部分故障。整流晶闸管烧坏、快熔烧断或整流部分触发电路故障引起的整流波形不完整。 (5)电热电容器击穿。原因和处理方法：a 无冷却水。水管结垢、有杂物造成水流不畅，进出水水管接错造成水不能循环流动。b 电热电容器型号规格不正确。检查电热电容器是否击穿先观察其外观是否变形，接线柱是否有明显松动。然后拆掉所有铜板，用兆欧表检查每极是否击穿。若没兆欧表还可以依次拆掉电容器上的阳极铜板再启动中频排除电容是否击穿。 (6)电压互感器故障。原因和处理方法：检查电压互感器绝缘是否烧焦，检查接线是否松动。不能排除时可以通过更换新的电压互感器进行判断。 2、中频功率不能增大。 　原因和处理方法：(1)电位器的输出电压值没有变化。电位器损坏或电位器的电源电压故障。(2)过电流保护动作。a一次过电流保护或二次过电流保护设定值低，造成过电流保护电路动作。b 电路干扰造成过电流保护电路动作。(3)负载大量增加。负载直流等效电阻过小，直流电压低而直流电流却很大，造成换流困难逆变电路颠覆。(4)负载轻。直流电压和中频电压达到额定值，但中频电流却很小．中频功率达不到额定值。(5)电热电容器耐压降低或电热电容器底座因灰尘、水、油等造成电热电容器放电。拆掉电容器上的铜板，用1 000V兆欧表检测。清理电热电容器底座上的灰尘、水，油污。(6)感应线圈匝间短路或感应线圈对地短路，过压保护电路或过流保护电路动作。检查炉线圈确保线圈匝间清洁，清理感应线圈周围灰尘。(7)逆变晶闸管烧毁。拆掉晶闸管，用万用表量阴阳极电阻或启动中频后用示波器量晶闸管两端电压波形看是否是一条直线。若是一条直线证明此晶闸管击穿。(8)逆变晶闸管关不断。启动中频后用示波器量此晶闸管两端电压是否是一条直线，再断电后用万用表量此晶闸管阴阳极两端看电阻是否为零，可确定此晶闸管运行时是否关不断。(9)有逆变晶闸管没触发导通的。用示波器量此晶闸管的两端电压波形，为正弦波时证明此晶闸管没导通。 3、正常运行时损坏逆变晶闸管。原因和处理方法：(1)晶闸管冷却水路不通或水流量小，晶闸管发热使关断时间增大而不能关断，造成逆变颠覆。检查水路。(2)电流互感器连接线松动，使交角法逆变脉冲形成电路的合成信号时有相位变化，时有提前触发现象，造成逆变换流失败。(3)主回路连接件接触不良，比如水电缆断裂．造成大电流工况下突然断开回路，使平波电抗器产生很高的自感电势，使逆变和整流晶闸管击穿。三、保护电路部分保护电路主要是担当中频电源系统保卫工作。如果保护电路误动作，易引起中频电源不运行。若出现故障而保护电路不动作，中频电源容易损坏。 1、误动作。外界干扰影响。负载剧烈变化，检测电路与强电路接近，引起干扰信号，造成检测电流值或检测电压值发生变化，过流指示灯或过压指示灯亮，逆变停止。 2、拒绝动作。a 检测电路部分电源没有电压。比如检测电路部分电子器件损坏或开焊。 b检测电路部分器件损坏。
